FG550容积齿轮流量计 返回

原理特点

当液体流经齿轮流量计的测量腔时会推动齿轮转动,每个齿谷和测量壁形成的空间中所包含的液体体积相等。通过特定的传感器探测经过的齿轮数即可测量出流过的液体体积。FG550流量计

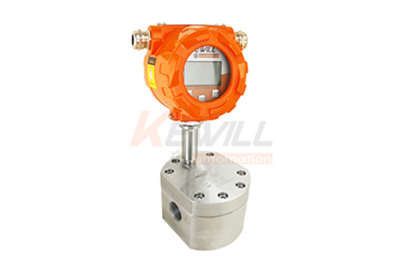

FG550容积齿轮流量计

原理

当液体流经齿轮流量计的测量腔时会推动齿轮转动,每个齿谷和测量壁形成的空间中所包含的液体体积相等。通过特定的传感器探测经过的齿轮数即可测量出流过的液体体积。FG550流量计不受介质粘度的影响,有较高的测量精度和重复性,即使处在量程的测量下限也不受影响。特别适合粘度较高的介质。

特点

耐高压;可测量各种粘性介质;高精度与高重复性;脉冲输出/模拟量输出可选;测量范围相对广泛。

应用

油墨测量

树脂、硅胶、胶水测量;液压油、润滑油、油脂测量;冷却液测量;溶剂测量;燃料油测量;聚氨酯测量;刹车液测量。

技术参数

测量介质 洁净液体
被测液体粘度: 0~10000(Pa.s)
防护等级: IP65(特殊订制IP68)
重复性误差: 测量值的±0.2%、±0.5%
精度等级: ±0.2%(可定制协议量程)
±0.2%(可定制协议量程)
±1.0%
重复性误差: ±0.1%
被测介质温度: 常温型: -40~60℃
中温型: -20℃~100℃
高温型: -20℃~200℃
额定工作压力:
(高压可定制)
铝:≤1.6MPa
不锈钢:≤2.5MPa
铸钢:≤2.5MPa(4MPa,6.5MPa可选)
输出信号: 脉冲信号
4…20mA电流信号
材质 主体:1.4435(316不锈钢)或铝
齿轮:1.4435(316L)
密封:FPM(NBRPTFE)
轴承:不锈钢球轴承、硬质合金滑动轴承
供电电源: DC24V AC220V DC3.6
消耗总功率: 小于10W
环境温度: ­40…60℃
相对湿度: 5%…95%

标称口径与流量参数表

标称管径(DN) 选型代码 L/m
升/分钟
精度0.2 精度0.5(量程1:10) 精度1.0
mm 下限值 上限值 下限值 上限值 下限值 上限值
2 2 0.015 0.42 0.01 0.67 0.01 0.83
4 4 0.13 1.67 0.10 2.67 0.08 3.33
6 6 0.25 8.33 0.20 13.33 0.17 16.67
10 10 0.38 16.67 0.30 26.67 0.25 33.33
15 15 1.25 25.00 1.00 40.00 0.83 50.00
25 25 2.50 83.33 2.00 133.33 1.67 166.67
32 32 5.00 125.00 4.00 200.00 3.33 250.00



标称管径(DN) 选型代码 L/h
升/小时
精度0.2 精度0.5(量程1:10) 精度1.0
mm 下限值 上限值 下限值 上限值 下限值 上限值
2 2 0.9 25 0.72 40 0.6 50
4 4 7.5 100 6 160 5 200
6 6 15 500 12 800 10 1000
10 10 22.5 1000 18 1600 15 2000
15 15 75 1500 60 2400 50 3000
25 25 150 5000 120 8000 100 10000
32 32 300 7500 240 12000 200 15000



标称管径(DN) 选型代码 m³/h
立方/小时
精度0.2 精度0.5(量程1:10) 精度1.0
mm 下限值 上限值 下限值 上限值 下限值 上限值
2 2 0.0009 0.025 0.00072 0.04 0.0006 0.05
4 4 0.0075 0.1 0.006 0.16 0.005 0.2
6 6 0.015 0.5 0.012 0.8 0.01 1
10 10 0.0225 1 0.018 1.6 0.015 2
15 15 0.075 1.5 0.06 2.4 0.05 3
25 25 0.15 5 0.12 8 0.1 10
32 32 0.3 7.5 0.24 12 0.2 15

结构材质与耐压等级

型号 统称材质 壳体材质 齿轮 轴与轴承
FG550A 不锈钢轴承
FG550B 不锈钢1.4301(304) 不锈钢1.4301(304) 不锈钢1.4301(304) 不锈钢轴承
FG550C 不锈钢1.4435(316L) 不锈钢1.4301(304) 不锈钢1.4435(316L) 硬质合金轴承
FG550D PTFE 不锈钢1.4435(316L) 1.4435(316L) /

外形参数表

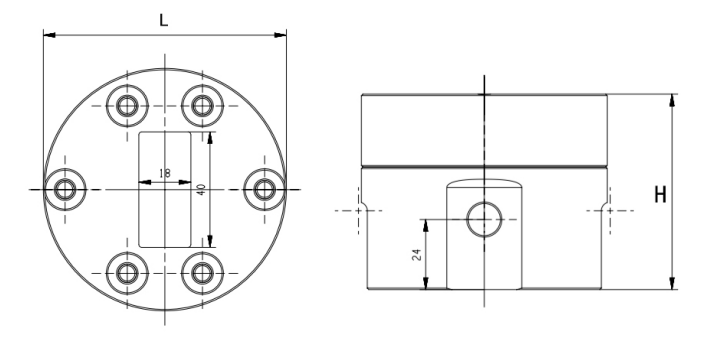

传感器外形尺寸

标称管径 L H 接口螺纹(内螺纹) 重量(kg)
DN 2 84 67 G1/8 10
DN 4 84 67 G1/4 10
DN 6 84 67 G1/4 11
DN 10 84 67 G1/2 11
DN 15 120 98 G3/4 18
DN 25 158 118 G1 20
DN 32 158 118 G1 22

选型表

FG550A- 铝合金齿轮流量计
FG550B- 齿轮流量计.1.4301(不锈钢304)
FG550C- 齿轮流量计.1.4435(不锈钢316L)
FG550D- 耐腐蚀齿轮流量计.PTFE(Polytetrafluoroethylene)
  名义管径与对应量程
  可选项 2、4、6、10、15、25、32
  连接方式
  法兰型连接
  内螺纹连接(*)
  卫生卡箍连接
  供电方式
  直流DC24V
  交流AC220V
  锂电池3.6V(无信号输出,就地显示)
  被测介质温度
  常温型 -15~80℃
  中温型 -40~100℃ (传感器不锈钢材质可选)
  高温型 -20~220℃
  精度等级
  ±0.5%级别
  ±0.2%级别
  ±1.0%级别
  耐压值
  耐压1.6MPa(此项全部材质可选)
  耐压2.5MPa(此项铝材质与不锈钢材质可选)
  耐压5.0MPa(此项不锈钢材质可选)
  信号类型
  Pulse脉冲信号
  4~20mA电流信号
  Pulse脉冲信号+就地显示
  4~20mA电流信号+就地显示
  无信号(就地累计显示)
  备选项:就地显示系统
  液晶数显单元(备选项)
  保温夹套功能(低温固化介质选项)
上述选型表不含选型代码,如需代码请联系我们或填写阁下的信息
