原理特点
流通顺畅的明渠内流量越大，液位越高;流量越小，液位越低。通过测量水位可以推算出流量。普通明渠内流量与水位之间的对应关系，受渠道的坡降比和表面的糙度影响。在渠道内安
超声波明渠流量计
原理
超声换能器发射出的超声脉冲，通过传播媒质传播到被测液面，经反射后再通过传声媒质返回到接收换能器。测出超声脉冲从发射到接收在传声媒质中传播的时间，再根据传声媒质中的声边，就可以算得从换能居到液面的距离，从而确定液位。
2、量水堰槽的测流量原理
流通顺畅的明渠内流量越大，液位越高;流量越小，液位越低。 通过测量水位可以推算出流量。普通明渠内流量与水位之间的对应关系，受渠道的坡降比和表面的糙度影响。 在渠道内安装量水堰槽，产生节流作用，使明渠内的流量与液位有固定的对应关系。
常用的量水堰槽有：巴歇尔槽、 三角堰、 矩形堰等，优选巴歇尔槽。
超声波明渠流量计
特点
●内置多种算法，适合各种标准水堰
●坚固、稳定的超声波传感器适用恶劣工况场合
●中文菜单，操作更方便
●探头更换便捷，备件置换更方便
●盲区可以人工设置，屏蔽探头附近的干扰信号
●换能器内置温度传感器，实时自动温度补偿
应用
在污水排放、水利工程、供水引渠、农田灌溉等很多场合的水路是敞开的渠道而非管道，这些渠道的水流量的测量仪表称为明渠流量计，具体做法是：在明渠的测量点安置一个标准的量水堰槽，在堰槽的固定点安装一台高精度的液位计，根据相应埋槽的水位-流量关系，计算出流量。FU90型就是这样一款高精度的超声波原理的明渠流量计，可以同时显示瞬时流量/累计流量/液位高度。
污水排放、水利工程、供水引渠、农田灌溉等。
技术参数

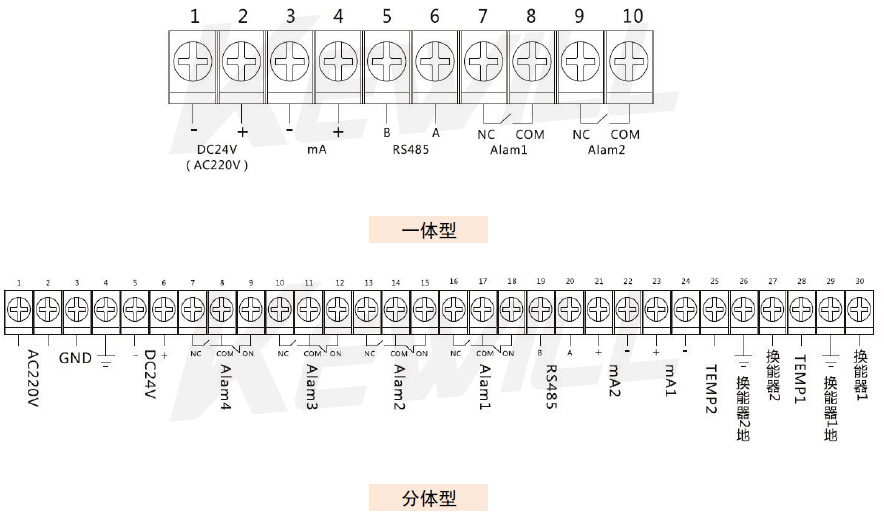

电气相关
说明 ：
材质：玻璃钢 ，PVC或者不锈钢。
1、内尺寸要准确。
2、内表面要光滑、平整。
3、壁厚要大于8mm。
4、探头支架如跨度太大 ，设法增加强度。
5、支架离最高水位距离要大于400mm。
6、j尺寸与在渠道上安装有关 ，根据现场情况确定。
选型表
| FU90- | 超声波明渠流量计 | ||||||||
| 测量介质种类 | |||||||||
| 一体式 | |||||||||
| 分体式 | |||||||||
| 分体探头信号线缆长度 | |||||||||
| 一体式无此配件 | |||||||||
| 5m | |||||||||
| 10m | |||||||||
| 定制长度线缆 | |||||||||
| 输出 | |||||||||
| 4～20mA输出 | |||||||||
| 4～20mA输出+2路开关输出（24V,5A继电器信号） | |||||||||
| 4～20mA输出+2路开关输出（220V.8A继电器信号） | |||||||||
| 供电电源 | |||||||||
| DC24V | |||||||||
| AC85~265v | |||||||||
| DC12V,电池组与太阳能板 | |||||||||
| (特殊备选项)VARIO | |||||||||
| 无特殊配选 | |||||||||
| RS485通讯 | |||||||||
| RS232通讯 | |||||||||
| 上述选型表不含选型代码，如需选型代码请联系我们或填写阁下的信息 | |||||||||
| KBS- | 巴歇尔槽体（小型） | |
| KBM- | 巴歇尔槽体（中型） | |
| KBL- | 巴歇尔槽体（大型） | |
| 量程代码 | ||
| 量程1 | ||
| 指定量程的代码 | ||
| 上述选型表不含选型代码，如需选型代码请联系我们或填写阁下的信息 | ||
