分体式超声波流量计 返回

原理特点

通过检测流体流动时对超声束(或超声脉冲)的作用,以测量体积流量的仪表。外贴式超声波流量计由主机和外贴式传感器组成,只需将传感器粘贴在管道表面即可完成各种液体的流量

分体式超声波流量计

原理&结构

通过检测流体流动时对超声束(或超声脉冲)的作用,以测量体积流量的仪表。外贴式超声波流量计由主机和外贴式传感器组成,只需将传感器粘贴在管道表面即可完成各种液体的流量测量,与其它类型流量计它无需断管断流,安装便捷。

分体式超声波流量计

应用

广泛应用于自来水、供暖、水利、冶金、化工、机械、能源等行业,可以用做生产监测、水平衡调试、热网平衡调试、节能监测

特点

新建大型管道无实流校验参数时最优选择

可测量非导电液体

●DN15~DN6000mm管道的测量可由一组主机和若干对传感器配合完成

无流动阻扰测量,无管道压力损失

自动记忆前512日、前128月、前10年累计流量,自动记忆前64次通断电时间及流量,自动记忆前32日流量计的工作状态是否正常

支持热量测量,配接温度传感器,可实现热量测量。

支持SD卡存储器,可实现数据的存储。

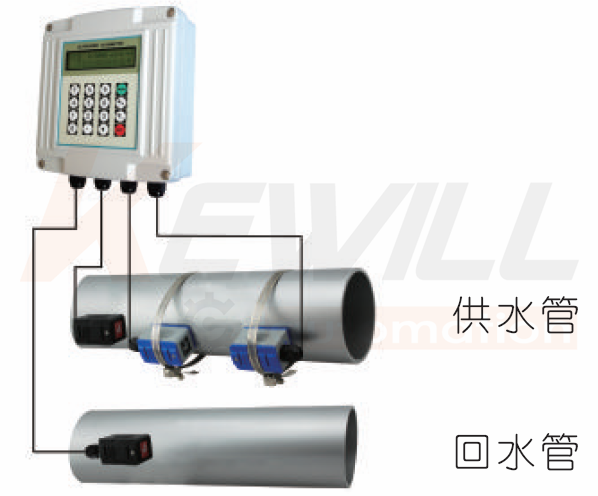

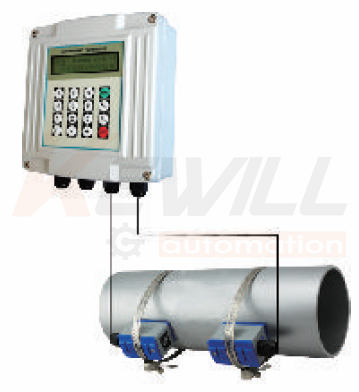

测量组成图

安装无需断流,无压力损失安装维修方便

配接夹装温度传感器,可以管外测量温度,实现热量(冷量)计量

技术参数

主机



工作环境

原理:

超声波时差原理

温度:

主机﹣20~60℃;传感器:﹣30~160

精度:

优于±1%

湿度:

主机85%RH;流量传感器:可浸水工作,水深﹤2m(注:传感器灌胶后)

显示:

可连接2×10背光型或者2×20字符型液晶显示器

信号输出:

14~20mA电流输出,阻抗0~1K,精度0.1%

电源:

DC8~36VAC85~264V

1路OCT脉冲输出(脉冲宽度6~1000ms,默认200ms)

功耗:

1.5W

1路继电器输出

测量介质

信号输入:

34~20mA电流输入,精度0.1%,

温度:

温度:﹣30~160

可采集温度、压力、液位等信号并显示(限FU30A

温度:﹣30~160

可连接三线制PT100铂电阻,实现热量测量

浊度:

10000ppm且气泡含量小

数据接口:

隔离RS485串行接口,支持MODBUS协议

流速:

0~±10m/s

应用管道



适用介质:

管材:

钢、铸铁、铜、铝、等,允许有内衬

海水

水泥管、PVC、玻璃钢

预处理过的污水

直管段:

上游10D,下游5D,距泵出口30D(D为应用管管径)

酸液

管内径:

15~100mm适配KU1KUH1传感器

碱液

50~700mm适配KU2KUH2传感器

酒精,饮料

300~6000mm适配KU3KUH3传感器

油类


SD卡存储器选配

  SD卡数据存储器实现了超声波流量计测量数据的海量存储,解决了壁挂式流量计测量数据存储、读取及处理不便的问题,可完全替代人工秒表、无纸记录仪.

测量数据可以使用以下四种"流量数据分析、统计软件"来处理.包括制表、统计、数据分析、打印报表、制作流量曲线等功能.



选型表

FU10-

手持式外夹超声波流量计

FU20-

便携打印式外夹超声波流量计

FU30A-

壁挂分体外夹式超声波流量计

FU30B-

盘装分体外夹式超声波流量计

FU30C-

分体外夹式超声波流量计(防爆功能型)



流量
传感器



标准小型DN15~DN100



标准中型DN50~DN700



标准大型DN300~DN6000



高温小型DN15~DN100



高温中型DN50~DN700



高温大型DN300~DN6000



支架标准小型DN15~DN100



支架标准中型DN50~DN700



支架延长型DN300~DN6000



支架高温小型DN15~DN100



支架高温中型DN50~DN700



支架高温延长型≥DN300



信号线缆长度



标配5米线缆(每组含2根5米线缆)



单位为米(X代表现场需要线缆长度)





(特殊备选项)VARIO





SD卡数据存储器与计算机读取软件(FU30系列可选)





IP68高防护仪表防护箱(便携型)



IP65仪表主机防护箱(固定型耐火塑料款)



IP65仪表主机防护箱(固定型304不锈钢款)



(冷热量测量特殊备选项)VARIO



外贴式温度传感器(适用无保温层金属管道)



插入式温度传感器



带压安装插入式温度传感器



小口径温度传感器

FU-









←选型示例
