防爆超声波流量计 返回

原理特点

通过检测流体流动时对超声束(或超声脉冲)的作用,以测量体积流量的仪表。外贴式超声波流量计由主机和外贴式传感器组成,只需将传感器粘贴在管道表面即可完成各种液体的流量

防爆超声波流量计

原理&结构

通过检测流体流动时对超声束(或超声脉冲)的作用,以测量体积流量的仪表。外贴式超声波流量计由主机和外贴式传感器组成,只需将传感器粘贴在管道表面即可完成各种液体的流量测量,与其它类型流量计它无需断管断流,安装便捷。

防爆超声波流量计

应用

广泛应用于自来水、供暖、水利、冶金、化工、机械、能源等行业,可以用做生产监测、水平衡调试、热网平衡调试、节能监测

特点

新建大型管道无实流校验参数时最优选择

可测量非导电液体

●DN15~DN6000mm管道的测量可由一组主机和若干对传感器配合完成

无流动阻扰测量,无管道压力损失

自动记忆前512日、前128月、前10年累计流量,自动记忆前64次通断电时间及流量,自动记忆前32日流量计的工作状态是否正常

支持热量测量,配接温度传感器,可实现热量测量。

支持SD卡存储器,可实现数据的存储。

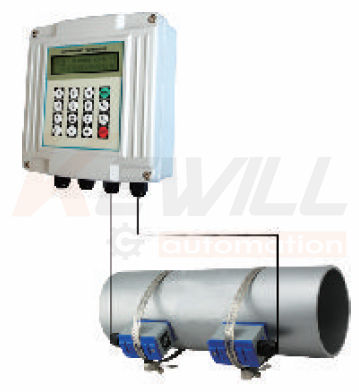

测量组成图

安装无需断流,无压力损失安装维修方便

配接夹装温度传感器,可以管外测量温度,实现热量(冷量)计量

技术参数

技术参数

主机



原理:

超声波时差原理

精度:

优于±1%

显示:

可连接2×10背光型或者2×20字符型液晶显示器

信号输出:

14~20mA电流输出,阻抗0~1K,精度0.1%

1路OCT脉冲输出(脉冲宽度6~1000ms,默认200ms)

1路继电器输出

信号输入:

34~20mA电流输入,精度0.1%,

可采集温度、压力、液位等信号并显示(限FU30A



可连接三线制PT100铂电阻,实现热量测量

数据接口:

隔离RS485串行接口,支持MODBUS协议

应用管道



管材:

钢、铸铁、铜、铝、等,允许有内衬

水泥管、PVC、玻璃钢

直管段:

上游10D,下游5D,距泵出口30D(D为应用管管径)

管内径:

15~100mm适配KU1KUH1传感器

50~700mm适配KU2KUH2传感器

300~6000mm适配KU3KUH3传感器

工作环境

温度:

主机﹣20~60℃;传感器:﹣30~160

湿度:

主机85%RH;流量传感器:可浸水工作,水深﹤2m(注:传感器灌胶后)

电源:

DC8~36VAC85~264V

功耗:

1.5W

测量介质

温度:

温度:﹣30~160

温度:﹣30~160

浊度:

10000ppm且气泡含量小

流速:

0~±10m/s

适用介质:

海水

预处理过的污水

酸液

碱液

酒精,饮料

油类

温度传感器选配

类型

型号

测量范围

温度范围

安装要求

PT100外贴式                            (三线制)

TK-MNI

DN50

40~160

无需断流

PT100插入温度传感器            (三线制)

TK61

DN50

40~160

需断流

PT100带压安装插入温度传感器(三线制)

TK61P

DN50

40~160

无需断流

小口径PT100插入温度传感器(三线制)

TP21

DN50

40~160

需断流

  关于耦合剂

  短时测量可用黄油(声学性能较好)也可以用凡士林等脂类。

  长期测量可用硅脂和硅胶

  高温测量可用硅脂或高温耦合剂。

  关于安装方式

  外夹式传感器有V型和Z型安装法。

  通常情况下,安装管道内径在DN15~DN40范围内可优先使用V型安装法。在V型安装法信号强度不佳时可换为Z型安装法。

  安装管道内径在DN40以上范围时可优先使用Z型安装法。管道材质为铸铁时应优先选择Z型安装法。
