非满管电磁流量计 返回

原理特点

当超声波束在液体中传播时,液体的流动将使传播时间产生微小变化,其传播时间的变化正比于液体的流速,其关系符合下面的表达式

非满管电磁流量计
原理

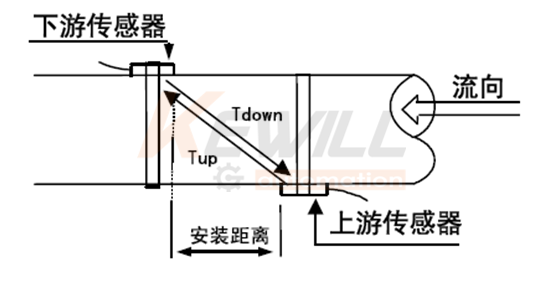

当超声波束在液体中传播时,液体的流动将使传播时间产生微小变化,其传播时间的变化正比于液体的流速,其关系符合下面的表达式:
其中
θ为声束与液体流动方向的夹角
M为声束在液体的直线传播次数
D为管道内径
TUP为声束在正方向上的传播时间
Tdown为声束在逆方向上的传播时间
△T=Tup-Tdown


非满管电磁流量计
特  点
●DN50口径以上分流层双声道高精度设计
●防护等级IP68
●内置定量控制器、分时累积器
在设定时刻自动启动控制器,实现自动定时定量供水或定量灌溉。
在设定时间段内进行流量的分时累积,已实现梯度费率。
●热量测量
选配双路PT1000温度测量功能,能够实现热量计量,适用于空调制冷行业。
●超声测量、无转动、无磨损部件
长期保证测量精度,整机可靠性高。
适用用多种水质,包括含砂砾、杂草的水质。

技术参数
测量流体:满管的水、污水、海水(其他液体需定制)
流体温度:0-30°C(0-160℃)
工作环境:温度:-10-45℃;湿度≤100%(RH)
承受压力:1.6Mpa(2.5Mpa可选)
上游流畅敏感度等级:U3
下游流畅敏感度等级:D0
电磁兼容性等级:E2级
通讯接口:RS485/M-BUS/红外
输出信号:两路隔离OCT或TTL脉冲输出/1路两线制4-20mA
供电电源:内置锂电池(3.6V,19Ah)/外接DC8~36V直流电源/二线制4-20mA供电
防护等级:IP68可下水2米工作
本地显示:双行显示包括9位累积量,4位瞬时流量,以及各种状态提示符及单位
数据存储:采用EEPROM/FLASH存储参数,自动记录前128个月前512日的累积流量
测流周期:测量状态:1次/秒;检定状态:4次/秒
功耗:电池可连续使用10年以上
接液材质:DN15-DN40黄铜(不锈钢)
DN50-DN150 球墨铸铁(不锈钢)
DN200-DN300碳钢(不锈钢)


显示及操作
  58×22mm液晶显示器
  同屏显示瞬时流量、累积流量、时间及各种状态
  触摸式按键
  手指触摸玻璃即可完成操作
  支持正反向流量测量
  可分别进行正反向瞬时流量、累积流量测量
  可设定多种测量单位
  累积流量:m³、ft3、GAL、L
  瞬时流量:m³/h、GPM、L/m
  红外通讯接口
  支持M-BUS等多种协议
用途
  1.水,海水等液体测量
  2.给水与排水
  3.节能监测 节水管理
  4.泄露监测
  5.流量巡检,流量跟踪与采集
6.热量测量与热量平衡
通讯与信号类型

标配接线柱编号定义
1485+(A)
2485-(B)
3DC8-36V
4GND(可作485接地端子)
选配接线柱编号定义
1两线制4-20mA(可用24V供电)
2OCT1(集电极开路输出1)
3OCT2(集电极开路输出2)
4C1(TTL电平脉冲输出1)
5C2(TTL电平脉冲输出2)

注:以上通讯接口或输出信号,可以在订货时选择任意两种引至外置防水接线盒。

 选型表

FU50-管道式超声波流量计(超声波水表)(在线式)
FU50E-外夹式超声波流量计(超声波水表)(便携非管道式)
 通径
 DN15口径,螺纹连接,外螺纹G3/4
 DN20口径,螺纹连接,外螺纹G1
 DN25口径,螺纹连接,外螺纹G1 1/4
 DN32口径,螺纹连接,外螺纹G1 1/2
 DN40口径,螺纹连接,外螺纹G2
 DN50口径,法兰连接,16bar
 DN65口径,法兰连接,16bar
 DN80口径,法兰连接,16bar
 DN100口径,法兰连接,16bar
 DN125口径,法兰连接,16bar
 DN150口径,法兰连接,16bar
 DN200口径,法兰连接,16bar
 DN250口径,法兰连接,16bar
 DN300口径,法兰连接,16bar
 输出信号与供电类型
 3.6V锂电池(仅显示用选择)
 RS485 DC8~36V
 4-20mA DC24V
 M-Bus 远程抄表系统(symphonic mbus)
 选配信号
 无选配
 TTL电平脉冲输出
 2路常开信号
 接液本体材质
 黄铜合金结构 UNI EN 12165 CW617N
 球墨铸铁
 碳钢
 不锈钢1.4301(304)
(特殊备选项)VARIO
 无定制功能
 协议定制功能
FU50-     ←选型示例

 科威勒自动化(上海)有限公司是KewillAutomationGmbH(德国科威勒自动化公司)的全资子公司,拥有严格的质检管理体系和完善的售后服务体系,流动感测技术,品质处于先进地位。公司发明了热传温技术并成功运用到流量检测领域, 目前该技术巳经成为行业标准。Kewill(科威勒)的分析仪表、环境仪表、流量监控、温度监控、压力监控、液位监控产品在工业生产过程控制领域备受瞩目,位于德国Rodingsmarkt20, Hamburg,Deutschland, Germany的公司是大型的超小口径流量监控器和开关的生产厂家。
