FV10系列涡街流量计 返回

原理特点

街流量计是利用卡门涡街原理进行测量的,在测量管中垂直插入一个柱状物,流体通过柱状物时,一定条件下,在柱状两侧就会交替产生两列有规则的旋涡,如下图所示意,这两列旋涡

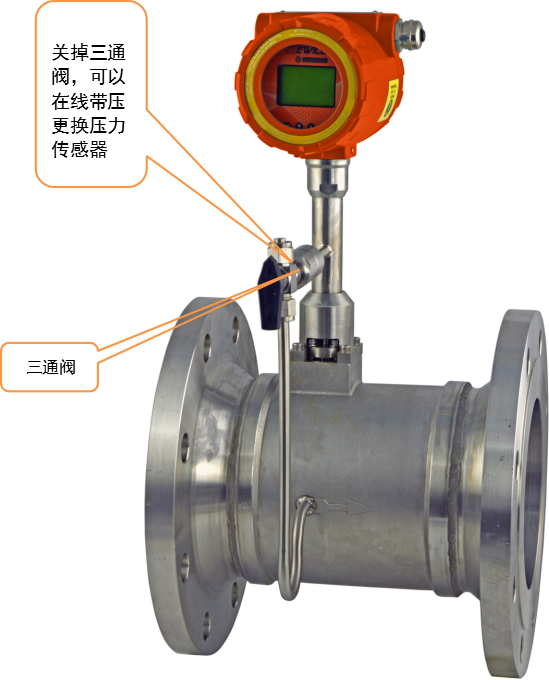

FV10系列涡街流量计

原理结构

涡街流量计是利用卡门涡街原理进行测量的,在测量管中垂直插入一个柱状物,流体通过柱状物时,一定条件下,在柱状两侧就会交替产生两列有规则的旋涡,如下图所示意,这两列旋涡被成为“卡门涡街”,在d/D=0.281时,释放的旋涡最稳定,卡门涡街释放的频率与流体流动的速度及柱状物的宽度等有关系,可以简单的用下面的公式来表示:

F=St ×V/d

F:为卡门涡街的释放频率

St:为系数(称为斯特罗哈数)

V:为流速

d:柱状物宽度

D:仪表内径

主要特点

● 一体化液体、气体或蒸气质量流量计

● 采用DSP频谱分析技术和自适应滤波技术的全数字化涡街

● 独立于信号测量传感器之外的测量振动传感器 ,极优秀的抗震性能

● 优秀的低流速性能;超宽量程比17:1

● 内置温度的探头设计

● 可在线更换的检测压力测量设计

● 具有10点非线性修正功能

● 可选择HART通讯协议或RS485通讯(MODBUS协议)

● 模块化电路设计及丰富的自诊断功能,维修方便

● 响应速度快,适应于过程控制和自动调节

● 高温型传感器可以测量高达400℃的蒸汽

● 输出与电源之间电气隔离,具有优良的抗干扰能力

● 供电电源有AC和DC,方便用户选择

应用

流体 条件 行业
气体 干净的 冶金、造纸、水处理、化工、轻工、纺织、食品及饮料、餐饮、农业灌溉、水电站、油田、电力和采矿等行业
易变脏的
液体 干净的
腐蚀的
易变脏的
蒸汽 饱和蒸汽
过热蒸汽

性能参数

涡街流量计精度
FV10管道式涡街流量计
流体 Re:雷诺数 准确度
液体 Re≥20000 读数的±0.75%
10000<Re<20000 读数的±1.5%
气体 Re≥20000 读数的±1%
蒸气 10000<Re<20000 读数的±1.5%
FV10插入式涡街流量计
流体 Re:雷诺数 准确度
液体 Re≥20000 读数的±1.5%
10000<Re<20000 读数的±2.5%
气体 Re≥20000 读数的±1.5%
蒸气 10000<Re<20000 读数的±2.5%

● 重复性:测量值的±0.1%

● 响应时间:对输入的阶跃性变化响应小于50ms

● 稳定性:一年以上的稳定性是测量值的±0.1%

● 环境温度的影响:超过工作温度范围是±0.25%

● 安装位置的影响:只要能确保传感器满管和保证了前后足够的直管段,则安装无影响。

● 启动时间:从零流量开始需要50毫秒

● 最大量程比:28:1(气体);30:1(液体)

传感器参数

● 尺寸:夹持型: DN15 to DN150 ;

法兰型: DN15 to DN300 ;

插入型: DN200 to DN2800 ;

● 流体温度常规型:-30 to 280℃

高温型:-30 to 400℃

● 传感器材质:

法兰及外壳:不锈钢1.4301(304) 、不锈钢1.4435(316L)

漩涡发声体:不锈钢1.4301(304) 、不锈钢1.4435(316L) 和蒙乃尔合金

检测器材质:不锈钢1.4435(316L) 、哈氏合金和蒙乃尔合金

连接件材质:不锈钢1.4301(304) (与转换器连接)

● 温度传感器:PT100内置于检测探头内,两线制

● 压力传感器:可在线维修和更换

● 过程连接:DIN PN10 to PN160

ANSI class 150、300、600、900、1500

JIS 10k /JIS 20K

夹持型(Wafer)

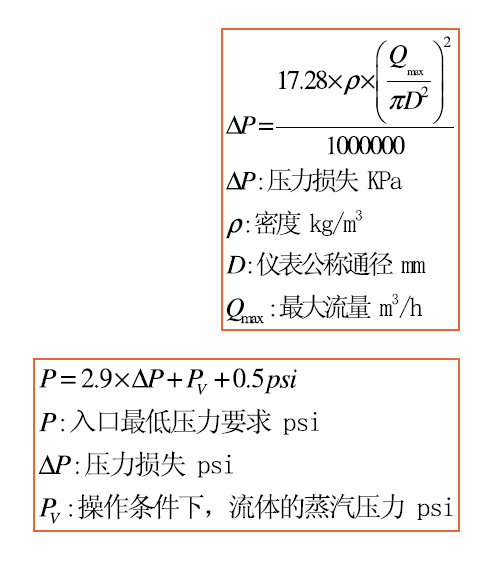

● 压力损失:按照右图计算公式计算最大压力损失

● 入口压力:测量液体流量时,流量计对入口压力的最低要求按计算公式计算

● 雷诺数:10000<Re<700000

传感器参数

● 环境温度范围:-20 to 140O F (-29 to 60 ℃ );

● 外壳材质:低铜压铸铝 Nema 4X ,IEC60529 IP66 (标准),可定制不锈钢材质转换器外壳

● 供电电源: DC 16V to 36V ,1A快速熔断保险



● 电流输出:4 to 20 mA输出,有源输出,与电源隔离,负载电阻与电源的关系参考下面的关系图

● 脉冲输出:0~5000HZ,有源输出,NPN方式,内带上拉电阻,占空比50%

● 开关输出:高低报警,两组常开触点,驱动能力为24VDC,30mA,驱动阻抗大于800欧姆的继电器、报警灯和阀门

● 显示: LED液晶,4行显示,带背光;瞬时流量和总量的显示位数为9位

瞬时流量单位:m³/h、m³/m、m³/s、Gal、USAG/m、USAG/s、kg/h、kg/m、kg/s、t/h、t/m

总量单位:m³、Gal、L、kg、t

温度单位:℃

压力单位:Mpa

密度单位:kg/m³

频率单位:HZ

● 算法选择:

可选择的算法 测量介质 测量及显示 流量单位 输出电流4 to 20mA 脉冲输出 RS485输出
气体工况体积流量 气体 工况下的体积流量、温度 m³ 工况流量  m³/h 标准配置 所有参数和数据
气体标况体积流量 气体 标况下体积流量、温度、压力 Nm³ 标况流量  Nm³/h
液体体积流量 液体 体积流量、温度 m³ 体积流量  m³/h
液体质量流量 液体 质量流量、温度 kg or t      质量流量  kg/h,t/h
饱和蒸汽温度补偿 饱和蒸汽 质量流量、温度、密度 kg or t 质量流量    kg/h
饱和蒸汽压力补偿 饱和蒸汽 质量流量、温度、压力、密度 kg or t 质量流量    kg/h
饱和蒸汽温压补偿 饱和蒸汽 质量流量、温度、压力、密度 kg or t 质量流量    kg/h

● 带10段非线性处理功能

● 通讯协议: RS485通讯(modbus协议)

Hart协议 可选

RS232通讯 可选

● 校准功能: 4 to20mA校准

温度校准

压力校准

● 防护等级: IP65

● 电气接口: 1/2NPT

● 功率: max 3 watts

● 防爆等级: ExdeⅡBT6

ExdeⅡCT6

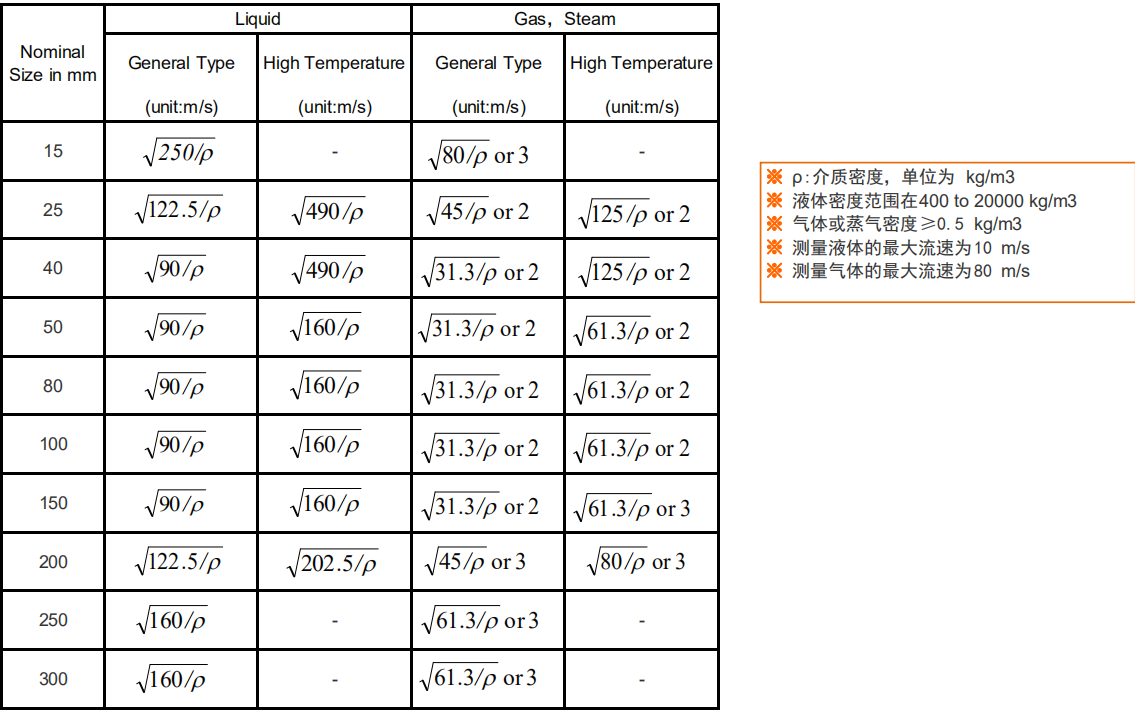

涡街流量计最低可测流速与介质密度的关系

流速范围

DN液体流速范围m/s气体流速范围m/s蒸汽流速范围m/s
Vmin Vmax Vmin Vmax Vmin Vmax
15 0.5 9 7.9 80 85
20 0.4 9 6.8 80 85
25 0.35 9 5.9 80 5.5 85
32 0.3 9 4.9 80 5.5 85
40 0.3 9 4.9 80 5.5 85
50 0.3 9 4.9 80 3.9 85
65 0.3 9 4.9 80 3.9 85
80 0.3 9 4.9 80 3.9 85
100 0.3 9 4.9 80 3.9 85
125 0.3 9 4.9 80 3.9 85
150 0.3 9 4.9 80 3.9 85
200 0.35 9 5.9 80 4.4 85
250 0.4 9 6.9 80 85
300 0.4 9 6.9 80 85
介质 计算依据 物理参数
液体 密度1000kg/m³
气体 空气 密度1.29kg/m³
高温气体 蒸汽 0.7Mpa,170℃,密度4.1kg/m³

转换器功能

  FV-D
电源 DC16V TO 36V
显示 LCD液晶
4-20mA√
脉冲√
高低报警√
RS485√
HART选配
RS232选配
  FV-D
质量流量√
体积流量√
标况流量√
密度√
温度√
压力√
非线性修正√
信号处理频谱分析和自适应滤波技术

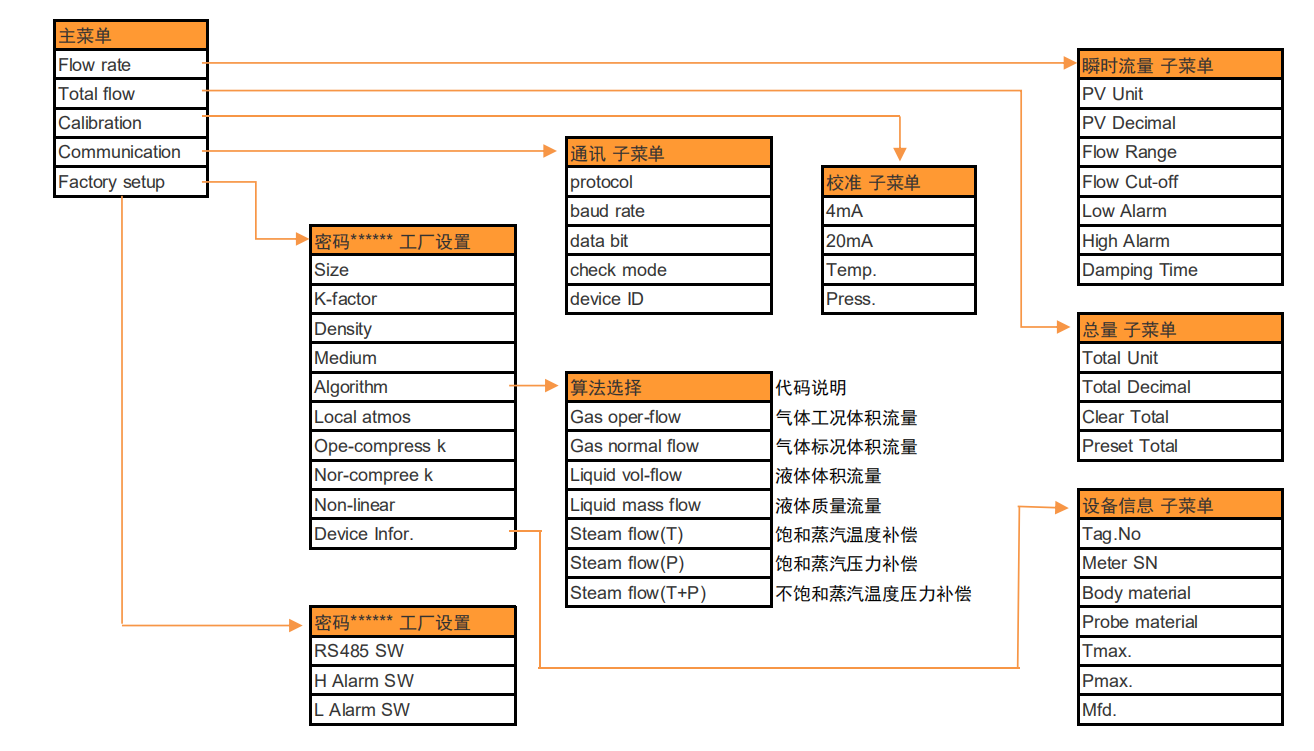

转换器菜单结构

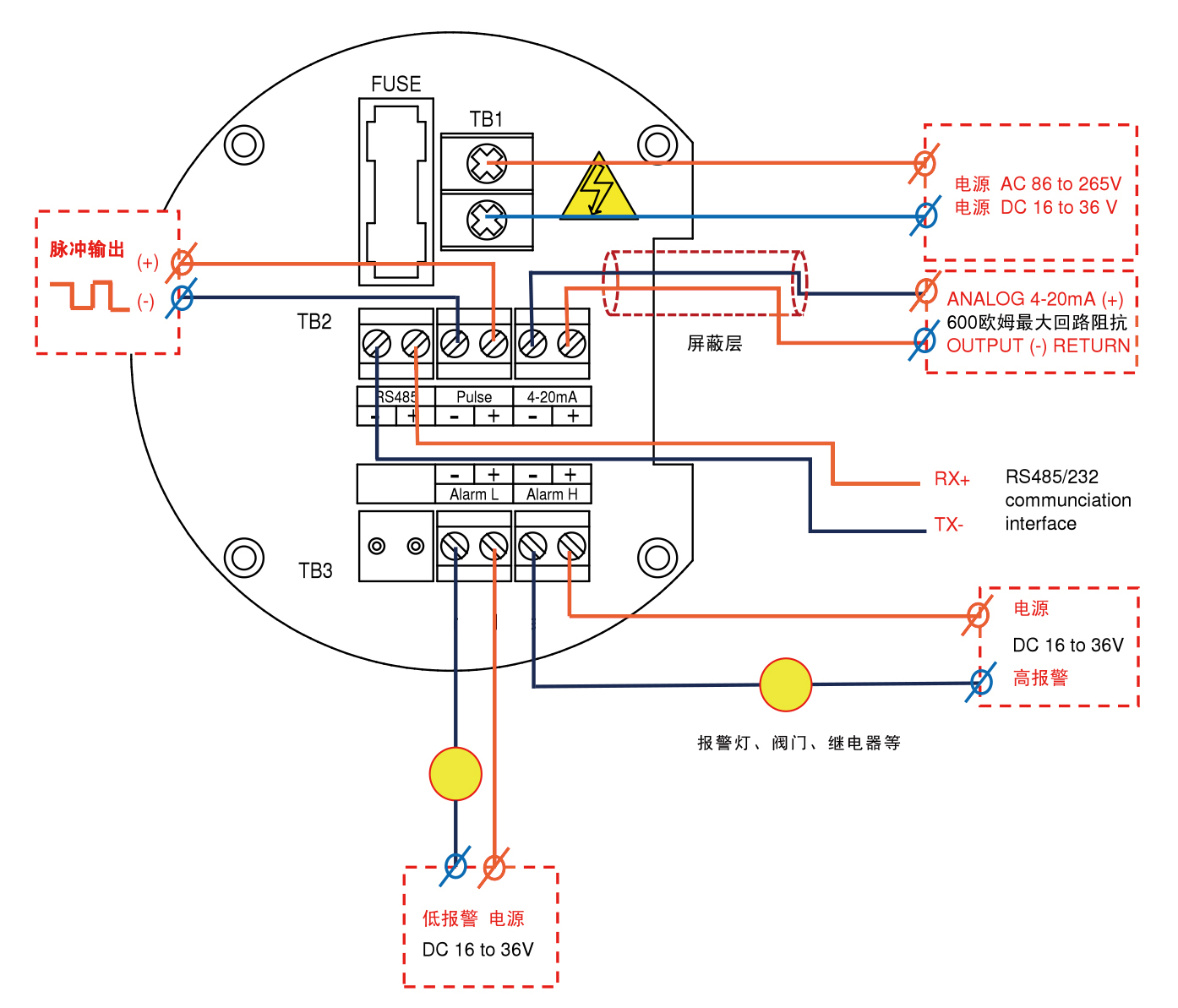

转换器输出接线

注意:

1、脉冲输出、模拟量电流输出与电源隔离

2、脉冲输出内带上拉电阻,NPN方式,有源输出

3、电流输出为有源输出,内带24VDC

4、高低报警回路的驱动能力为:24VDC,30mA,可以驱动继电器,阀门和报警灯

安装要求

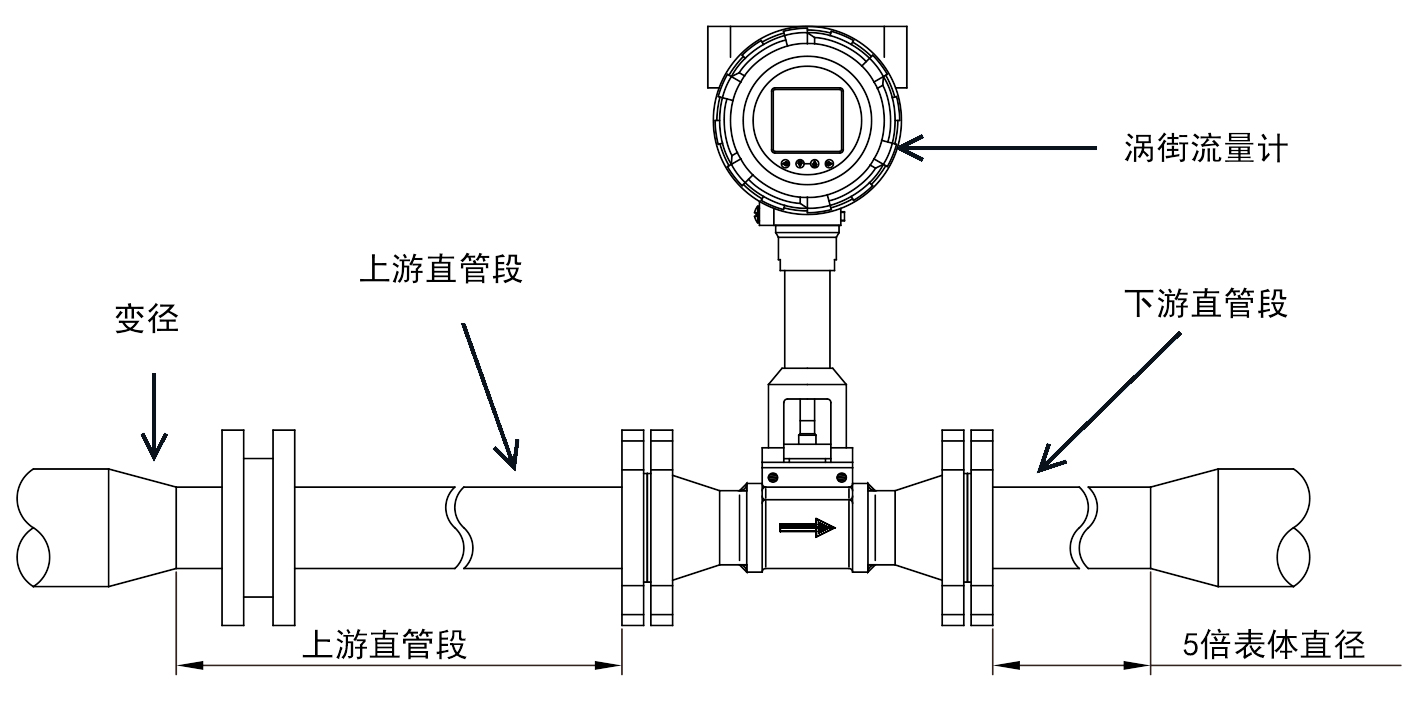

※ 上图为流量计前后安装直管段的示意图;

※ 下表为流量计的直管段要求数据表;

流量计入口管路 正确运行所必须的最小直管段长度
上游直管段要求mm 下游直管段要求mm
单个90度弯头 20 Dia 12 Dia
Tee 20 Dia 12 Dia
RDCR / EXPNDR 20 Dia 12 Dia
同一平面2个90度弯头 30 Dia 17 Dia
全开的蝶阀或者球阀 30 Dia 17 Dia
Two 90’s Out of Plane 40 Dia 22 Dia
控制阀 50 Dia 27 Dia
P.R.V 50 Dia 27 Dia

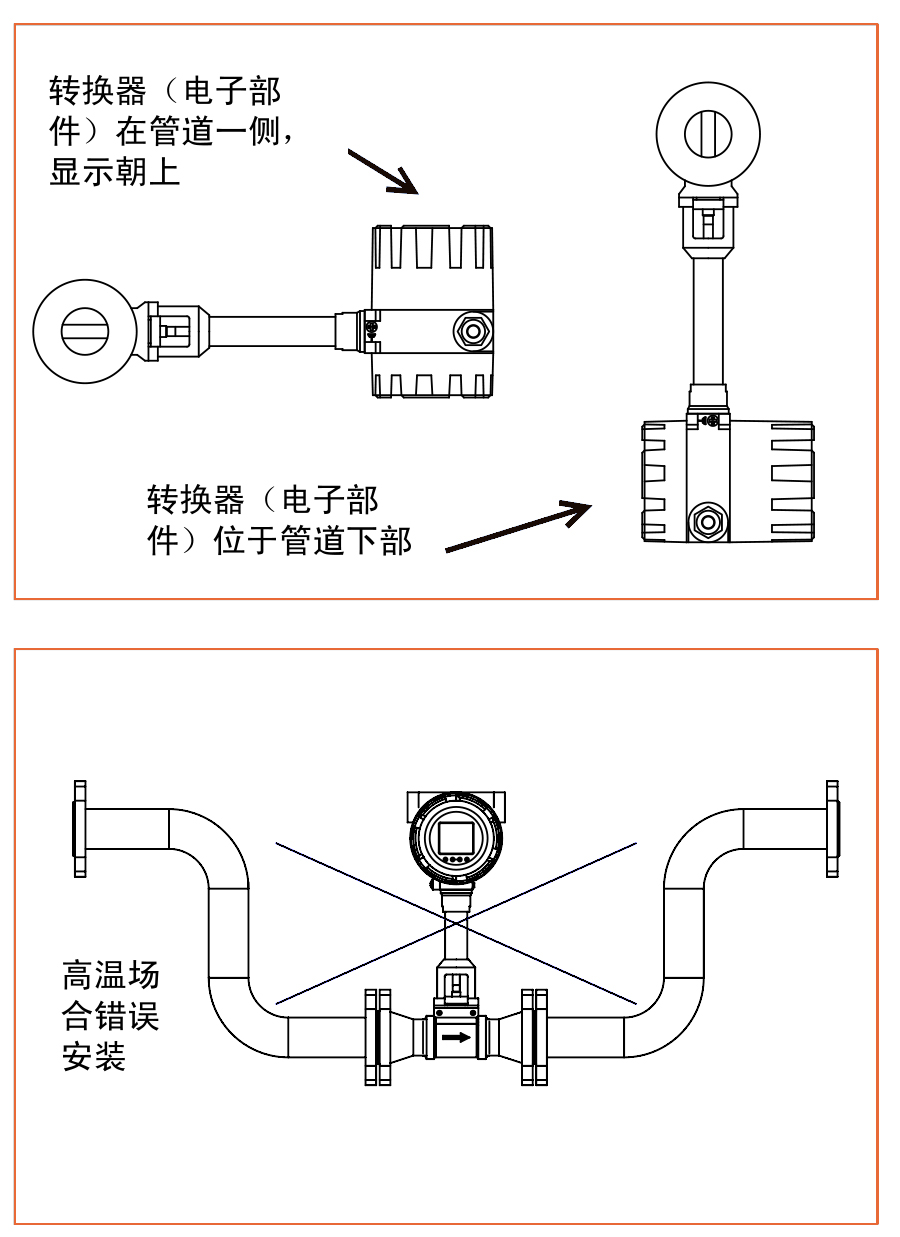

※ 下图为流量计在在高温场合的安装要求。

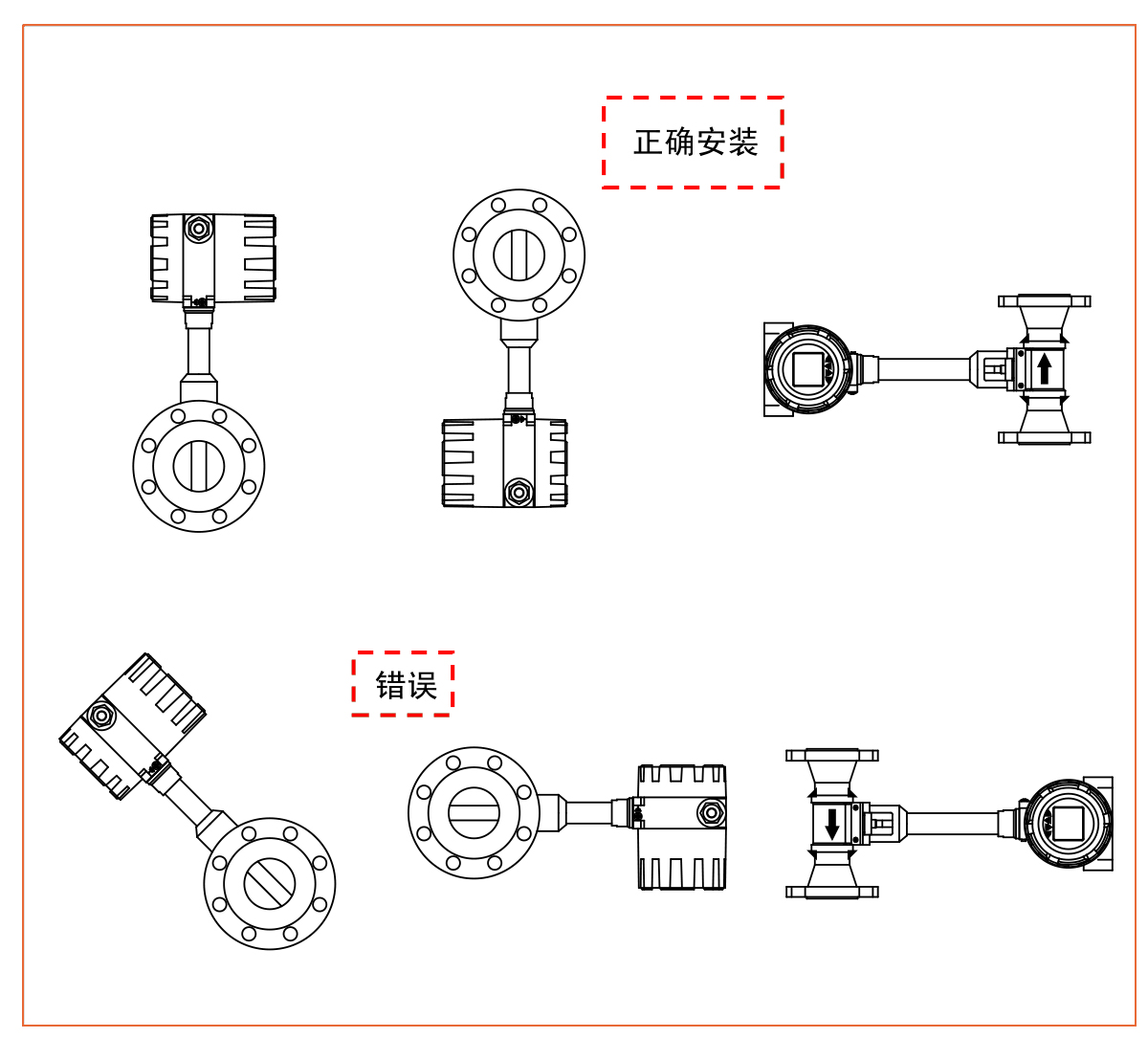

※ 下图为流量计在管道上的正确安装图。

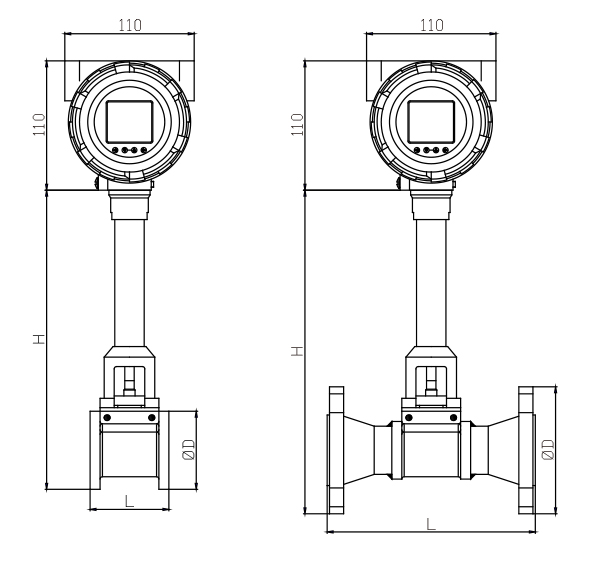

夹持型、法兰型外形参数图

DN L(mm) H(mm) D(mm)
夹持型 法兰型 夹持型 法兰型 夹持型 法兰型
DN15 70 180 335 240 15 15
DN20 70 180 335 240 20 20
DN25 70 200 335 240 25 25
DN40 70 200 335 247 40 40
DN50 80 200 335 252 50 50
DN65 80 200 345 260 65 65
DN80 100 200 355 262 80 80
DN100 120 235 365 280 100 100
DN125 140 270 382 290 125 125
DN150 160 300 395 305 150 150
DN200   360   332   200
DN250   400   355   250
DN300   400   380   300

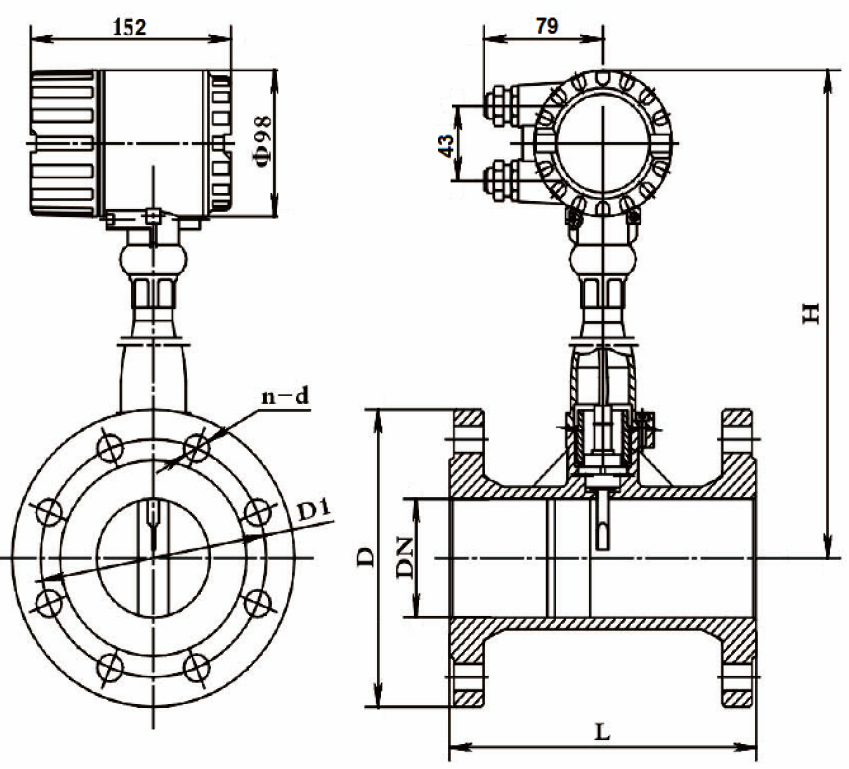

法兰型外形参数图

FV10-F法兰型外形尺寸 (DIN PN16和ANSI Class150和Class300 )

尺寸(mm) 法兰之间 L(mm) 法兰外径D(mm) 高度H(mm)
PN16 Class 150 Class300 PN16 class150 class300 PN16 Class150 Class300
15 160.6 160.6 169.6 95 89 95 156 153 156
20 169.6 169.6 179.3 105 99 117 161 157 167
25 176.2 176.2 189 115 108 124 166 162 170
32 179.3 179.3 195 140 117 133 178 166 175
40 204 204 216.6 150 127 155 178 166 178
50 207 207 219.7 165 152 165 187 180 187
65 219.7 219.7 232.4 185 178 191 197 193 199
80 239.7 239.7 258.5 200 191 210 220 215 225
100 277.4 277.4 296.6 220 229 254 250 254 267
125 302.8 302.8 322 250 254 279 295 297 310
150 342.8 342.8 362 285 279 318 313 310 330
200 301.6 301.6 311.2 340 343 381 370 371 391
250 433.2 433.2 464.6 405 406 445 428 428 447
300 478.6 478.6 510 460 483 521 480 491 510

FV10-F法兰型外形尺寸 (DIN PN25和JIS10K和JIS20K)

尺寸(mm) 法兰之间 L(mm) 法兰外径D(mm) 高度H(mm)
PN25 JIS 10K JIS 20K PN25 JIS10K JIS20K PN25 JIS10K JIS20K
15 127 127 133 95 95 95 156 156 156
20 129 129 137 105 100 100 161 158 158
25 137 137 141 115 125 125 166 171 171
32 141 141 147 140 135 135 178 176 176
40 156 156 162 150 140 140 178 173 176
50 160 160 164 165 155 155 187 182 182
65 168 168 176 185 175 175 197 192 192
80 190 190 202 200 185 200 220 213 220
100 215 215 243 235 210 225 258 245 253
125 219 219 253 270 250 270 305 295 205
150 271 271 311 300 280 305 320 310 323
200 316 316 354 360 330 350 380 365 375
250 360 360 404 425 400 430 438 425 440
300 386 386 438 485 445 480 493 473 490

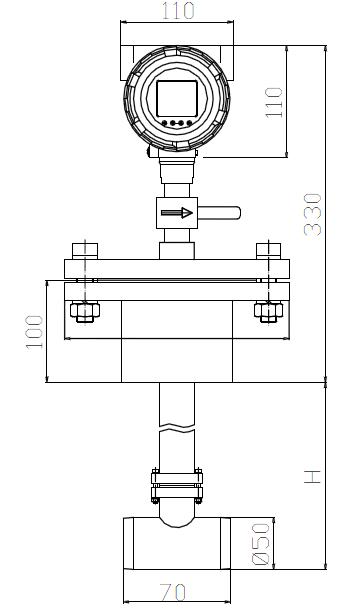

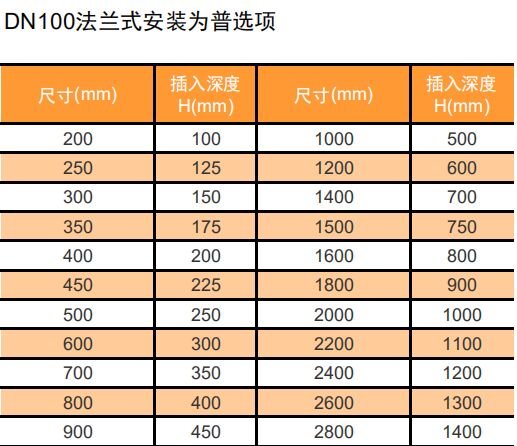

插入型外形参数图

选型表
