FU分体外夹式超声波流量计 返回

原理特点

通过检测流体流动时对超声束(或超声脉冲)的作用,以测量体积流量的仪表。外贴式超声波流量计由主机和外贴式传感器组成,只需将传感器粘贴在管道表面即可完成各种液体的流量测量

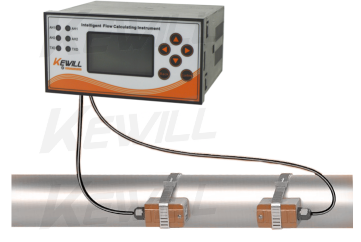

FU分体外夹式超声波流量计

原理,结构

通过检测流体流动时对超声束(或超声脉冲)的作用,以测量体积流量的仪表。外贴式超声波流量计由主机和外贴式传感器组成,只需将传感器粘贴在管道表面即可完成各种液体的流量测量,与其它类型流量计它无需断管断流,安装便捷。



FU分体外夹式超声波流量计FU分体外夹式超声波流量计FU分体外夹式超声波流量计



应用

广泛应用于自来水、供暖、水利、冶金、化工、机械、能源等行业,可以用做生产监测、水平衡调试、热网平衡调试、节能监测。

特点

●新建大型管道无实流校验参数时最优选择

●可测量非导电液体

●DN15~DN6000mm管道的测量可由一组主机和若干对传感器配合完成

●无流动阻扰测量,无管道压力损失

●自动记忆前512日、前128月、前10年累计流量,自动记忆前64次通断电时间及流量,自动记忆前32日流量计的工作状态是否正常

●支持热量测量,配接温度传感器,可实现热量测量。

●支持SD卡存储器,可实现数据的存储。

技术参数

主机
原理: 超声波时差原理
精度: 优于±1%
显示: 可连接2×10背光型或者2×20字符型液晶显示器
信号输出: 1路4~20mA电流输出,阻抗0~1K,精度0.1%
1路OCT脉冲输出(脉冲宽度6~1000ms,默认200ms)
1路继电器输出
信号输入: 3路4~20mA电流输入,精度0.1%,
可采集温度、压力、液位等信号并显示(限FU30A
  可连接三线制PT100铂电阻,实现热量测量
数据接口: 隔离RS485串行接口,支持MODBUS协议
应用管道
管材: 钢、铸铁、铜、铝、等,允许有内衬
水泥管、PVC、玻璃钢
直管段: 上游10D,下游5D,距泵出口30D(D为应用管管径)
管内径: 15~100mm适配KU1KUH1传感器
50~700mm适配KU2KUH2传感器
300~6000mm适配KU3KUH3传感器
工作环境
温度: 主机﹣20~60℃;传感器:﹣30~160℃
湿度: 主机85%RH;流量传感器:可浸水工作,水深﹤2m(注:传感器灌胶后)
电源: DC8~36V或AC85~264V
功耗: 1.5W
测量介质
温度: 温度:﹣30~160℃
温度:﹣30~160℃
浊度: 10000ppm且气泡含量小
流速: 0~±10m/s
适用介质:
海水
预处理过的污水
酸液
碱液
酒精,饮料
油类

测量组成图



测量组成图

安装无需断流,无压力损失, 安装维修方便





配接夹装温度传感器,可以管外测量温度,实现热量(冷量)计量

配接夹装温度传感器,可以管外测量温度,实现热量(冷量)计量

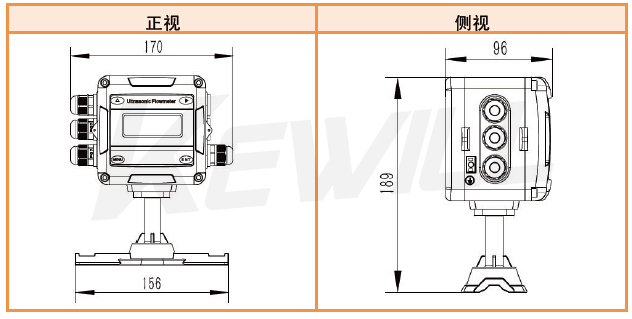

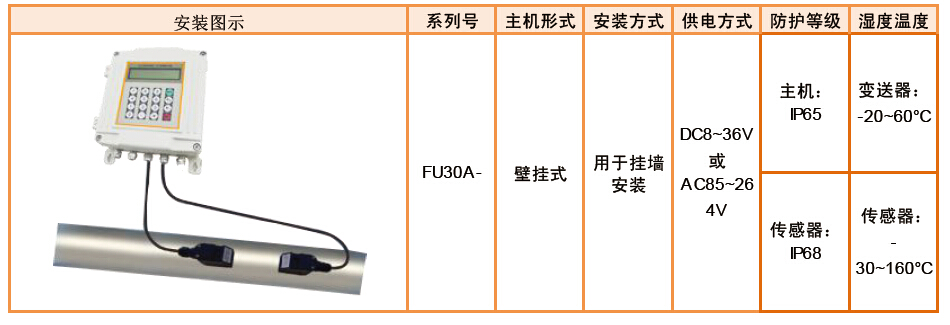

FU30A-壁挂式



FU30A-壁挂式
FU30A-壁挂式

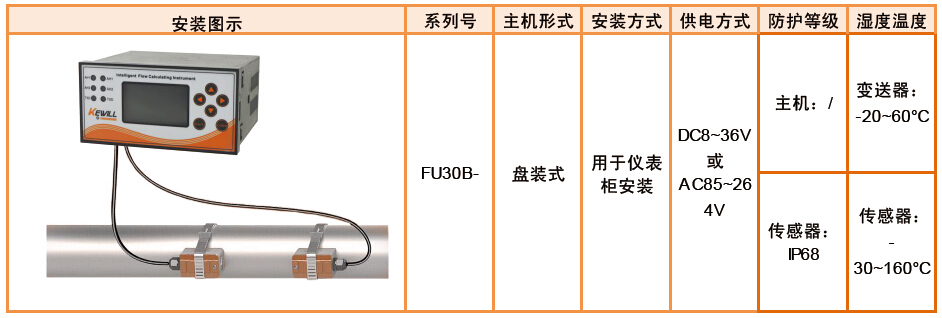

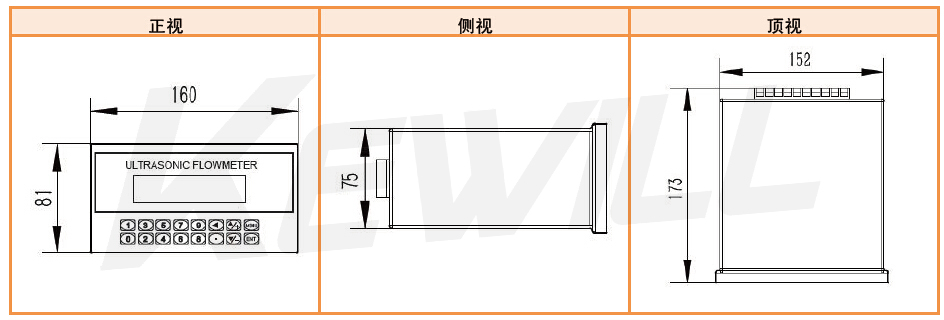

FU30B-柜内盘装式



FU30B-柜内盘装式
FU30B-柜内盘装式

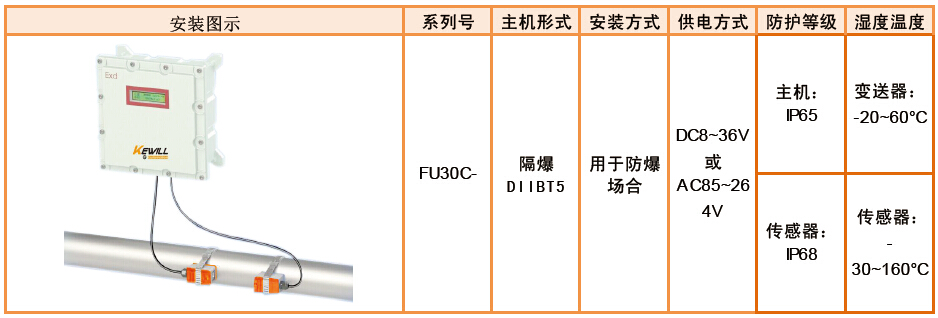

FU30C-柜内盘装式



FU30C-柜内盘装式
FU30C-柜内盘装式

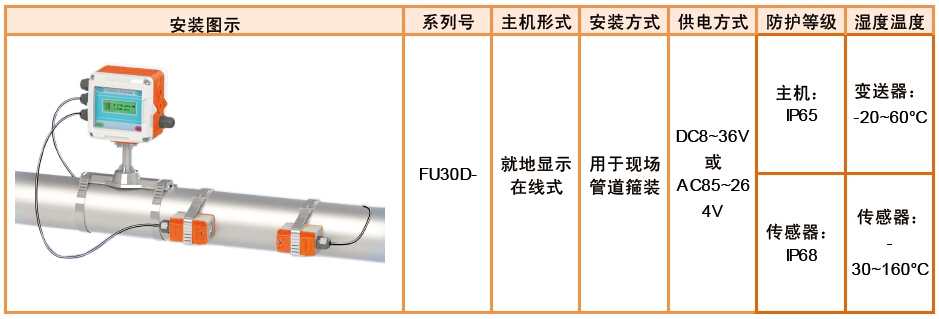

FU30D-就地在线式



FU30D-就地在线式
FU30D-就地在线式

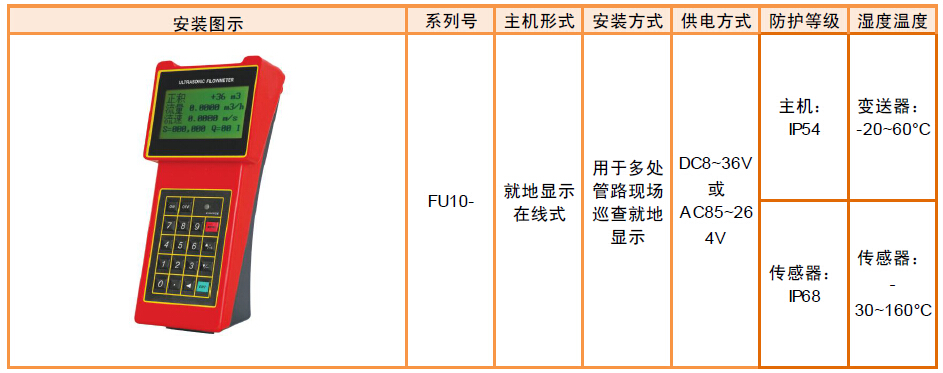

FU10-手持式



FU10-手持式

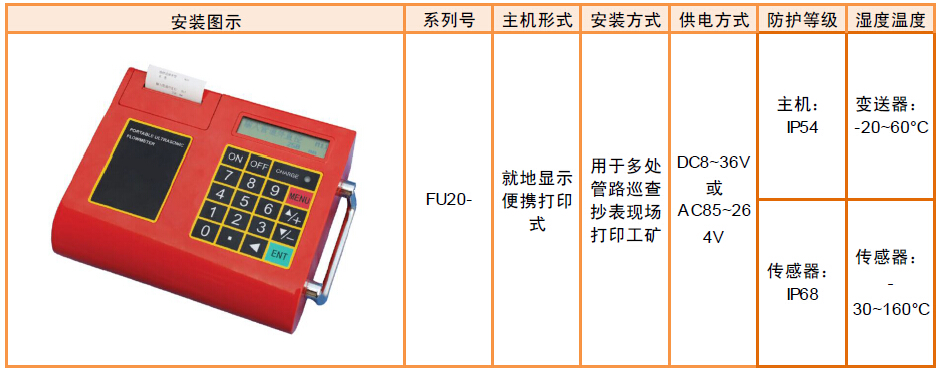

FU20-便携打印式



FU20-便携打印式

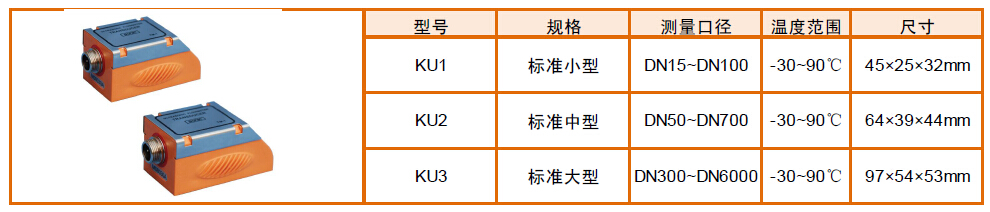

标准型流量传感器



标准型流量传感器

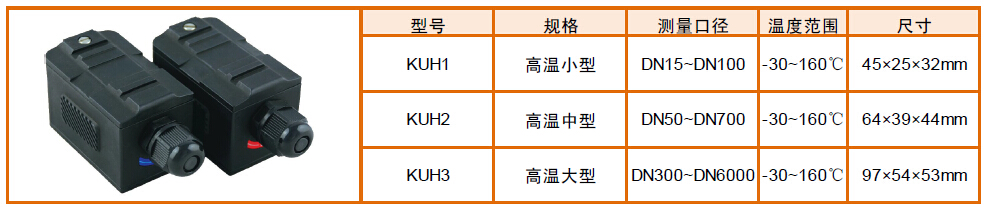

高温型流量传感器



高温型流量传感器

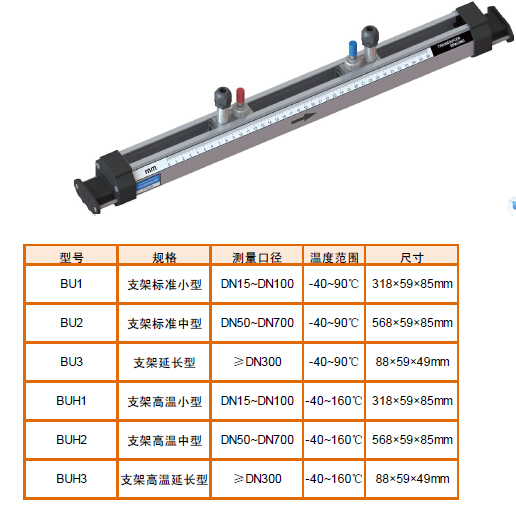

支架型流量传感器



支架型流量传感器



SD卡存储器选配

SD卡数据存储器实现了超声波流量计测量数据的海量存储,解决了壁挂式流量计测量数据存储、读取及处理不便的问题,可完全替代人工秒表、无纸记录仪.

测量数据可以使用以下四种”流量数据分析、统计软件”来处理.包括制表、统计、数据分析、打印报表、制作流量曲线等功能.

SD卡记录的原始数据

软件导入数据

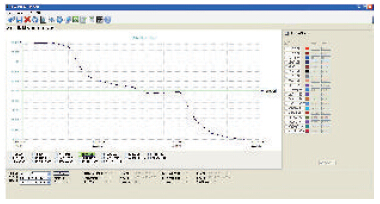

软件生成的瞬时流量曲线

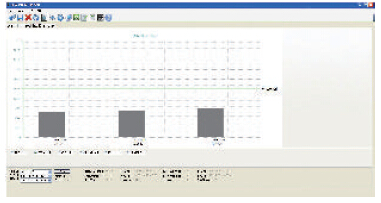

软件生成的累计流量柱状图

选型表

FU10- 手持式外夹超声波流量计
FU20- 便携打印式外夹超声波流量计
FU30A- 壁挂分体外夹式超声波流量计
FU30B- 盘装分体外夹式超声波流量计
FU30C- 分体外夹式超声波流量计(防爆功能型)
  流量
传感器
KU1 标准小型DN15~DN100
KU2 标准中型DN50~DN700
KU3 标准大型DN300~DN6000
KUH1 高温小型DN15~DN100
KUH2 高温中型DN50~DN700
KUH3 高温大型DN300~DN6000
BU1 支架标准小型DN15~DN100
BU2 支架标准中型DN50~DN700
BU3 支架延长型DN300~DN6000
BUH1 支架高温小型DN15~DN100
BUH2 支架高温中型DN50~DN700
BUH3 支架高温延长型≥DN300
  信号线缆长度
  5 标配5米线缆(每组含2根5米线缆)
X 单位为米(X代表现场需要线缆长度)
  (特殊备选项)VARIO
/SD SD卡数据存储器与计算机读取软件(FU30系列可选)
/P1 IP68高防护仪表防护箱(便携型)
/P2 IP65仪表主机防护箱(固定型耐火塑料款)
/P3 IP65仪表主机防护箱(固定型304不锈钢款)
  (冷热量测量特殊备选项)VARIO
  /TK-MINI 外贴式温度传感器(适用无保温层金属管道)
/TK61 插入式温度传感器
/TK61P 带压安装插入式温度传感器
/TP21 小口径温度传感器
FU- KU1 5 /P1 /TP21 ←选型示例

温度传感器选配

类型 型号 测量范围 温度范围 安装要求
PT100外贴式 (三线制) TK-MNI ﹥DN50 ﹣40~160℃ 无需断流
PT100插入温度传感器(三线制) TK61 ﹥DN50 ﹣40~160℃ 需断流
PT100带压安装插入温度传感器(三线制) TK61P ﹥DN50 ﹣40~160℃ 无需断流
小口径PT100插入温度传感器(三线制) TP21 ﹤DN50 ﹣40~160℃ 需断流

关于耦合剂

短时测量可用黄油(声学性能较好)也可以用凡士林等脂类。

长期测量可用硅脂和硅胶

高温测量可用硅脂或高温耦合剂。

关于安装方式

外夹式传感器有V型和Z型安装法。

通常情况下,安装管道内径在DN15~DN40 范围内可优先使用V型安装法。在V型安装法信号强度不佳时可换为Z型安装法。

安装管道内径在DN40以上范围时可优先使用Z型安装法。管道材质为铸铁时应优先选择Z型安装法。

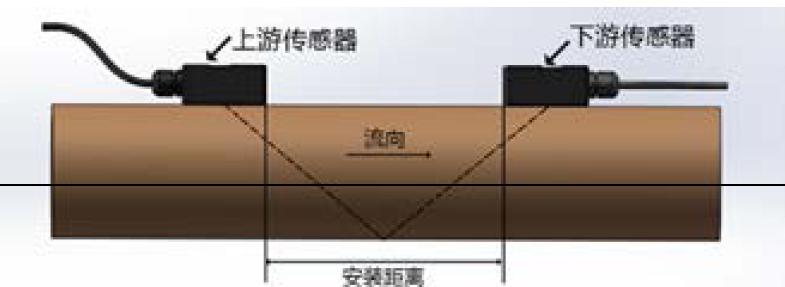

V型安装法

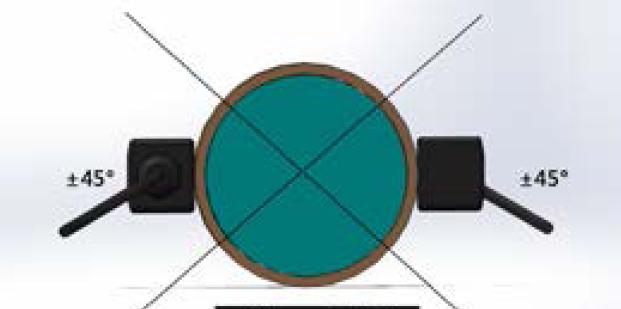

安装时一对传感器水平对齐.

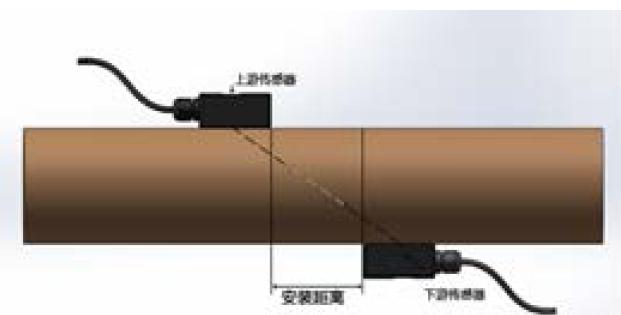

Z型安装法
