水流量计安装注意事项

来源:未知 最后更新:2021-06-22
关于水流量计安装注意事项,由于工控不同,这个问题也是很多小伙伴经常咨询的问题之一,关于这个问题,下面给大家浅析一下,供大家参考,希望对大家的工作和学习有所帮助。
一、安装说明
水流量计的设计、测试和供电都有安全规定。用户必须严格遵守本手册的有关规定,以确保流量计的安全操作和运行。保证电磁流量计测量精度的必要条件如下:
被测液体介质必须是导电的。
被测液体介质必须充满管道。
被测液体介质必须均匀,避免电导率不均匀(会造成严重干扰)。如果需要动态添加化学品,则应将其注入仪表下游。
水流量计系统必须良好接地。
水流量计的进水直管应至少为5倍DN(测量管道内径),出水直管至少应为2倍DN。
在水流量计附近,避免强电磁场干扰,避免安装在大型电机或变压器等设备附近。

2. 安全措施
为保护人身和设备安全,应遵守以下规定:
在选择位置和安装流量计之前,必须仔细阅读本手册的相关部分,并考虑流量计、相关设备和机身环境的安全要求。
仪表的安装和维护应由具有一定仪表知识的人员进行。
正确安装流量计传感器和管道,确保密封安全可靠。液体压力不应超过铭牌上规定的最大工作压力。
采取一定的措施防止触电事故的发生。
水流量计的起吊设备应符合安全规定。

3.安装前检查
检查法兰、衬里、外壳和出口衬套是否损坏。
打开盒盖,检查接线印刷电路板是否松动或损坏。
检查铭牌上的型号代码是否与订货代码一致。

4、起重

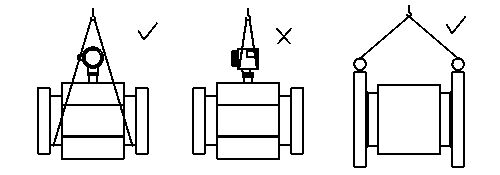

水流量计的吊装应采用正确的吊装方法,吊装设备的安全载荷和防护措施应符合有关规定。禁止在转换器箱(一体式流量计)或接线箱(分离式流量计)处用绳索连接仪表。
水流量计吊装
5、正确选择安装位置
正确选择安装位置和正确安装流量计是非常重要的环节,如果安装环节错误,轻的会影响测量精度,重的会影响流量计的使用寿命,甚至损坏流量计。 选择安装位置时应注意以下问题:
测量电极的轴线必须近似水平(一般在水平线的 10° 以内)。
测量电极的轴线角度
测量管必须完全充满液体。
水流量计前部至少有5×D(D为流量计内径)长度的直管段,后部至少有2×D(D为流量计内径)长度 直管段。
直管段
流体的流动方向与流量计的箭头方向相同。
如果管道中存在真空,可能会损坏流量计的内衬,则应特别小心。
流量计附近应无强电磁场,仪表安装地点磁场强度应小于400A/m(避免安装在大型电机或变压器等设备附近)。
如果测量管有振动,流量计两侧应设置固定支架。
测量不同介质的混合物时,混合点与流量计的距离至少应为30×D(D为流量计的内径)。
为方便以后对流量计的清洗和维护,应安装旁通管。
管道流体
定时安装四氟内衬的流量。连接两个法兰的螺栓要均匀拧紧,否则容易压坏聚四氟乙烯衬里。最好使用扭矩扳手。
仪器应避免强烈振动和温度变化过大,防止腐蚀性液体的泄漏对仪器造成损坏。
如果安装地点易受阳光照射,则应提供额外的遮蔽物。
安装传感器时,确保测量管与过程管同轴。对于标称尺寸不超过 50mm 的传感器,轴偏差不得超过 2mm。 DN65~DN150的轴偏差不大于3mm,≥DN200的轴偏差不大于4mm。
安装在法兰之间的法兰垫片应具有良好的耐腐蚀性,不得伸入管道内。
紧固仪表螺栓和螺母,螺纹应完好,润滑良好。应根据法兰尺寸和扭矩大小使用扭矩扳手拧紧螺栓。
在传感器管道附近进行焊接或火焰切割时,应采取隔离措施,防止内衬受热,并要保证仪表不通电,以防损坏仪表。

六、安装方法
应安装在水平管道的下层,垂直向上,避免安装在管道的最高点,垂直向下。
安装图
7. 接地要求
水流量计的接地非常重要。 如果接地不好,则不能正常运行。 传感器部分应有良好的单独接地线(铜芯截面积为1.6mm2),接地电阻<10Ω。
接地回路
如果与传感器连接的管道是绝缘的,则需要接地环。 材料应与电极材料相同。 如果被测介质具有磨损性,则应选择带颈接地环。
带颈接地环

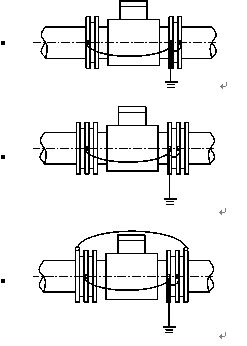

接地方式
接地方式
8.改变转换盒的方向
转换盒可以根据需要在四个不同的方向更换。
一体化电磁流量计换向盒换向
① 拆下固定转换器盒的四颗六角螺丝。
(2) 将转换盒转动到所需方向,转动时注意内部电缆。
③ 重新固定转换盒。
分体式电磁流量计接线盒方向的改变
① 拆下固定接线盒的四颗六角螺丝
② 将接线盒转动到所需方向,转动时注意内部连接线
③ 重新安装接线盒。
