电磁流量计接地环的安装方法

来源:未知 最后更新:2021-06-24
电磁流量计的接地环如何安装?关于这个问题,也是很多小伙伴经常咨询的问题之一,下面给大家浅析一下,供大家参考,希望对大家的工作和学习有所帮助。
电磁流量计的接地环如此重要,那么在安装之初就必须正确安装。只有安装正确后才能正常使用。
流量计法兰应靠近流量计法兰放置,然后垫上垫片,再与管道法兰连接。原则上,接地环需要穿过接地电缆,通过单独的接地电缆,进入大地。为简单起见,我们将接地线连接到附近的金属物体上。接地环的目的是因为在电碰撞流工作时,电极需要与大地形成等电位。在某些工艺中,由于使用的管道是绝缘的,如PVC管,电极和管道不能形成等电位,所以需要引入接地环或接地电极。
接地环要求:
1、接地环与介质接触
2. 接地前用一根不小于4mm2的单芯线连接两个接地环
3、接地环保证电磁流量计与介质处于同一电位
4.目的是防止电磁干扰
5.材质与测量电极相同

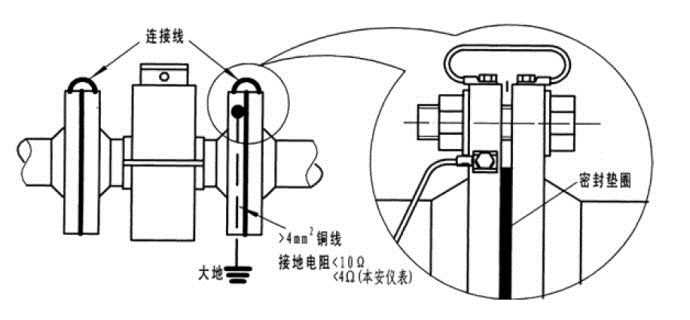

对于非导电管道,电磁流量计的接地方式如下所示:
对于导电管道,电磁流量计的接地方式如下所示:
电磁流量计接地环(液环)是稳定可靠的接地方式:接地环材料与电极材料相同或接近,接近被测液体之间形成导电液体或大致相等的极化电位,因此,液体原电池 与电极极化单元之间的共模电压越小,电磁流量计输出的运动就越小。
