广东污水流量计厂家告诉你微分干扰对电磁流量计的影响

来源:未知 最后更新:2021-08-23 09:37:25
微分干扰对电磁流量计的影响有哪些呢?关于这个问题也是很多小伙伴感兴趣的问题之一,下面给大家浅析一下,供大家参考,希望对大家的工作和学习有所帮助。
目前,电磁流量计的磁场基本上是由电流线圈产生的。 从电磁感应定律来看,无论是正弦波交流励磁还是方波励磁,励磁线圈都类似于变压器初级,当初级产生的磁力线通过次级闭环时,会在次级线圈中感应出电流。 二次回路,然后在二次回路负载电阻两端感应电压。 如果磁力线完全平行于闭合的次级回路,则回路负载上不会产生感应电压。

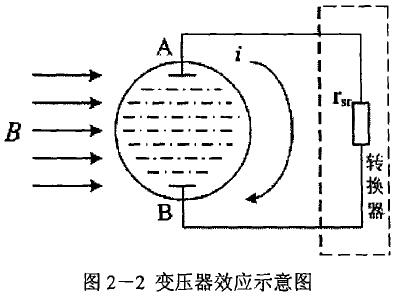

在电磁流量计传感器中,由于两个电极的引线处于交变磁场中,如图2-2所示,A电极→引线A转换器输入电阻(RSR)→另一引线形成闭合回路→ 电极 B→ 被测流体的电阻 → 返回电极 A。该电路对应于 1 匝次级变压器绕组。由于实际传感器组装过程中很难使电极引出线的电路平面与磁场线完全平行,所以总会有一部分交变磁场线通过电极的闭合电路平面。因此,即使流速为零,并且没有流量信号,也有可能在电阻上感应出电压。这个电压与流量无关,是干扰电压。这个过程类似于变压器的工作过程,所以常被称为“变压器效应”。
根据式(2-1),当变压器通电时,次级感应中的电动势可表示为

其中 ew 是正交干扰(或差分干扰)电动势。
对于交流正弦波激励,B= Bmsin wt

其中 f 是激励频率。电磁流量计变压器初级电压与电流的相位关系也可以理解为:励磁线圈为电感线圈,流过电感线圈的电流滞后于两端施加电压的相位90°。磁场由励磁电压激发,磁场波形相位与励磁电压一致,即磁场相位滞后于励磁电压90°。作为1匝二次电极引出电路,负载上的电压与一次电压的相位差为180°,正交干扰波形与流量信号波形相差°。因此,这种电压称为正交干扰。本质上,式(2-6)所反映的正交干扰是磁感应强度B相对于时间T的微分,因此正交干扰也称为微分干扰。
