污水流量计在安装时需注意的事项

来源:未知 最后更新:2021-01-22
        污水流量计在安装时需注意的事项  污水流量计顾名思义就是测量污水时专用的流量计,是专门用来测量管道内和渠道内各种污水的体积流量的仪表。它也是电磁流量计的一种,污水流量计的正确安装对于电磁流量计的正常运行来说是极为重要的,本文小编主要介绍的是污水电磁流量传感器和转换器的安装。
  1.电磁流量传感器安装
  电磁流量传感器安装要注意以下几个问题:
  (1)安装场所
  普通电磁流量传感器的外壳防护等级为IP65(GB4208规定的防尘防溅水级),对安装场所的要求是:
  1)测量混合相流体时,应选择不会引起相分离的场所;
  2)选择测量管内不会出现负压的场所;
  3)避免安装在电动机、变压器等强电设备附近,以免引起电磁场干扰;
  4)避免安装在周围有强腐蚀性气体的场所;
  5)环境温度一般应在-25~60℃范围内,尽可能避免阳光直射;
  6)安装在无振动或振动小的场所。如果振动过大,则应在传感器前后的管道加固定支撑,如图7-23所示。

  7)环境相对湿度一般应在10%~90%的范围内;
  8)避免安装在能被雨水直淋或被水浸没的场所。
  如果传感器的外壳防护等级为IP67(防尘防浸水级)或IP68(防尘防潜水级),则最后两项可以不作要求。
  (2)直管段长度

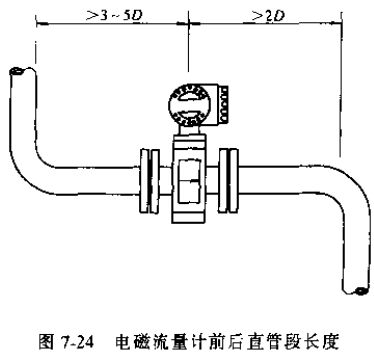

  污水流量计对表前直管段长度的要求比较低。一般,对于90°弯头、T形三通、异径管、全开阀门等流动阻力件、离传感器电极轴中心线(不是传感器进口端面)应有3~5D的直管段长度;对于不同开度的阀门,则要求有10D的直管段长度;传感器后一般应有2D的直管段长度,如图7-24所示。

  当阀门不能全开时,如果使阀门截流方向与传感器电极轴成45°安装,可大大减少附加误差。
  (3)安装位置和流动方向

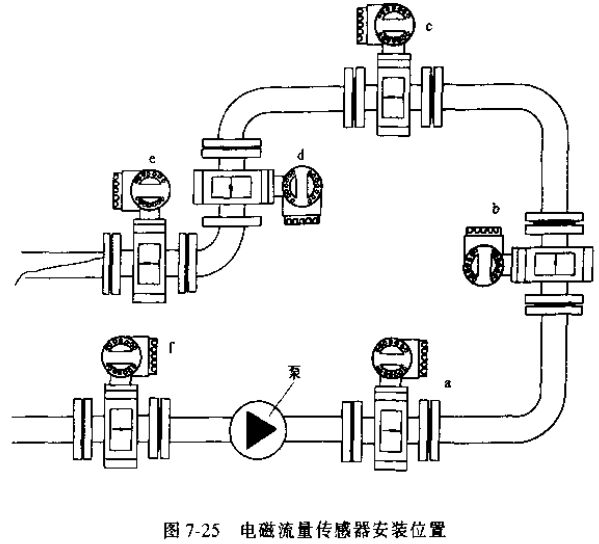

  电磁流量传感器可以水平、垂直或倾斜安装,如图7-25所示,图中a和b处为良好的安装位置。

  水平安装时,传感器电极轴必须水平放置。这样可以防止由于流体所夹带的气泡而产生的电极短时间绝缘;
  也可防止电极被流体中沉积物覆盖。不应将传感器安装在最高点,以免有气体积聚,图中c安装在管系最高处,为不良的安装位置,应予以避免。
  垂直安装时,应使流动方向向上,这样可使无流量或流量很小时,流体中所夹带的较重的固体颗粒下沉,而较轻的脂肪类物质上升离开传感器电极区。测量泥浆、矿浆等液固二相流时,垂直安装可以避免固相沉淀和传感器衬里不均匀磨损。图中d安装在一向下管道出口处,为不良的安装位置,应予以避免。
  传感器安装处应具有一定背压,图中c位置传感器出口直接排空易造成测量管内液体非满管,为不良的安装位置,应予以避免。
  为了防止传感器内产生负压,传感器应安装在泵的后面,而不应安装在泵的前面。如图中f为不良安装位置。
  (4)安装旁路管

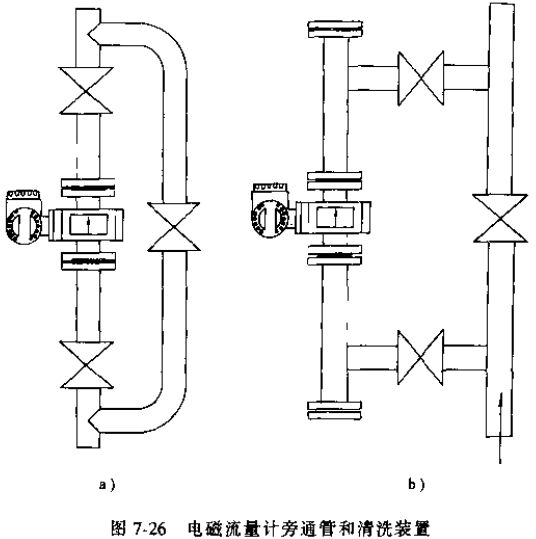

  为了便于液流静止时检查和调整零点,中小管径应尽可能安装旁路管,如图7-26a所示。在测量含有沉淀物流体时,应考虑便于清洗传感器的安装方式,如图7-26b所示。

  (5)接地
  为了使测量准确和电极不会发生电流腐蚀,电磁流量传感器必须单独接地,并使传感器和流体大约处于相同电位。分体式电磁流量计,原则上接地应在传感器侧,转换器接地应在同一接地点。在大多数情况下,传感器的内装参比电极或金属管能确保所许的电位平衡。因此,可以通过内装的参比电极和金属管将管中流体接地,将传感器的接地片与接地线相连。

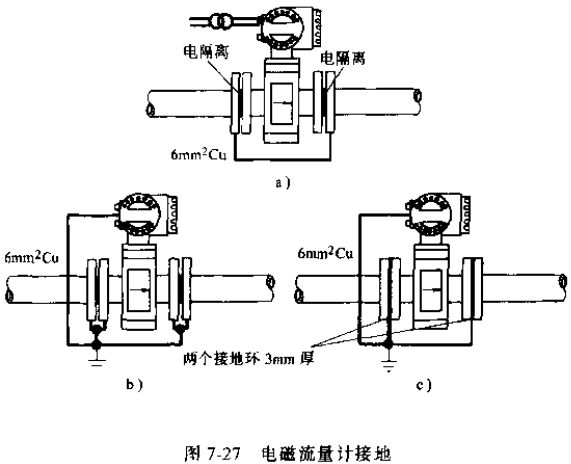

  如果传感器安装于带阴极腐蚀保护管道上,除了传感器和接地环一起接地外,还要用粗铜线绕过传感器跨接在管道的两法兰上,使阴极保护电流与传感器之间隔离,如图7-27a所示。
  对于金属非接地管道,应用粗铜线如图7-27b所示连接,保证法兰至法兰和法兰至传感器是连通的。
  对于非导电的塑料管或衬里管,如果没有参比电极或由于电位平衡电流的存在,需将流体通过接地环接地,如图7-27c所示。

  2.电磁流量转换器安装
  一体式电磁流量计无需单独安装转换器。分离型电磁流量计的转换器安装在传感器附近或仪表室。其外壳保护等级是IP65或IP64(防尘防溅水级)。

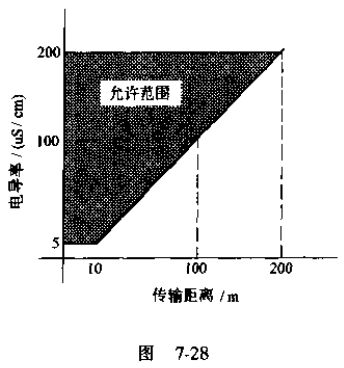

  转换器与传感器之间的距离是有限制的,它与被测介质电导率和信号电缆的型号(即电缆的屏蔽层数、分布电容和导线截面积等)有关。所以,一般应该用制造厂随仪表所附(或规定型号)的信号电缆。大多数仪表“使用说明书”对不同的介质电导率都会给出传输距离的范围,如图7-28所示就是某电磁流量计的传输距离范围。一般,单层屏蔽电缆用于工业用水和一般酸碱液体的测量,通常可传输距离100m,对于电导率较低的液体或传输距离较长时,可用多层屏蔽电缆。

  为了避免干扰信号,信号电缆必须单独穿在接地钢管内,不能把信号电缆和电源电缆安放在同一钢管内。
