金属转子流量计 返回

原理特点

FF金属管转子流量计的构造是在一根截面积自下而上逐渐扩大的垂直锥形金属管内,装有一个能够旋转自如的由金属或其它材质的转子2(或称浮子)。被液体从金属管底部进入,从顶部

金属转子流量计

原理

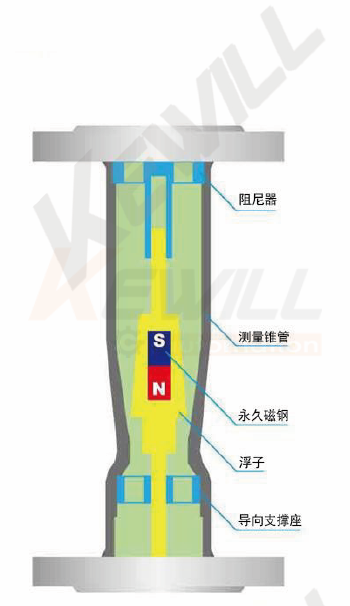

FF金属转子流量计的构造是在一根截面积自下而上逐渐扩大的垂直锥形金属管内,装有一个能够旋转自如的由金属或其它材质的转子2(或称浮子)。被液体从金属管底部进入,从顶部流出。

当流体自下而上流过垂直锥形管时,转子受到两个力的作用:一是垂直向上的推动力,它等于流体流经转了与锥形管间的环形截面所产生的压力差;另一是垂直向下的净重力,它等于转子所受重力减去流体对转子的浮力。当流量加大使压力差大干转子净重力时,转子就上升。当压力差与转子的净重力相等时,转子处于平衡状态,即停留在一定位置上。在金属管外表面上刻有读数,根据转子的停留位置,即读出被测流体的流量。

转达子流量计是变截面定压差流量计。作用在浮子上下游的压力差为定值,而浮子与锥管间环形截面积随流量而变。浮子在锥形管中的位置高低即反映流量的大小。

金属转子流量计

特点…优势

金属结构,适合于高温,高压等恶劣工况

适用于小口径和低流速介质流量测量

结构简单,工作可靠,维护量小,使用寿命长

对于直管段要求不高

较宽的流量比101

单轴灵敏指示,非接触磁耦合传动

指示器…功能与优势

测量磁场的角位移与线位移

单轴灵敏显示

双行液晶显示,可同时显示瞬时流量与累计流量

带有参数设定菜单功能

带有数据恢复,数据备份及掉电保护功能

报警与累计脉冲输出功能

有就地显示型和智能远传型,支持多种输出协议,

采用16位嵌入式微处理器,运算速度快,精度高

高清晰度背光LCD显示,汉英菜单操作

可选电池供电就地显示功能

金属管浮子流量计特点…局限性

●DN200以上管道无法测量

强磁场环节影响测量精度

金属转子流量计特点…局限性

●DN200以上管道无法测量

强磁场环节影响测量精度

应用

主要应用于石化、钢铁、电力、冶金、纺织、食品、制药、造纸等行业及市政环保、水利等领域。

技术参数

测量范围:

水(20℃):1-200000l/h

空气(20℃,0.1013Mpa0.03~4000m3h

量程比:

标准型10:1,特殊型20:1

精确度:

标准型1.5 特殊型1.0

压力等级:

标准型:DN15-DN50  40bar



夹套的压力等级为16bar,特殊要求请接洽售前技术人员



特殊型:DN15-DN50  250bar

压力损失:

7KPa-70KPa

介质温度:

标准型:-40~100℃,PTFE0~120

高温型:0-200

介质粘度:

DN15η5mPa.s(F15.1-F15.3) η30mPa.s(F15.4-F15.8)

DN25η30mPa.s          DN50-DN150:<η30mPa.s

环境温度:

远传型:40~185℃(液晶面板在-30~80℃期间性能最佳

就地指针型:-40~100

连接形式:

标准型:标准法兰

特殊型:由用户指定的任意标准法兰或螺纹

电缆接口:

隔爆型为1/2NPT内螺纹,其它M20*1.5内螺纹

标准型:12~32VDC二线制4-20mA

报警型:18~28VDC三线制4-20mA

交流型:85~265VAC 50Hz

供电电源:

电池型:3.6V7.5AH锂电池,三年

消耗功率:

≤3W

负载特性:

二线制:RLmax=50*-12Ω=600Ω@24V

报警型:最大负载电阻200Ω

交流型:最大负载电阻200Ω

报警输出:

上限或下限瞬时流量报警

开关量报警  继电器输出

液晶显示:

瞬时流量显示值范围:0-50000(带小数点)

累积流量显示值范围:0-99999999(带小数点)自动复位

防护等级:

IP65



常规耐压

口径

耐压

DN1550

40bar

DN80200

16bar
