原理特点
金属浮子流量计厂家:作用在浮子上下游的压力差为定值,而浮子与锥管间环形截面积随流量而变。
原理

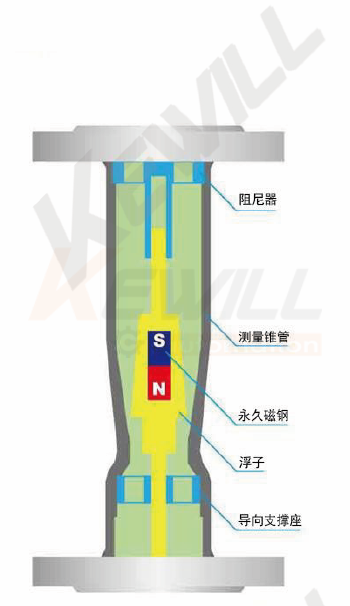

FF金属浮子流量计厂家的构造是在一根截面积自下而上逐渐扩大的垂直锥形金属管内,装有一个能够旋转自如的由金属或其它材质的转子2(或称浮子)。被液体从金属管底部进入,从顶部流出。
当流体自下而上流过垂直锥形管时,转子受到两个力的作用:一是垂直向上的推动力,它等于流体流经转了与锥形管间的环形截面所产生的压力差;另一是垂直向下的净重力,它等于转子所受重力减去流体对转子的浮力。当流量加大使压力差大干转子净重力时,转子就上升。当压力差与转子的净重力相等时,转子处于平衡状态,即停留在一定位置上。在金属管外表面上刻有读数,根据转子的停留位置,即读出被测流体的流量。
转达子流量计是变截面定压差流量计。作用在浮子上下游的压力差为定值,而浮子与锥管间环形截面积随流量而变。浮子在锥形管中的位置高低即反映流量的大小。
特点…优势
●金属结构,适合于高温,高压等恶劣工况
●适用于小口径和低流速介质流量测量
●结构简单,工作可靠,维护量小,使用寿命长
●对于直管段要求不高
●较宽的流量比10:1
●单轴灵敏指示,非接触磁耦合传动
指示器…功能与优势
●测量磁场的角位移与线位移
●单轴灵敏显示
●双行液晶显示,可同时显示瞬时流量与累计流量
●带有参数设定菜单功能
●带有数据恢复,数据备份及掉电保护功能
●报警与累计脉冲输出功能
●有就地显示型和智能远传型,支持多种输出协议,
●采用16位嵌入式微处理器,运算速度快,精度高
●高清晰度背光LCD显示,汉英菜单操作
●可选电池供电就地显示功能
金属管浮子流量计特点…局限性
●DN200以上管道无法测量
●强磁场环节影响测量精度
特点…局限性
●DN200以上管道无法测量
●强磁场环节影响测量精度
应用
主要应用于石化、钢铁、电力、冶金、纺织、食品、制药、造纸等行业及市政环保、水利等领域。
选型表
FF- | 金属管浮子流量计 | ||||||||
| 结构形式 | ||||||||
| 基础型,下进上出 | ||||||||
| 下进上横出 | ||||||||
| 下横进上横出 | ||||||||
| 右进左出 | ||||||||
| 左进右出 | ||||||||
| 通径代码 | ||||||||
| DN15 DN25 DN50 DN80 DN100 DN200 例如:DN15口径选项代码“15” | ||||||||
| 量程编码 | ||||||||
| 详见量程编码表 | ||||||||
| 测量管材质 | ||||||||
| 主体材质:碳钢 | ||||||||
| 主体材质:不锈钢1.4301(304) | ||||||||
| 主体材质:不锈钢1.4435(316L) | ||||||||
| 主体材质:不锈钢1.4435(316L)+内衬材料PTFE(聚四氟乙烯) | ||||||||
| 主体材质:钛合金 | ||||||||
| 供电电源 | ||||||||
| DC 24V | ||||||||
| AC 220V | ||||||||
| 3.6V DC 锂电池供电Battery power supply | ||||||||
| 显示表头样式 | ||||||||
| 就地指针指示型 | ||||||||
| 液晶显示+指针显示型(4~20mA+继电器) | ||||||||
| 智能型 | ||||||||
| 输出信号及通讯 | ||||||||
| 无输出 | ||||||||
| 4~20mA | ||||||||
| 脉冲输出 | ||||||||
| 辅助信号:继电器功能输出 | ||||||||
| 介质温度 | ||||||||
| -40℃~100℃ (标准指针显示型可选) | ||||||||
| -30℃~80℃ (液晶显示型可选) | ||||||||
| 0℃~120℃ (PTFE内衬型适用温度) | ||||||||
| 0℃~150℃(耐高温指针显示型可选) | ||||||||
FF- |
|
|
|
|
|
|
|
| ←选型示例 |
选型表
过程连接耐压等级 |
| EN 1092-1(DIN) PN6 |
| EN 1092-1(DIN) PN10 | |
| EN 1092-1(DIN) PN16 | |
| EN 1092-1(DIN) PN25 | |
| EN 1092-1(DIN) PN40 | |
| EN 1092-1(DIN) PN63 | |
| EN 1092-1(DIN) PN100 | |
| EN 1092-1(DIN) PN250 | |
| 产品应用地特殊标准HG20594 |
备选项: 附加机构 |
| 高温定制型 |
| 高压定制型 | |
| 气体介质阻尼定制型 | |
| 保温夹套型 | |
| 螺纹连接定制型 |
