原理特点

金属浮子流量计品牌:作用在浮子上下游的压力差为定值,而浮子与锥管间环形截面积随流量而变。

原理

FF金属浮子流量计品牌,哪个最好?当然是德国科威勒了,进口品牌,原装器件,价格实惠,质量保障!FF金属管浮子流量计的构造是在一根截面积自下而上逐渐扩大的垂直锥形金属管内,装有一个能够旋转自如的由金属或其它材质的转子2(或称浮子)。被液体从金属管底部进入,从顶部流出。

当流体自下而上流过垂直锥形管时,转子受到两个力的作用:一是垂直向上的推动力,它等于流体流经转了与锥形管间的环形截面所产生的压力差;另一是垂直向下的净重力,它等于转子所受重力减去流体对转子的浮力。当流量加大使压力差大干转子净重力时,转子就上升。当压力差与转子的净重力相等时,转子处于平衡状态,即停留在一定位置上。在金属管外表面上刻有读数,根据转子的停留位置,即读出被测流体的流量。

转达子流量计是变截面定压差流量计。作用在浮子上下游的压力差为定值,而浮子与锥管间环形截面积随流量而变。浮子在锥形管中的位置高低即反映流量的大小。

特点…优势

金属结构,适合于高温,高压等恶劣工况

适用于小口径和低流速介质流量测量

结构简单,工作可靠,维护量小,使用寿命长

对于直管段要求不高

较宽的流量比101

单轴灵敏指示,非接触磁耦合传动

指示器…功能与优势

测量磁场的角位移与线位移

单轴灵敏显示

双行液晶显示,可同时显示瞬时流量与累计流量

带有参数设定菜单功能

带有数据恢复,数据备份及掉电保护功能

报警与累计脉冲输出功能

有就地显示型和智能远传型,支持多种输出协议,

采用16位嵌入式微处理器,运算速度快,精度高

高清晰度背光LCD显示,汉英菜单操作

可选电池供电就地显示功能

金属管浮子流量计特点…局限性

●DN200以上管道无法测量

强磁场环节影响测量精度

金属管浮子流量计特点…局限性

●DN200以上管道无法测量

强磁场环节影响测量精度

应用

主要应用于石化、钢铁、电力、冶金、纺织、食品、制药、造纸等行业及市政环保、水利等领域。

技术参数

测量范围:

水(20℃):1-200000l/h

空气(20℃,0.1013Mpa0.03~4000m3h

量程比:

标准型10:1,特殊型20:1

精确度:

标准型1.5 特殊型1.0

压力等级:

标准型:DN15-DN50  40bar



夹套的压力等级为16bar,特殊要求请接洽售前技术人员



特殊型:DN15-DN50  250bar

压力损失:

7KPa-70KPa

介质温度:

标准型:-40~100℃,PTFE0~120

高温型:0-200

介质粘度:

DN15η5mPa.s(F15.1-F15.3) η30mPa.s(F15.4-F15.8)

DN25η30mPa.s          DN50-DN150:<η30mPa.s

环境温度:

远传型:40~185℃(液晶面板在-30~80℃期间性能最佳

就地指针型:-40~100

连接形式:

标准型:标准法兰

特殊型:由用户指定的任意标准法兰或螺纹

电缆接口:

隔爆型为1/2NPT内螺纹,其它M20*1.5内螺纹

标准型:12~32VDC二线制4-20mA

报警型:18~28VDC三线制4-20mA

交流型:85~265VAC 50Hz

供电电源:

电池型:3.6V7.5AH锂电池,三年

消耗功率:

≤3W

负载特性:

二线制:RLmax=50*-12Ω=600Ω@24V

报警型:最大负载电阻200Ω

交流型:最大负载电阻200Ω

报警输出:

上限或下限瞬时流量报警

开关量报警  继电器输出

液晶显示:

瞬时流量显示值范围:0-50000(带小数点)

累积流量显示值范围:0-99999999(带小数点)自动复位

防护等级:

IP65



常规耐压

口径

耐压

DN1550

40bar

DN80200

16bar

工作原理图示

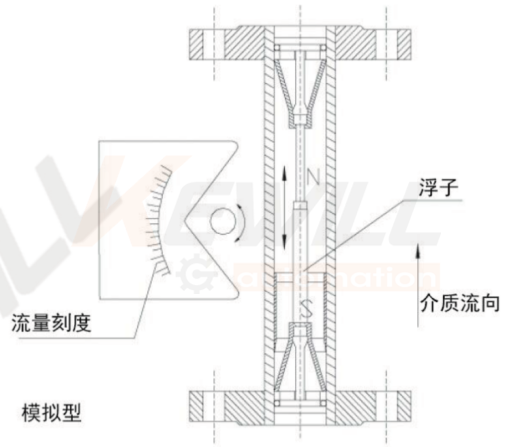

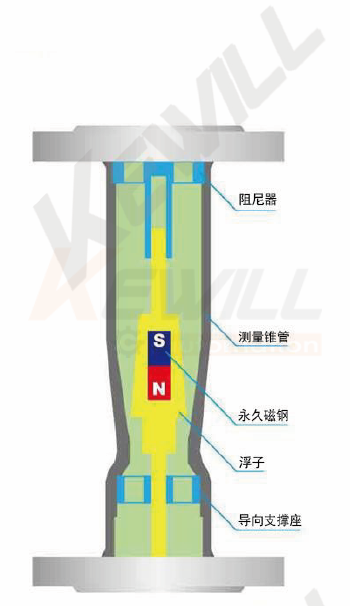

金属管浮子流量计的内置磁钢,在浮子随介质上下移动时,磁场随浮子的移动而变化。

就地显示型

由就地指示器中的随动磁钢与浮子内磁钢耦合;而发生转动,同时电动指针。通过刻度盘指示出此时流 量大小。(如下图所示)

智能远传 型

由智能型指示器中的随动磁钢与浮子内磁钢耦合,而发生转动,同时带动传感磁钢及指针,通过一个磁 传感器将磁场变化转化为电信号,经A/D转化,数字滤波,温度补偿,微处理器处理,D/A输出,LCD液晶显示,来显示出瞬时流量及累积流量大小。(如下图所示)

显示&远传部件说明

K1机械式型指示器

指示器是直接用测量管中浮子带动随动磁钢旋转从而带动指针轴,通过刻度盘直接显示瞬时流量值,因此其结果简单,无任何修正,可靠性高.

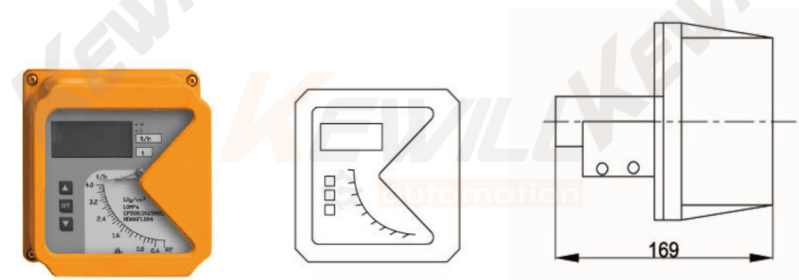

K2智能型指示器

方形铸铝壳体

单独的机械指针指示器瞬时流量

●5位液晶数字显示瞬时流量计及8位数字显示累积流量

输出4~20mA电流信号

上、下限报警

开关动作点参数设定方法灵活设定。输出继电器

脉冲输出

最小间隔50毫秒一个脉冲,每个脉冲代表一个单位瞬时流量,当报警限值设定为零时,该报警输出功能转换为脉冲输出方式,因此在单个报警输出方式与脉冲输出方式只能选其一数据备份及掉电保护功能

●3.6V锂电池供电可选(无输出可液晶显示)

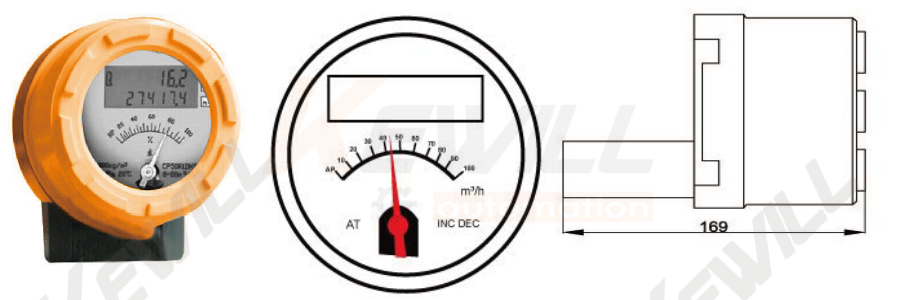

K3智能型指示器

●拥有K1.K2型指示器全部功能,可提供防爆功能选项

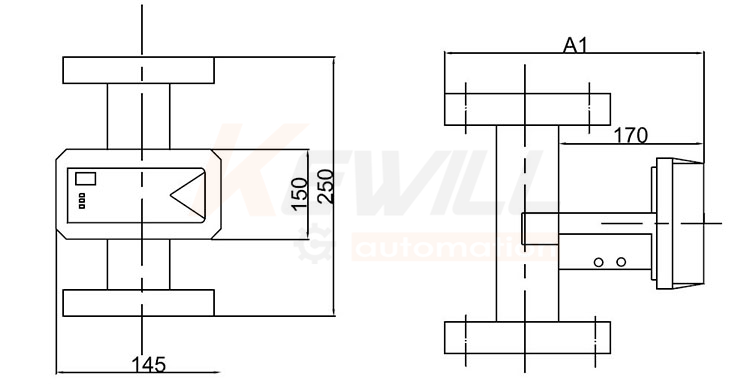

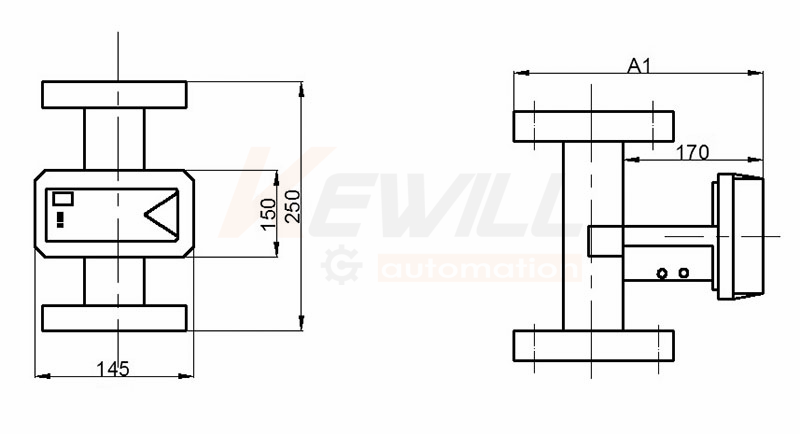

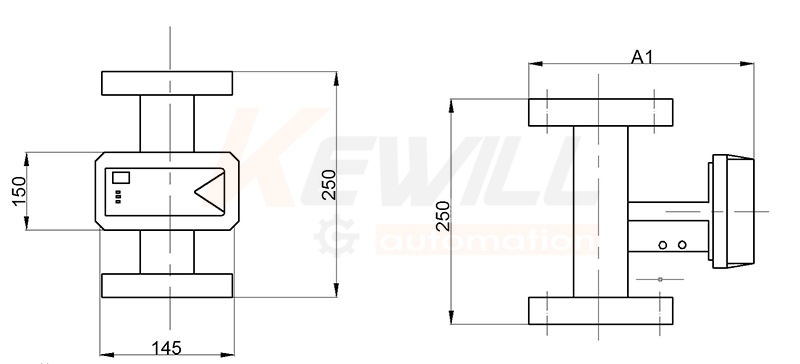

A型下进上出 基础结构

外形尺寸

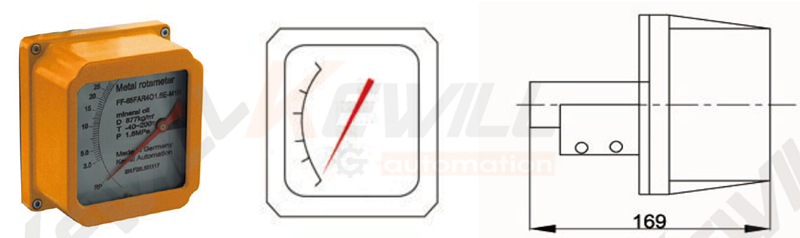

M1.M2指示单元外观

口径

高度(mm)

A1(mm)

压力损失KPa

重量(kg)

DN15

250

220

14

3.7

DN25

250

230

19

5.2

DN50

250

255

23

8.7

DN80

250

270

33

14.2

DN100

250

280

42

15.2

DN150

250

320

60

33.7

DN200

350

350

70

48.7

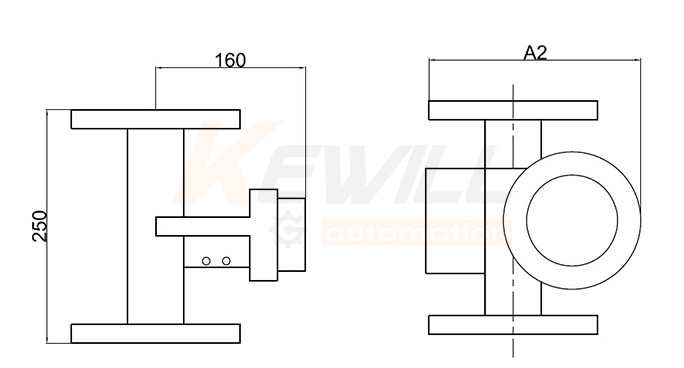

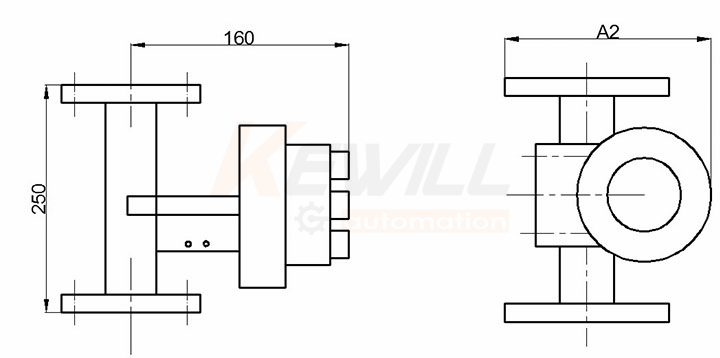

M4指示单元外观

口径

高度(mm)

A2

压力损失(KPa

重量(kg)

DN15

250

241

14

3.7

DN25

250

280

19

5.2

DN50

250

300

23

8.7

DN80

250

330

33

14.2

DN100

250

350

42

15.2

DN150

250

405

60

33.7

DN200

350

460

70

48.7

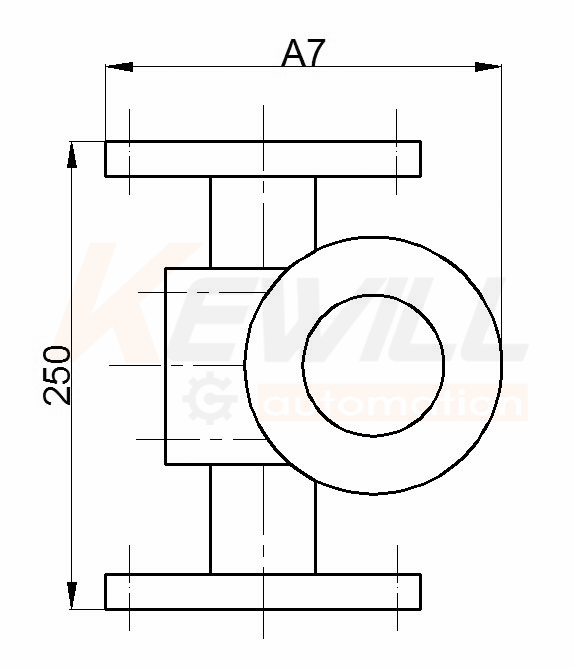

A型下进上出 PTFE结构

外形尺寸

口径

高度(mm)

A1(mm)

A7(mm)

重量(kg)

DN15

250

220

135

6

DN25

250

230

135

6

DN50

250

235

195

11

DN80

250

270

225

16.5

DN100

250

280

250

17.5

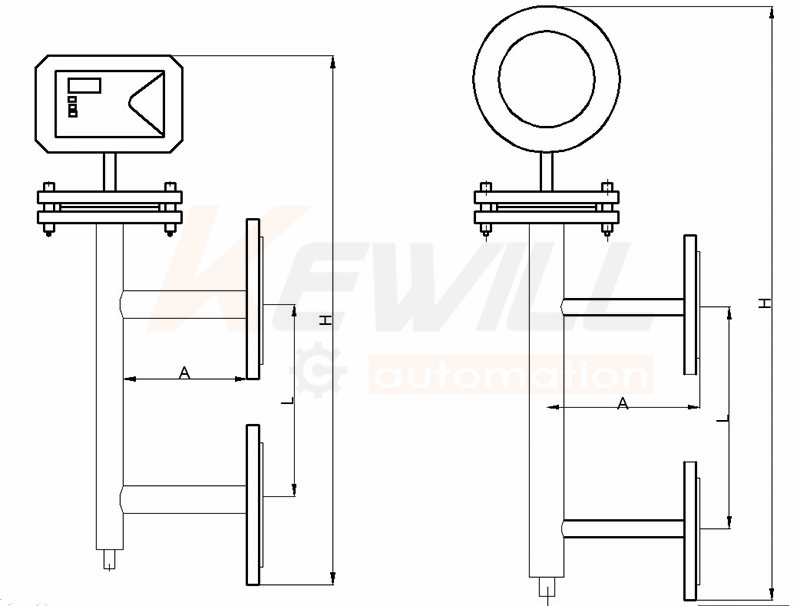

B型下进上平出 PTFE结构

外形尺寸

口径

H高度(mm)

L(mm)

Amm

压力损失(KPa

重量(kg)

DN15

560

260

120

18

7

DN25

560

260

120

22

8

DN50

600

260

120

28

15

DN80

700

260

150

36

25

DN100

700

260

150

45

29

DN150

760

300

150

58

50

DN200

800

300

200

70

61

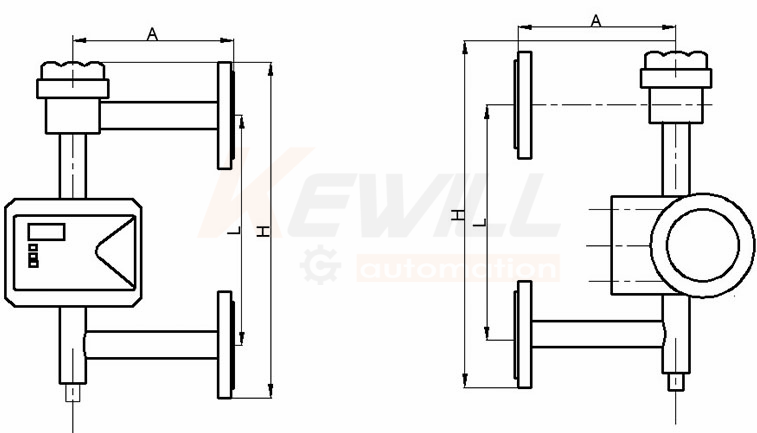

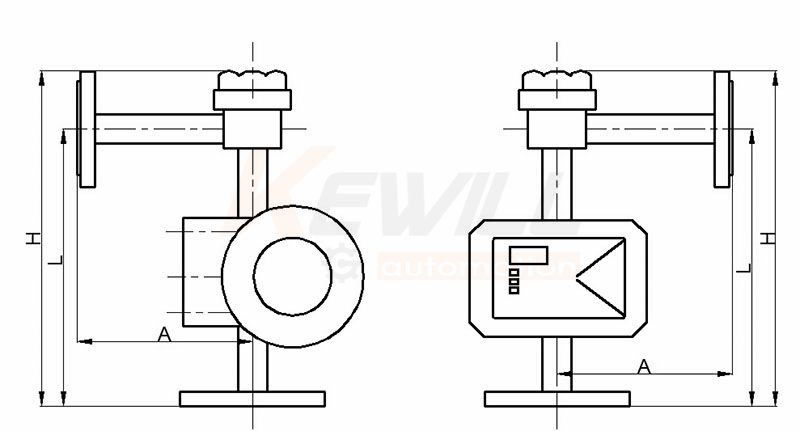

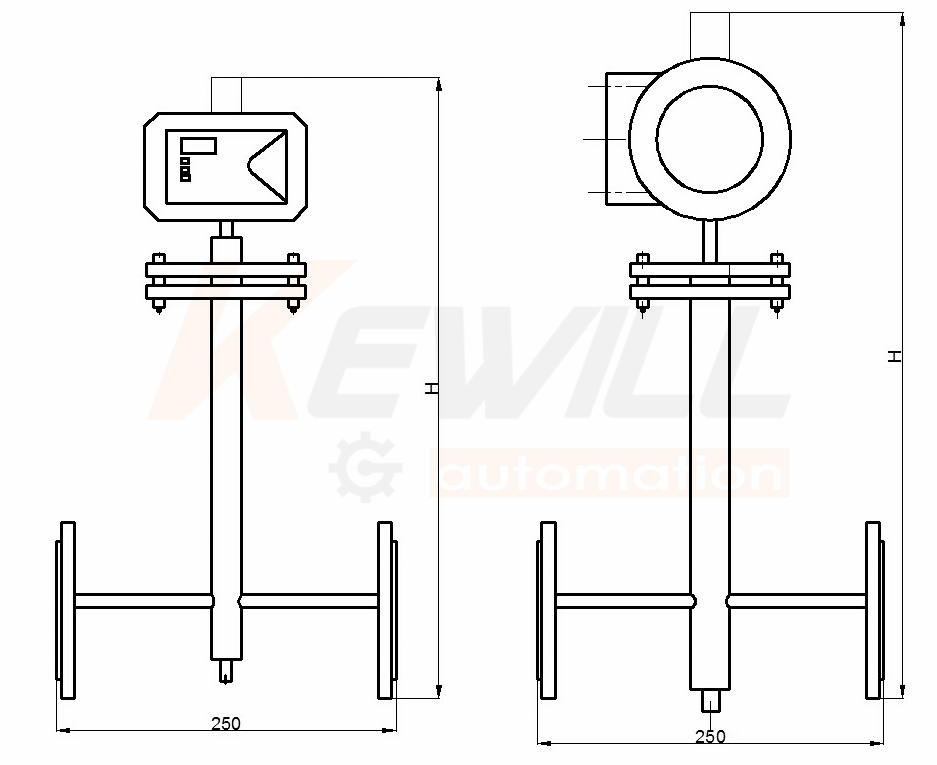

C型下平进上平出 普通结构

外形尺寸

口径

H高度(mm)

L(mm)

Amm

压力损失(KPa

重量(kg)

DN15

500

250

120

20

5

DN25

500

250

120

28

8

DN50

650

250

120

33

14

DN80

800

300

150

45

31

DN100

800

300

150

53

50

DN150

850

350

180

63

67

DN200

880

400

200

70

81

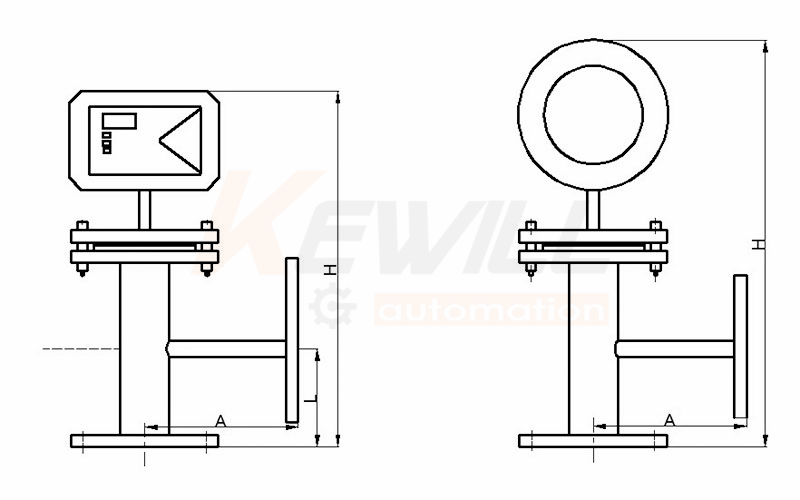

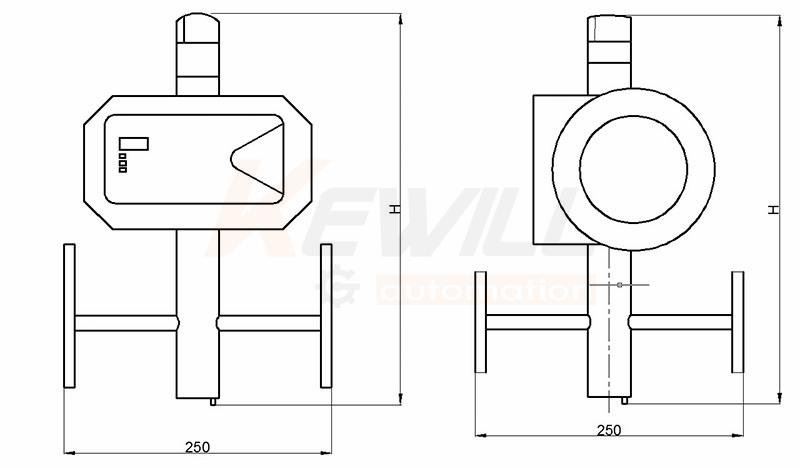

D型右进左出 普通结构

外形尺寸

口径

H高度(mm)

压力损失(KPa

重量(kg)

DN15

430

30

6.5

DN25

450

35

10.5

DN50

540

40

21

DN80

557

45

32

DN100

570

50

48

E型右进左出 普通结构

外形尺寸

口径

H高度(mm)

A1(mm)

A2mm

重量(kg)

DN15

250

220

211

3.7

DN25

250

230

280

5.2

DN50

250

255

300

8.7

DN80

250

270

330

14.2

DN100

250

280

350

15.2

DN150

250

320

405

33.7

DN200

350

350

460

48.7

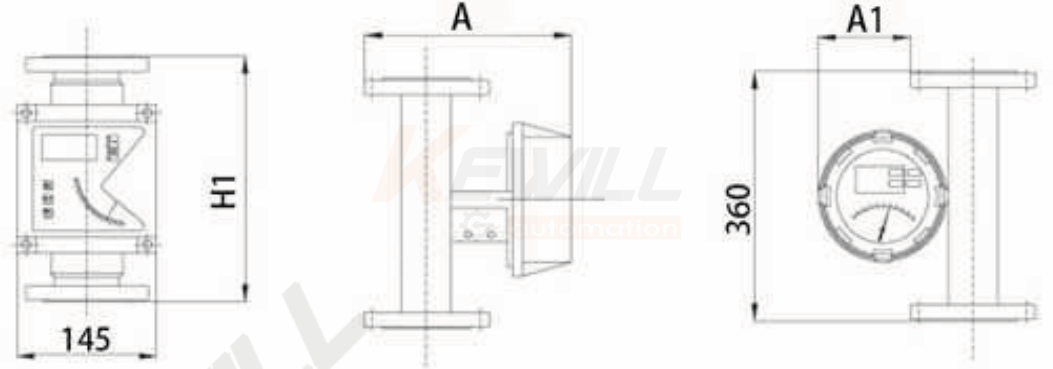

高温、高压型仪表结构

高温型结构

选型代码:/1

高温结构与标准型结构的区别是加大了测量管与指示器之间的距离,这样既可增加散热也可增加隔热材料的厚度

高温结构只适用于K1指针显示指示器,测量范围:-80℃-+300℃

符号

DN15

DN25

DN50

DN80

DN100

DN150

DN200

L

270

280

305

320

330

370

400

高压型结构

选型代码:/2

规格

A

A1

H

重量(kg)

DN15

240

265

250

8

DN25

250

285

250

12

DN50

270

330

350

36

DN80

300

375

350

53

DN100

320

405

350

71

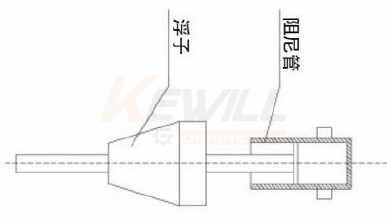

阻尼器装置结构

选型代码:/3

流量与压力不稳定的液态介质适用

气体介质适用

夹套型结构

选型代码:/4

适用于被测介质玩的需要加热或冷却的工况,夹套厚度16mm,推荐接口DN15法兰型,耐压1.6Mpa

选型表

FF-

金属管浮子流量计



结构形式



基础型,下进上出



下进上横出



下横进上横出



右进左出



左进右出



通径代码



DN15 DN25 DN50 DN80 DN100 DN200  例如:DN15口径选项代码“15”



量程编码



详见量程编码表



测量管材质



主体材质:碳钢



主体材质:不锈钢1.4301(304)



主体材质:不锈钢1.4435(316L)



主体材质:不锈钢1.4435(316L)+内衬材料PTFE(聚四氟乙烯)



主体材质:钛合金



供电电源



DC 24V



AC 220V



3.6V  DC 锂电池供电Battery power supply



显示表头样式



就地指针指示型



液晶显示+指针显示型(4~20mA+继电器)



智能型



输出信号及通讯



无输出



4~20mA



脉冲输出



辅助信号:继电器功能输出



介质温度



-40~100 (标准指针显示型可选)



-30~80 (液晶显示型可选)



0~120 (PTFE内衬型适用温度)



0~150(耐高温指针显示型可选)

FF-

















←选型示例



过程连接耐压等级



EN 1092-1(DIN) PN6



EN 1092-1(DIN) PN10



EN 1092-1(DIN) PN16



EN 1092-1(DIN) PN25



EN 1092-1(DIN) PN40



EN 1092-1(DIN) PN63



EN 1092-1(DIN) PN100



EN 1092-1(DIN) PN250



产品应用地特殊标准HG20594



备选项:             附加机构



高温定制型



高压定制型



气体介质阻尼定制型



保温夹套型



螺纹连接定制型
