    原理特点

    FF金属管浮子流量计的构造是在一根截面积自下而上逐渐扩大的垂直锥形金属管内，装有一个能够旋转自如的由金属或其它材质的转子2(或称浮子)。被液体从金属管底部进入，从顶部流出

    FF金属浮子流量计

    原理，结构

    FF金属管浮子流量计的构造是在一根截面积自下而上逐渐扩大的垂直锥形金属管内，装有一个能够旋转自如的由金属或其它材质的转子2(或称浮子)。被液体从金属管底部进入，从顶部流出。当流体自下而上流过垂直锥形管时，转子受到两个力的作用:一是垂直向上的推动力，它等于流体流经转了与锥形管间的环形截面所产生的压力差;另一是垂直向下的净重力，它等于转子所受重力减去流体对转子的浮力。当流量加大使压力差大干转子净重力时，转子就上升。当压力差与转子的净重力相等时，转子处于平衡状态，即停留在一定位置上。在金属管外表面上刻有读数，根据转子的停留位置，即读出被测流体的流量。转达子流量计是变截面定压差流量计。作用在浮子上下游的压力差为定值，而浮子与锥管间环形截面积随流量而变。浮子在锥形管中的位置高低即反映流量的大小。



    FF浮子流量计



    FF金属管浮子流量计特点…优势

    ●金属结构，适合于高温，高压等恶劣工况

    ●适用于小口径和低流速介质流量测量

    ●结构简单,工作可靠,维护量小,使用寿命长

    ●对于直管段要求不高

    ●较宽的流量比10：1

    ●单轴灵敏指示，非接触磁耦合传动

    指示器…功能与优势

    ●测量磁场的角位移与线位移

    ●单轴灵敏显示

    ●双行液晶显示,可同时显示瞬时流量与累计流量

    ●带有参数设定菜单功能

    ●带有数据恢复，数据备份及掉电保护功能

    ●报警与累计脉冲输出功能

    ●有就地显示型和智能远传型，支持多种输出协议，

    ●采用16位嵌入式微处理器，运算速度快，精度高

    ●高清晰度背光LCD显示，汉英菜单操作

    ●可选电池供电就地显示功能

    金属管浮子流量计特点…局限性

    ●DN200以上管道无法测量

    ●强磁场环节影响测量精度



    金属浮子流量计



    应用

    主要应用于石化、钢铁、电力、冶金、纺织、食品、制药、造纸等行业及市政环保、水利等领域。

    技术参数

    测量范围： 水（20℃）：1-200000l/h
    空气（20℃，0.1013Mpa）0.03~4000m3h
    量程比： 标准型10:1，特殊型20:1
    精确度： 标准型1.5级 特殊型1.0级
    压力等级： 标准型：DN15-DN50  40bar
    压力损失： 夹套的压力等级为16bar，特殊要求请接洽售前技术人员
    特殊型：DN15-DN50  250bar
    7KPa-70KPa
    介质温度： 标准型：-40℃~100℃，PTFE：0℃~120℃
    高温型：0℃-200℃
    介质粘度： DN15：η＜5mPa.s(F15.1-F15.3) η30＜mPa.s(F15.4-F15.8)
    DN25：η＜30mPa.s          DN50-DN150：＜η＜30mPa.s
    环境温度： 远传型：40℃~185℃（液晶面板在-30℃~80℃期间性能最佳）
    就地指针型：-40℃~100℃
    连接形式： 标准型：标准法兰
    特殊型：由用户指定的任意标准法兰或螺纹
    电缆接口： 隔爆型为1/2NPT内螺纹，其它M20*1.5内螺纹
    标准型：12~32VDC二线制4-20mA
    报警型：18~28VDC三线制4-20mA
    交流型：85~265VAC 50Hz
    供电电源： 电池型：3.6V，7.5AH锂电池，三年
    消耗功率： ≤3W
    负载特性： 二线制：RLmax=50*（-12）Ω=600Ω@24V
    报警型:最大负载电阻200Ω
    交流型：最大负载电阻200Ω
    报警输出： 上限或下限瞬时流量报警
    开关量报警  继电器输出
    液晶显示： 瞬时流量显示值范围：0-50000（带小数点）
    累积流量显示值范围：0-99999999（带小数点）自动复位

    防护等级： IP65
    常规耐压 口径 耐压
    DN15～50 40bar
    DN80～200 16bar

    工作原理图示

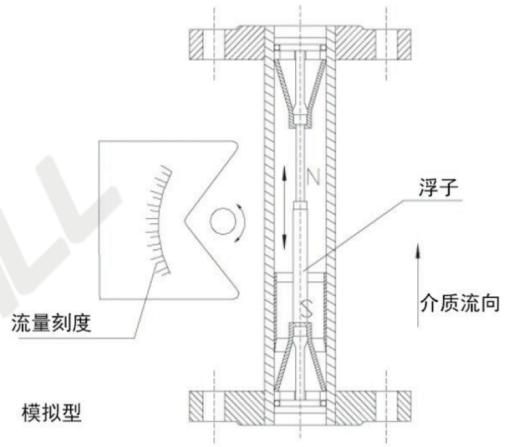

    金属管浮子流量计的内置磁钢，在浮子岁介质上下移动时，磁场随浮子的移动而变化。

    a.就地显示型：

    由就地指示器中的随动磁钢与浮子内磁钢耦合;而发生转动，同时电动指针。通过刻度盘指示出此时流量大小。(如下左图所示)







    b.智能远传型

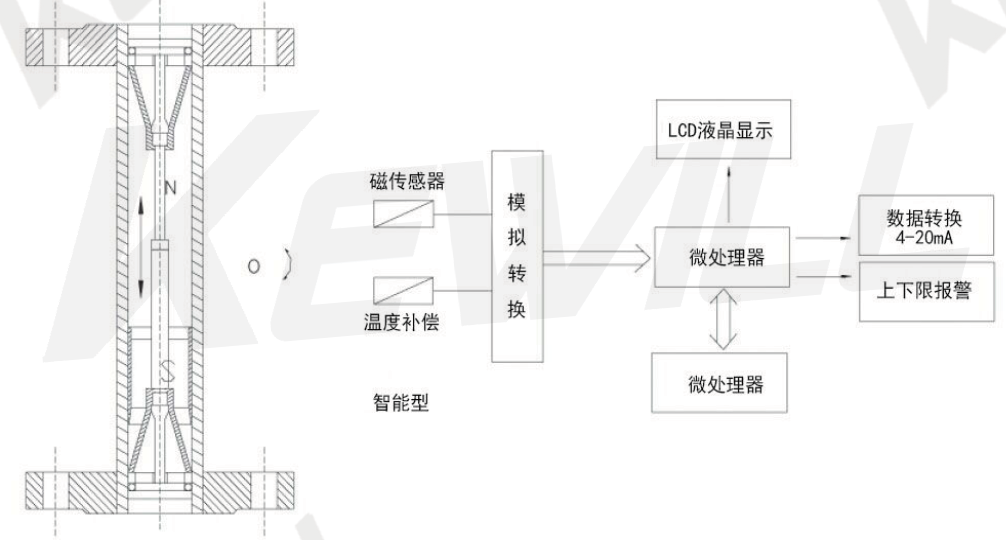

    由智能型指示器中的随动磁钢与浮子内磁钢耦合，而发生转动，同时带动传感磁钢及指针，通过一个磁传感器将磁场变化转化为电信号，经A/D转化，数字滤波，温度补偿，微处理器处理，D/A输出，LCD液晶显示，来显示出瞬时流量及累积流量大小。(如上右图所示)



    智能远传型



    显示&远传部件说明

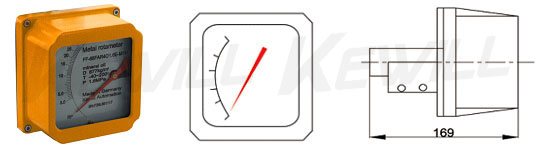

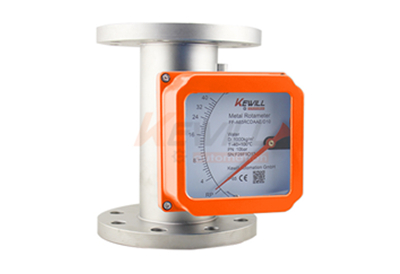

    K1机械式型指示器

    指示器是直接用测量管中浮子带动随动磁钢旋转从而带动指针轴，通过刻度盘直接显示瞬时流量值，因此其结果简单，无任何修正，可靠性高.



    K1机械式型指示器

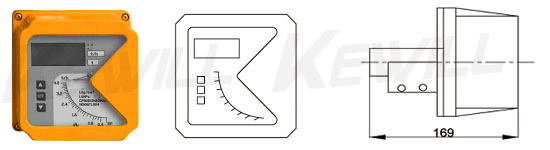

    K2智能型指示器

    .



    K2智能型指示器

    ●方形铸铝壳体



    ●单独的机械指针指示器瞬时流量

    ●5位液晶数字显示瞬时流量计及8位数字显示累积流量

    ●输出4~20mA电流信号体

    ●上、下限报警开关动作点参数设定方法灵活设定。输出继电器

    ●脉冲输出

    最小间隔50毫秒一个脉冲，每个脉冲代表一个单位瞬时流量，当报警限值设定为零时，该报警输出功能转换为脉冲输出方式，因此在单个报警输出方式与脉冲输出方式只能选其一

    ●数据备份及掉电保护功能体

    ●3.6V锂电池供电可选(无输出可液晶显示)

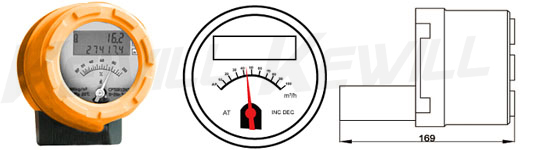

    K3智能型指示器

    ●拥有K1.K2型指示器全部功能,可提供防爆功能选项



    K3智能型指示器

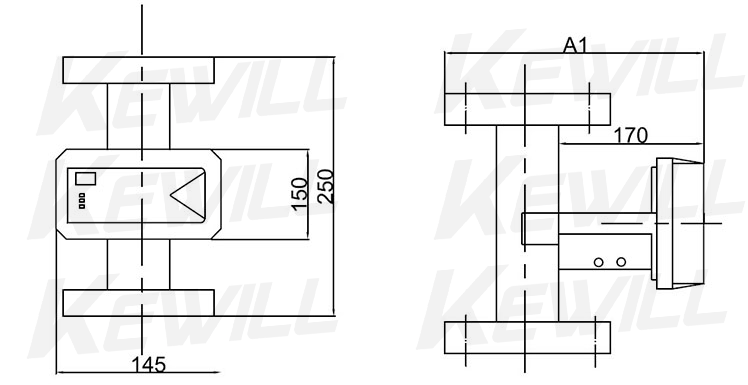

    A型下进上出 基础结构

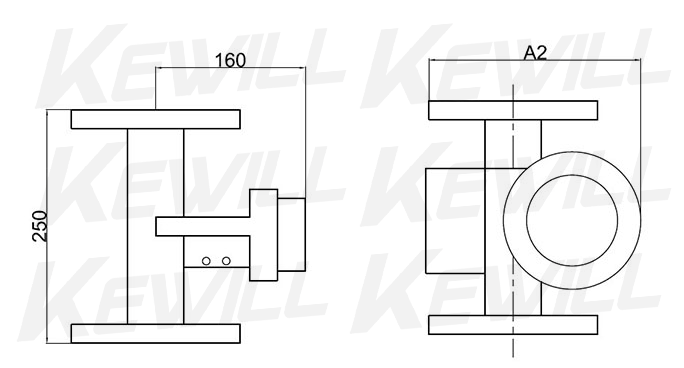

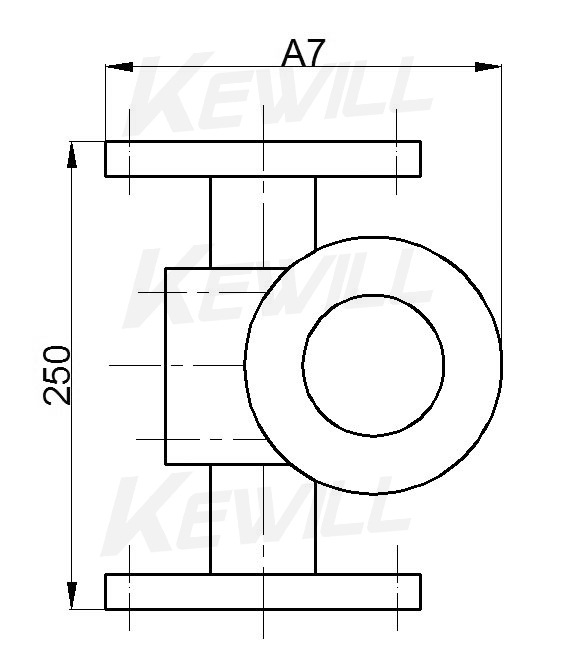

    外形尺寸



    M1.M2指示单元外观



    M1.M2指示单元外观

    口径

    高度(mm)

    L(mm)

    压力损失（KPa）

    重量(kg)

    DN15

    250

    220

    14

    3.7

    DN25

    250

    230

    19

    5.2

    DN50

    250

    255

    23

    8.7

    DN80

    250

    270

    33

    14.2

    DN100

    250

    280

    42

    15.2

    DN150

    250

    320

    60

    33.7

    DN200

    350

    350

    70

    48.7



    M4指示单元外观



    M4指示单元外观

    口径

    高度(mm)

    L

    压力损失（KPa）

    重量(kg)

    DN15

    250

    241

    14

    3.7

    DN25

    250

    280

    19

    5.2

    DN50

    250

    300

    23

    8.7

    DN80

    250

    330

    33

    14.2

    DN100

    250

    350

    42

    15.2

    DN150

    250

    405

    60

    33.7

    DN200

    350

    460

    70

    48.7

    A型下进上出 PTFE结构

    外形尺寸



    A型下进上出 PTFE结构
    A型下进上出 PTFE结构



    口径

    高度(mm)

    L(mm)

    L1(mm)

    重量(kg)

    DN15

    250

    220

    135

    6

    DN25

    250

    230

    135

    6

    DN50

    250

    235

    195

    11

    DN80

    250

    270

    225

    16.5

    DN100

    250

    280

    250

    17.5

    B型下进上平出 PTFE结构

    外形尺寸



    B型下进上平出 PTFE结构
    B型下进上平出 PTFE结构



    口径

    H高度(mm)

    L(mm)

    A（mm）

    压力损失（KPa）

    重量(kg)

    DN15

    560

    260

    120

    18

    7

    DN25

    560

    260

    120

    22

    8

    DN50

    600

    260

    120

    28

    15

    DN80

    700

    260

    150

    36

    25

    DN100

    700

    260

    150

    45

    29

    DN150

    760

    300

    150

    58

    50

    DN200

    800

    300

    200

    70

    61

    C型下平进上平出 普通结构

    外形尺寸



    C型下平进上平出 普通结构
    C型下平进上平出 普通结构



    口径

    H高度(mm)

    L(mm)

    A（mm）

    压力损失（KPa）

    重量(kg)

    DN15

    500

    250

    120

    20

    5

    DN25

    500

    250

    120

    28

    8

    DN50

    650

    250

    120

    33

    14

    DN80

    800

    300

    150

    45

    31

    DN100

    800

    300

    150

    53

    50

    DN150

    850

    350

    180

    63

    67

    DN200

    880

    400

    200

    70

    81

    D型右进左出 普通结构

    外形尺寸



    D型右进左出 普通结构
    D型右进左出 普通结构



    口径

    H高度(mm)

    压力损失（KPa）

    重量(kg)

    DN15

    430

    30

    6.5

    DN25

    450

    35

    10.5

    DN50

    540

    40

    21

    DN80

    557

    45

    32

    DN100

    570

    50

    48

    E型右进左出 普通结构

    外形尺寸



    E型右进左出 普通结构
    E型右进左出 普通结构



    口径

    H高度(mm)

    L(mm)

    L1（mm）

    重量(kg)

    DN15

    250

    220

    211

    3.7

    DN25

    250

    230

    280

    5.2

    DN50

    250

    255

    300

    8.7

    DN80

    250

    270

    330

    14.2

    DN100

    250

    280

    350

    15.2

    DN150

    250

    320

    405

    33.7

    DN200

    350

    350

    460

    48.7

    高温、高压型仪表结构

    高温结构图 选型代码:/1

    高温结构与标准型结构的区别是加大了测量管与指示器之间的距离，这样即可增加散热也可增加隔热材料的厚度

    高温结构只适用于K1指针显示指示器,测量范围:-80℃-+300℃

    符号 DN15 DN25 DN50 DN80 DN100 DN150 DN200
    L 270 280 305 320 330 370 400



    高温结构图

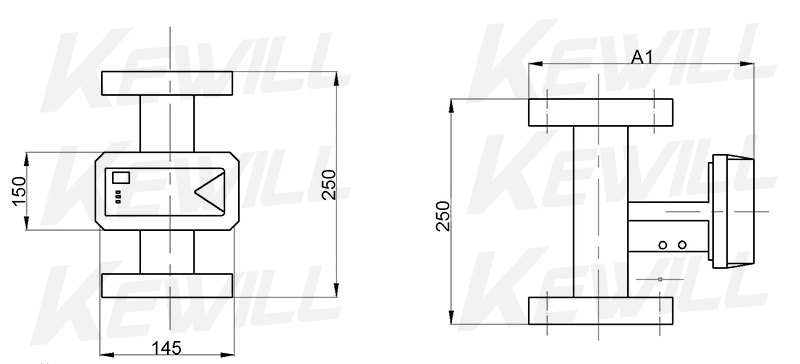

    高压结构 选型代码:/2







    规格 A A1 H 重量(kg)
    DN15 240 265 250 8
    DN25 250 285 250 12
    DN50 270 330 350 36
    DN80 300 375 350 53
    DN100 320 405 350 71

    阻尼器装置结构 选型代码:/3

    流量与压力不稳定的液态介质适用

    气体介质适用



    ff-5



    夹套型结构 选型代码:/4

    适用于被测介质温度需要加热或冷却的工况,夹套厚度16mm,推荐接口DN15法兰型,耐压1.6Mpa

    常用气体密度表

    压力：0.1013MP 温度：20℃ 单位：kg/m3

    名称

    密度

    名称

    密度

    名称

    密度

    名称

    密度

    空气

    1.2041

    丙烷

    1.8332

    苯

    3.2476

    氟

    1.5798

    氮

    1.1646

    正丁烷

    2.4163

    一氧化碳

    1.165

    氯

    2.9476

    氧

    1.3302

    异丁烷

    2.4163

    二氧化碳

    1.829

    氯甲烷

    2.099

    氦

    0.1664

    正戊烷

    2.9994

    一氧化氮

    1.2474

    氯乙烷

    2.6821

    氢

    0.1664

    乙烯

    1.166

    二氧化氮

    1.9121

    氨

    0.708

    氪

    3.4835

    丙烯

    1.7495

    一氧化二氮

    1.8302

    氟利昂-11

    5.711

    氙

    5.4582

    丁烯-1

    2.3326

    硫化氢

    1.4169

    氟利昂-12

    5.0269

    氖

    0.8391

    顺丁烯-2

    2.3327

    氟化氢

    1.1235

    氟利昂-13

    4.3428

    氩

    1.6605

    反丁烯-2

    2.3327

    氧硫化碳

    2.4973

    氟利昂-113

    7.79

    甲烷

    0.6669

    异丁烯

    2.3327

    臭氧

    1.9952



    乙烷

    1.25

    乙炔

    1.083

    二氧化硫

    2.726



    常用液体密度表

    名称

    密度

    名称

    密度

    名称

    密度

    名称

    密度

    水

    998.3

    乙醇

    789.2

    间甲醇

    1034

    氟仿

    1490

    水银

    13545

    乙二醇

    1113

    对甲酚

    1011

    四氯化碳

    1594

    溴

    3120

    正丙醇

    804.4

    甲酸甲酯

    975

    邻二甲苯

    880

    硫酸

    1834

    乙丙醇

    785.1

    丙酸甲酯

    915

    间二甲苯

    864

    硝酸

    1512

    正丁醇

    809.6

    甲酸

    1220

    对二甲苯

    861

    盐酸（30%）

    1193

    乙腈

    783

    乙酸

    1049

    甲苯

    866

    环丁

    1261

    正戊醇

    813

    丙酸

    993

    邻氯甲苯

    1081

    丙嗣

    791

    乙醛

    783

    苯胺

    1021

    间氯甲苯

    1072

    甲乙嗣

    803

    丙醛

    808

    丙腈

    781.8

    环己烷

    778

    酚

    1050

    环已酮

    946.6

    丁腈

    790

    乙烷

    660

    二氧化碳

    1262

    二乙醚

    714

    噻吩

    1065

    庚烷

    684

    乙醇胺



    甘油

    1261.3

    二氯甲烷

    1326

    辛烷

    702

    甲醇

    791.3

    邻甲酚

    1020

    醋酸甲酯

    934



    流量流速对照表

    公称通径

    流速（m/s）

    0.01

    0.1

    0.3

    0.5

    1

    2

    3

    4

    5

    10

    流量（m3/h）

    10

    0.00283

    0.02827

    0.08482

    0.14137

    0.28274

    0.56549

    0.84823

    1.13097

    1.41372

    2.82743

    15

    0.00636

    0.06362

    0.19085

    0.31807

    0.63617

    1.27235

    1.90852

    2.54469

    3.18086

    6.36173

    20

    0.01131

    0.11309

    0.33929

    0.56549

    1.13097

    2.26195

    3.39292

    4.52389

    5.65487

    11.3097

    25

    0.01767

    0.17672

    0.53014

    0.88357

    1.76715

    3.50429

    5.30144

    7.06858

    8.83573

    17.6715

    32

    0.2895

    0.28953

    0.86859

    1.44765

    2.89529

    5.79058

    8.68588

    11.5812

    14.4765

    28.9529

    40

    0.04524

    0.45239

    1.35717

    2.26195

    4.52389

    9.04779

    13.5717

    18.0956

    22.6195

    45.2389

    50

    0.07069

    0.70689

    2.12058

    3.53429

    7.06858

    14.1372

    21.2058

    28.2743

    35.3429

    70.6858

    65

    0.11945

    1.19459

    3.58377

    5.97295

    11.9459

    23.8918

    35.8377

    47.7356

    59.7295

    119.459

    80

    0.18096

    1.80956

    5.42867

    9.04779

    18.0956

    36.0911

    54.2867

    72.3823

    90.4779

    190.956

    100

    0.28274

    2.82743

    8.4832

    14.1372

    28.2743

    56.5487

    84.823

    113.372

    147.372

    282.743

    125

    0.44178

    4.41786

    13.2536

    22.0893

    44.1786

    88.3573

    132.536

    176.715

    220.893

    441.786

    150

    0.63617

    6.36173

    19.0852

    31.8086

    63.6173

    127.2345

    190.852

    254.469

    318.086

    636.173

    200

    1.13097

    11.3097

    33.9292

    56.5487

    113.097

    226.195

    339.292

    452.389

    565.487

    1130.973

    250

    1.76715

    17.6715

    53.0144

    88.3573

    176.715

    353.429

    530.144

    706.585

    883.573

    1767.15

    300

    2.54469

    25.4469

    76.3407

    127.235

    254.469

    508.938

    763.407

    1017.88

    1272.35

    2544.69

    流量表

    水:20°C 空气:20°C,0.1013Mpa

    液体

    空气

    口径

    量程编号

    量程范围（L/h）

    量程范围（m³/h）

    压力损失Kpa

    Nm3/h（标态下）

    压力损失Kpa

    DN15

    1

    1~10

    0.001~0.01

    6

    0.03~0.3

    6.5

    2

    1.6~16

    0.006~0.016

    6.4

    0.05~0.5

    7

    3

    2.5~25

    0.0025~0.025

    6.5

    0.07~0.7

    7.1

    4

    4.0~40

    0.004~0.04

    6.5

    0.11~1.1

    7.2

    5

    6.3~63

    0.0063~0.063

    6.6

    0.18~1.8

    7.3

    6

    10~100

    0.01~0.1

    6.6

    0.28~2.8

    7.5

    7

    16~160

    0.016~0.16

    6.8

    0.4~4

    8

    8

    25~250

    0.025~0.25

    7.2

    0.7~7

    10.8

    9

    40~400

    0.04~0.4

    8.6

    1.0~10

    11

    10

    63~630

    0.063~0.63

    11.1

    1.6~16

    14

    11

    63~630

    0.063~0.63

    14



    14

    DN25

    1

    100~1000

    0.1~1

    7



    7..7

    2

    160~1600

    0.16~1.6

    10.8

    3.0~30

    8.8

    3

    200~2000

    0.2~2

    13.5

    4.5~45

    12

    4

    250~2500

    0.25~2.5

    15.8



    15

    5

    320~3200

    0.32~3.2

    16.2

    7.0~70

    19

    DN50

    1

    400~4000

    0.4~4.0







    2

    500~5000

    0.5~5



    12~120



    3

    630~6300

    0.63~6.3







    4

    500~5000

    0.5~5.0



    18~180



    5

    630~6300

    0.63~6.3







    6

    1000~10000

    1.0~10



    18~180



    7

    1600~16000

    1.6~16



    25~250



    8

    2000~20000

    2~20



    40~400



    9

    2500~25000

    2.5~25







    10

    1600~16000

    1.6~16



    63~630



    11

    2000~20000

    2~20







    DN80

    1

    2500~25000

    2.5~25







    2

    4000~40000

    4~40



    70~700



    3

    6300~63000

    6.3~63



    120~1200



    4

    4000~40000

    4~40



    180~1800



    DN100

    1

    6300~63000

    6.3~63







    2

    8000~80000

    8~80



    180~1800



    3

    1000~10000

    1~10



    300~3000



    4

    8000~80000

    8~80







    DN150

    1

    10000~10000

    10~100



    300~3000



    2

    15000~150000

    15~150







    3

    15000~150000

    15~150







    DN200

    1

    20000~200000

    20~200







    特殊口径为DN20,DN32，DN40，DN65，DN125，请提前与厂家联络咨询。

    选型表

    FF- 金属管浮子流量计
      结构形式
      基础型,下进上出
      下进上横出,
      下横进上横出
      右进左出
      左进右出
      通径代码
      DN15 DN25 DN50 DN80 DN100 DN200 例如：DN15口径选项代码“15”
      测量管材质
      主体材质：碳钢
      主体材质：不锈钢1.4301（304）
      主体材质：不锈钢1.4435(316L)
      主体材质：不锈钢1.4435(316L)+内衬材料PTFE(聚四氟乙烯)
      主体材质：钛合金
      供电电源
      DC 24V
      AC 220V
      3.6V DC 锂电池供电Battery power supply
      显示表头样式
      就地指针指示型
      液晶显示+指针显示型(4~20mA+继电器)
      智能型
      输出信号及通讯
      无输出
      4~20mA
      辅助信号：继电器功能输出
      脉冲输出
      介质温度
      -40℃~100℃ (标准指针显示型可选)
      -30℃~80℃ (液晶显示型可选)
      0℃~120℃ (PTFE内衬型适用温度)
      0℃~150℃(耐高温指针显示型可选)
    上述选型表不含选型代码，如需选型代码请联系我们或填写阁下的信息
    过程连接耐压等级 /D6 EN 1092-1(DIN) PN6
    /D10 EN 1092-1(DIN) PN10
    /D16 EN 1092-1(DIN) PN16
    /D25 EN 1092-1(DIN) PN25
    /D40 EN 1092-1(DIN) PN40
    /D63 EN 1092-1(DIN) PN63
    /D100 EN 1092-1(DIN) PN100
    /D250 EN 1092-1(DIN) PN250
    /P产品应用地特殊标准HG20594
    备选项: 附加机构 /1 高温定制型
    /2 高压定制型
    /3 气体介质阻尼定制型
    /4 保温夹套型
    /5 螺纹连接定制型


    上一篇：没有了

    联系我们

    地址：上海市闵行区梅莲工业园沪光东路89号2栋1层 (201108)

    电话：021-54430662

    传真：021-52271113

    邮箱：info@kewill-auto.com.cn

    版权所有：科威勒自动化（上海）有限公司 沪ICP备20024827号-8
    一键拨号 一键导航
