FF25塑料管浮子流量计 返回

原理特点

FF25系列流量计共有两大类型,分为长管型和短管型,其区别在于长管型流量计中间无导杆,所以它的精度要低于有导杆的短管型;因此系列流量计浮子均采用塑料外壳,所以它具有优良

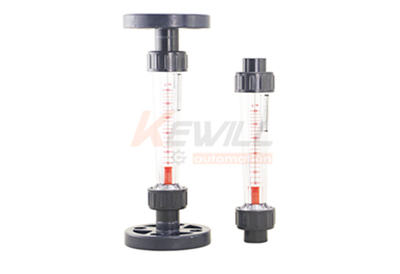

FF25塑料管浮子流量计

原理&结构

FF25 系列流量计共有两大类型,分为长管型和短管型,其区别在于长管型流量计中间无导杆,所以它的精度要低于有导杆的短管型;因此系列流量计浮子均采用塑料外壳,所以它具有优良的抗酸碱耐腐蚀的性能。

特点

小口径小量程可显示 L/h

较大量程可显示 m³/h

刻度显示单位可定制 GPM; L/M; Nm³/h 需咨询

应用

水工业

水环境处理

水基液体常规品

气体协议定制品

技术规格

量程范围: 详见参数表
产品尺寸: 详见对应口径尺寸表
精确度: ±4%总量程
耐压: ≤6bar
介质温度: 0…60℃
中心行程杆: ≤DN50可选无行程杆
≤DN50可选有行程杆
≥DN65均有行程杆配置
材质: 管道:   ABS塑料
行程杆: 不锈钢1.4301(304)
浮子:     ABS塑料
密封:     viton橡胶
接头:     ABS塑料

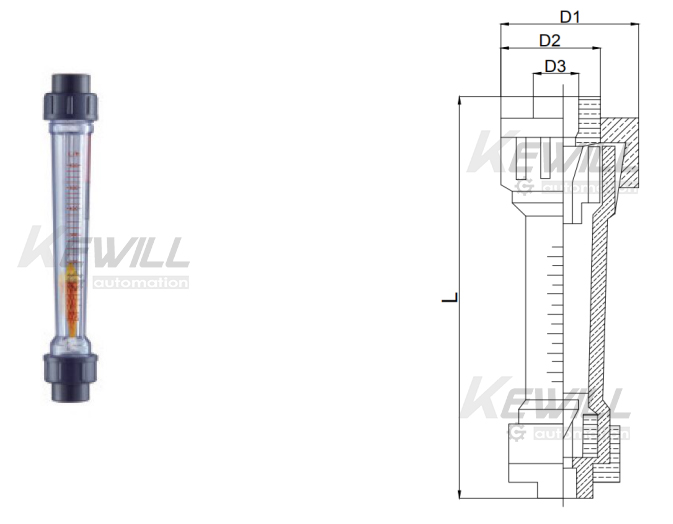

FF25A插管连接尺寸图

基础型号 名义口径 插管连接尺寸
长管型(无行程导杆) 短管型(有行程导杆)
L D1 D2 D3 L D1 D2 D3
FF25A-15 DN15 280 45 26 20 202 45 26 20
FF25A-20 DN20 322 51 31 25 230 51 31 25
FF25A-25 DN25 380 68 39 32 226 60 39 32
FF25A-32 DN32 390 74 49 40 288 74 49 40
FF25A-40 DN40 420 88 63 50 430 87 63 50
FF25A-50 DN50 430 98 73 63 341 98 73 63
FF25A-65 DN65         430 123 88 75
FF25A-80 DN80         505 142 106 90

量程参数表

基础型号 名义口径 单位 量程代码选型
A B C D E F G H
FF25A-15_ DN15 L/h 6~60 10~100 16~160 25~250 40~400 60~600 80~800 100~1000
FF25A-20_ DN20 L/h 40~400 60~600 100~1000 250~2500 300~3000
FF25A-25_ DN25 L/h 60~600 100~1000 160~1600 250~2500 300~3000
FF25A-32_ DN32 m³/h 0.4~4 0.6~6 1~10
FF25A-40_ DN40 m³/h 0.4~4 0.6~6 1~10 1.2~12
FF25A-50_ DN50 m³/h 0.4~4 0.6~6 1~10 1.2~12
FF25A-65_ DN65 m³/h 1~10 1.6~16 5~25 8~40 12~60
FF25A-80_ DN80 m³/h 5~25 8~40 12~60 12~80
FF25A-100_ DN100 m³/h 8~50 12~60 14~90 18~120
FF25A-125_ DN125 m³/h 15~150 22~180 25~200
FF25A-150_ DN150 m³/h 15~150 22~180 25~200

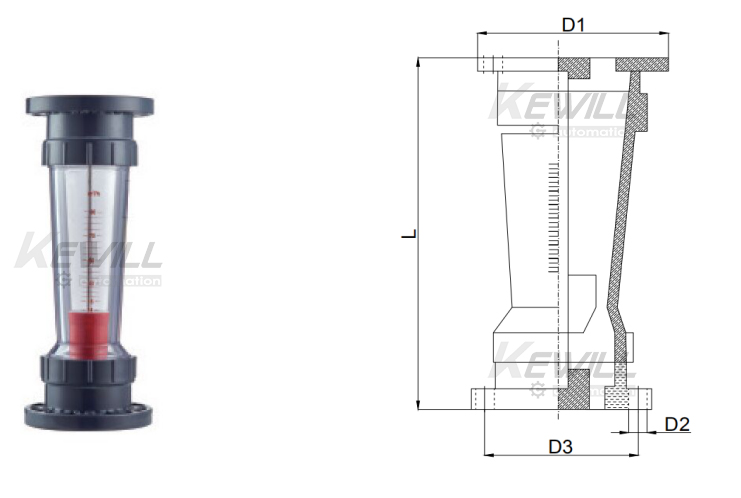

FF25B 法兰型

FF25B 法兰型

FF25B 法兰型

尺寸参数表

基础型号 名义口径 法兰型
L D1 D2 D3
FF25B-25_ DN25 300 100 Φ12×4 85
FF25B-32_ DN32 365 120 Φ14×4 100
FF25B-40_ DN40 470 130 Φ14×4 110
FF25B-50_ DN50 445 140 Φ14×4 125
FF25B-65_ DN65 530 162 Φ17×4 145
FF25B-80_ DN80 540 189 Φ17×8 160
FF25B-100_ DN100 555 189 Φ17×8 180
FF25B-125_ DN125 555 189 Φ17×8 210
FF25B-150_ DN150 555 189 Φ17×8 240

量程参数表

基础型号 口径 单位 量程代码选型
A B C D E
FF25B-25_ DN25 L/h 60~600 100~1000 160~1600 250~2500 300~3000



FF25B-32_ DN32 m³/h 0.4~4 0.6~6 1~10
FF25B-40_ DN40 m³/h 0.4~4 0.6~6 1~10 1.2~12
FF25B-50_ DN50 m³/h 0.4~4 0.6~6 1~10 1.2~12
FF25B-65_ DN65 m³/h 1~10 1.6~16 5~25 8~40 12~60
FF25B-80_ DN80 m³/h 5~25 8~40 12~60 12~80
FF25B-100_ DN100 m³/h 8~50 12~60 14~90 18~120
FF25B-125_ DN125 m³/h 15~150 22~180 25~200
FF25B-150_ DN150 m³/h 15~150 22~180 25~200

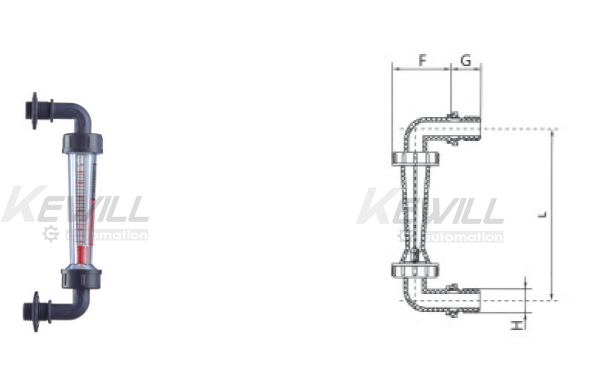

FF25C 弯管型

FF25C 弯管型

FF25C 弯管型

尺寸参数表

基础型号 名义口径 弯管
L4 F G H
FF25C-15 DN15 270 56 17 G1/2
FF25C-25 DN25 270 70.5 28 G3/4
FF25C-32 DN32 345 86 35 G1
FF25C-50 DN50 440 109 40 G2
FF25C-65 DN65 / / / /

量程参数表

基础型号 名义口径 流量范围(GMP)与代码选型
A B C
FF25C-15_ DN15 0.1…1 0.2…2 0.5…5
FF25C-25_ DN25 0.8…8 1…10 /
FF25C-32_ DN32 1.2…12 2…20 2.5…25
FF25C-50_ DN50 2.5…25 5…45 7…70
FF25C-65_ DN65 25…110 40…160 50…250
流量范围(LPM)与代码选型
A B C
0.5…4 1…7 1.8…18
3…30 4…40 /
5…50 8…80 10…100
10…100 20…180 25…250
80…400 150…650 200…1000

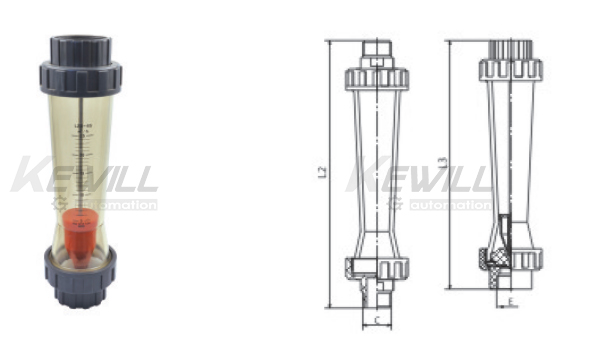

FF25D(E) 螺纹型

FF25D(E) 螺纹型

FF25D(E) 螺纹型

尺寸参数表

基础型号 名义口径 外螺纹M 内螺纹F
L2 C L3 E
FF25D(E)-15 DN15 250 G1/2 230 G1/2
FF25D(E)-25 DN25 250 G3/4 230 G3/4
FF25D(E)-32 DN32 310 G1 310 G1
FF25D(E)-50 DN50 400 G2 370 G2
FF25D(E)-65 DN65 445 G1 1/2 420 G1 1/2

量程参数表

基础型号 名义口径 流量范围(GMP)与代码选型
A B C
FF25D(E)-15_ DN15 0.1…1 0.2…2 0.5…5
FF25D(E)-25_ DN25 0.8…8 1…10 /
FF25D(E)-32_ DN32 1.2…12 2…20 2.5…25
FF25D(E)-50_ DN50 2.5…25 5…45 7…70
FF25D(E)-65_ DN65 25…110 40…160 50…250
流量范围(LPM)与代码选型
A B C
0.5…4 1…7 1.8…18
3…30 4…40 /
5…50 8…80 10…100
10…100 20…180 25…250
80…400 150…650 200…1000

选型表

FF25A- 塑料管浮子流量计(插管型)
FF25B- 塑料管浮子流量计(法兰型)
FF25C- 塑料管浮子流量计(弯管型) :
FF25D- 塑料管浮子流量计(内螺纹型) :
FF25E- 塑料管浮子流量计(外螺纹型) :
  名义口径
  DN15  DN20  DN25  DN32  DN40  DN50
DN65  DN80  DN100  DN125  DN150  以上口径可选
  流量范围
  详见参数表
  尺寸与类型
  DN15~DN50可选,长管型(无行程导杆)
  DN15~DN150可选,短管型(有行程导杆)
  介质种类
  水基介质 G 空气 O 定制类油品
  (特殊备选项)VARIO
  开关量定制型
            ←选型示例
