FS62系列通用型流量监控器 返回

原理特点

用热传温差技术,在封闭的探头内放置发热模块及感染模块,探头的热量传导与被测量介质流速密切相关,当管道内介质以稳定的流速流动时,感应模块接收到发热模块感测的是一个固

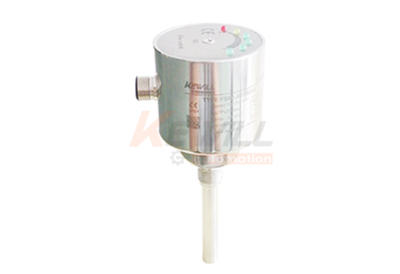

FS62系列通用型流量监控器

原理结构

用热传温差技术,在封闭的探头内放置发热模块及感染模块,探头的热量传导与被测量介质流速密切相关,当管道内介质以稳定的流速流动时,感应模块接收到发热模块感测的是一个固定值。当流过探头的流速发生变化时,感热模块会传出随之变化的温差信号,经过处理器将对应流速的结果输出。





主要特点

无活动部件,免维护,安装方便,一种型号适用多种管径要求.开关量连续可调,极低的压力损失,6只LED等除了显示开关点动作情况外,还有流量趋势显示功能。有多种输出功能可选择。满足不同用户对自动化控制的需求。

应用

液两用型,可用于气动和液压系统,可用于循环水、切削液及润滑油的断流监测,以及泵的空转保护。

技术参数

设定范围: 3…300cm/s( 水),3…300cm/s(油),200…3000cm/s(空气) 开关精度: ±1~±10cm/s
信号输出: PNP,NPN,继电器(晶体管输出需24V供电);常开+常闭 (SPDT) 负载: 5A(继电器型)
探头长度: 15mmmmmm按客户要求特殊定制 功率: 5w
空载电流: 最大250mA 耗损电流: <60mA
流量指示: LED排 (6个) 设定方式: 电位器设定
耐压范围: 100bar 介质温度变化: ≤4℃/s
响应时间: 1–10s,典型值2s 初始化时间: 约8s
电气保护: 反相,短路,过载保护 防护等级: IP67
介质温度: -20~80℃ 环境温度: -20~80℃
储存温度: -20~100℃ 接线方式: M12*1接插件
材质: 探头: 316L不锈钢 ;外壳: 316L不锈钢 重量: 约0.4kg

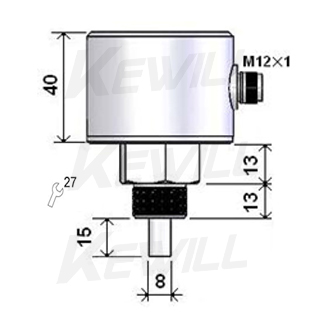

尺寸图

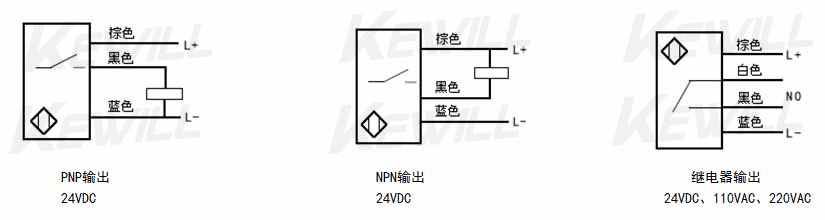

接线图





安装

基本安装方法是将其插入到管道上,并使探头充分与被测介质相接触。实际安装时应遵循以下几个原则:

水平安装:

当安装在水平管道的上端时,应保证介质是满管,以防探头只接触到空气而未接触到介质



倒装: 当安装在水平管道的下端时,应保证管道底部没有沉淀物,以免探头被沉淀物覆盖而无法与介质充分接触。





侧装: 当安装在管道侧面时,安装位置应避开沉淀物和空气。





垂直安装: 当垂直安装时,应装在由下至上流动的管段上





连接头焊接尺寸: (仅供参考)

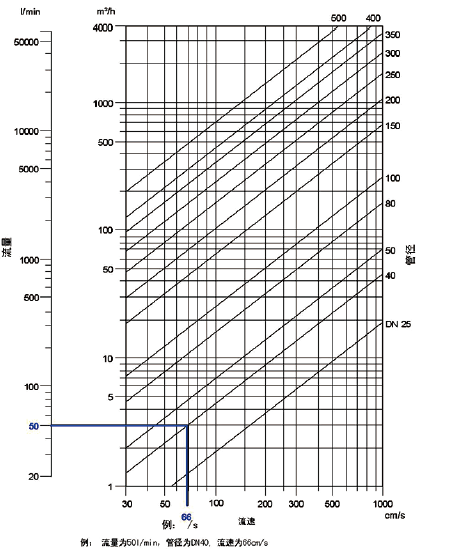

换算表:流速,流量,管径







选型表

FS62- 通用型流量监控器
  螺纹明细
  接口螺纹G1/2
  接口螺纹G1/4
  连接方式
  接口螺纹 外螺纹
  供电方式
  直流配电24V±20%DC
  交流110VAC 供电(需备注高、低报警点)
  交流220VAC 供电(需备注高、低报警点)
  输出信号
  PNP晶体管输出(供电DC24V时可选)


NPN晶体管输出(供电DC24V时可选)



继电器输出



探头长度(不含螺纹)



探头长度:15mm



探头长度:20mm



探头长度:30mm



按客户要求定制(例如40mm选项标识为”N40″)

上述选型表不含选型代码,如需选型代码请联系我们或填写阁下的信息

选配附件-信号线缆

  M12附线接插件
  M12附线接插件(屏蔽线)
    自接线柱
  接插头
    直型
  弯型
    2米标准线长
  按客户要求定制(例如4m选项标识为”N04″)

选配附件-焊接选配附件

  焊接配件
    G1/2底座
    G1/4底座
    异型连接
