FB33系列双向挡片式流量开关 返回

原理特点

插入式安装,机械式流量开关。内置微动触发开关。

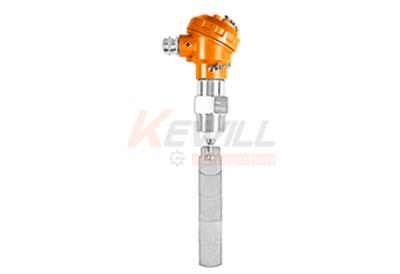

FB33系列双向挡片式流量开关

原理,结构

插入式安装,机械式流量开关。内置微动触发开关。





特点

能测量管道内双向流量,压力损失小,良好的重复性,抗污能力。机械部分与电子部分安全隔离。交货时附有5种挡片,在大管径低流速或管道未充满时,用户可根据现场情况灵活组合使用。同一种开关可用于多种管道。

功能

通过检测管道中有无流量来断开或者闭合一个电路。它通常运用于供暖、空调、制冷、水处理、增压供水、工业添加等系统。通过其可以控制如下设备:水泵、燃烧器、压缩机、冷水机、电动阀、报警设备、工业添加设备等。在供暖系统中,它的作用尤其重要,当锅炉系统回水流量过低或无流量时,它能迅速关闭燃烧器,防止锅炉系统干烧、超温,避免其他温度控制元件频繁介入。

技术参数

重复性: ±2.5%总量程 介质温度: 0~90℃ (-30~350℃)
接线方式: 端子接线 接口方式: NPT1″
输出: 机械开关 常开 防护等级: IP67
耐压: 16bar(40bar可选)
平均压力损失: 0.08bar(流量最大时) 介质温度: 主体:316L不锈钢
环境温度: -25…80℃ 材质: 常开(N.O. Normally Open)

适用介质

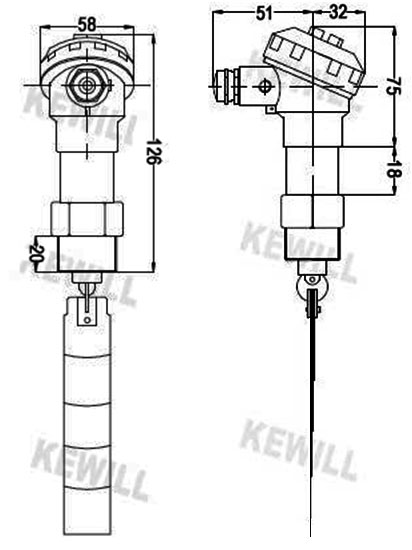

尺寸图





选型表


FB33-  双向挡片式流量开关
   螺纹明细
   螺纹接口:NPT1″
  连接方式
   外螺纹
  材质说明
  黄铜合金结构 UNI EN 12165 CW617N
   不锈钢1.4435(316L)
  (特殊备选项)VARIO
   耐高压40bar
上述选型表不含选型代码,如需选型代码请联系我们或填写阁下的信息

焊接选配附件



K30   详述
    NPT1″底座
    异型连接
