废水处理污水流量计 返回

原理特点

原理,结构 FE20污水流量计测量原理基于法拉第电磁感应定律:导电液体在磁场中切割磁力线运动时,导体中产生感应电势, 感应电势为E: E=KBVD 式中:K仪表常数 式中:B磁感应强度 式




原理,结构

FE20废水处理污水流量计测量原理基于法拉第电磁感应定律:导电液体在磁场中切割磁力线运动时,导体中产生感应电势,

感应电势为E:

E=KBVD

式中:K——–仪表常数

式中:B——–磁感应强度

式中:V——–测量管截面内的平均流速

式中:D——–测量管道截面的内径



测量流量时,导电性液体以速度V流过垂直于流量方向的磁场,导电性液体的流动感应出一个与平均流速成正比的电压,其感应电压信号通过二个或二个以上与液体直接接触的感应电极检出,并通过电缆送至转换器通过其智能化处理,实现流体瞬时流量、积累流量的显示及流量数据与控制系统之间的通讯。测量管内无活动及阻流部件,因此几乎没有压力损失,并且有很高的可靠性。



结构

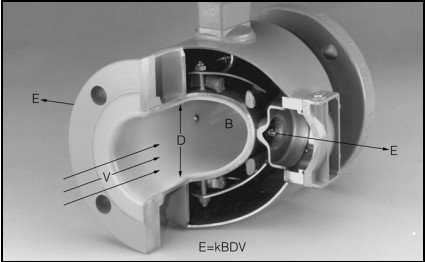

FE20电磁流量计原理

FE20电磁流量计

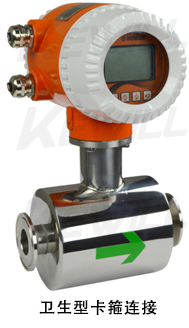

卫生型卡箍连接

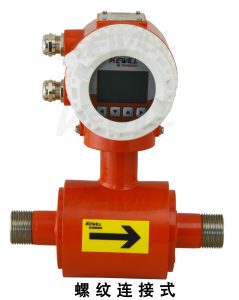

FE20电磁流量计螺纹连接型



FE20废水处理污水流量计特点…优势

●电磁流量计是一种测量体积流量的仪表,测量的结果与流速分布,流量压力,温度,密度,粘度等物理参数无关

●测量管内无活动部件,便于维护管理,所以传感器的使用寿命长;无阻流部件,因为无压力损失

●被测液体电导率最低可达5μS/cm,配合各种衬里材料,可适用于测量各种酸、碱、盐溶液及泥浆、矿浆、纸浆等介质的流量,精准度较高,

通常为±0.5% ±0.2%

●由于感应电压信号时在整个充满磁场的空间中形成的,是管道截面上的平均值,因此传感器所需要的直管段较短,一般为前5D后3D

●传感器部分只有内衬和电极与被测液体接触,只要合理选择电极和内衬材料,即可耐腐蚀和耐磨损,保证长期的使用

●双向测量系统,可测量正向流量,反向流量

●高清晰度背光LCD显示,汉英菜单操作,使用方便,操作简单,易学易懂

●转换器性能可靠、精度高、功耗低、零点稳定、参数设定方便、LCD显示,可以显示累计流量、流速、流量百分比等参数

●采用16位嵌入式微处理器,运算速度快,精度高,可编程频率低频矩形波励磁,提高了测量的稳定性,低功耗

●全数字量的处理,抗干扰能力强,测量可靠,精度高,流量测量范围可达150:1

●超低EMI开关电源,使用电源电压变化范围大,抗EMC好

●具有RS485、RS232、HART和Modbus等数字通讯信号输出

废水处理污水流量计选型

1、电磁流量计的正确选型需要详细了解以下工艺参数:1、电磁流量计的正确选型需要详细了解以下工艺参数:

流体名称、成分、电导率         确定是否能用电磁流量计来测量
流体最高温度、最低温度、腐蚀性、磨损性、是否有负压 确定是否能用电磁流量计、选择何种内衬、电极材料
管道内外径(mm)、常用流量、正常流量、最小流量 确定选择何种口径的电磁流量计量
最高操作压力和最底操作压力         确定流量计的压力等级
安装要求         确定选择一体型还是分体型结构,分体电缆长度
安装环境         确定流量计的防护等级

●实际最高工作压力必须小于电磁流量计的额定工作压力;

●最低工作温度和最高工作温度必须符合流量计量规定的温度要求(详见内衬材料表);

●从经济性考虑,可以选择适当流速所对应的口径的电磁流量计,相对减少投资(见流量范围表);

●根据测量目的、功能来合理选择相应的精度等级;

●根据介质的腐蚀性来选择电磁流量计的电极材料;

●根据介质的腐蚀性、磨损性、和温度来选择流量的内衬材料;

●根据安装场合的要求及环境,来合理选择使用一体型电磁流量计还是分体型电磁流量计。

2、电磁流量计口径的选择

公称通径(mm) 可测流量范围(m³/h) 公称通径(mm) 可测流量范围(m³/h)
最小 最大 最小 最大
10 0.003 3 350 2.6 3460
15 0.005 6 400 3.39 4520
20 0.009 11 450 4.29 5730
25 0.014 17 500 5.3 7070
32 0.023 29 600 7.6 10180
40 0.035 45 700 14 13850
50 0.053 71 800 18 18100
65 0.089 119 900 23 22900
80 0.136 181 1000 28 28300
100 0.21 283 1100 41 40700
125 0.374 441 1200 55 55400
150 0.47 640 1400 64 63600
200 0.84 1130 1600 72 72400
250 1.32 1770 1800 92 91600
300 1.91 2540 2000 113 113100

3、电磁流量计转换器

  FE20-D FE20-A
电源 DC16V TO 36V AC 86V TO 265V
4-20mA
脉冲或频率
高低报警
RS485
HART 选配 选配
Profibus-DP 选配 选配
非线性修正
空管检测
电极自清洗
自动校零
浆液流量监测 选配 选配

4、衬里的选择

材料类型 主要性能 适用范围
氯丁橡胶Neoprene 耐磨性好,有极好的弹性,高扯断力耐一般低浓度酸碱盐介质的腐蚀,不耐氧化性介质的腐蚀。 <80°C,一般水,污水,泥浆,矿浆
聚氨酯橡胶
Polyurethane
有极好的耐磨性能,耐酸碱性能略差。 <60°C,中性、强磨损的矿浆,煤浆、泥浆
聚四氟乙烯PTFE 化学性能最稳定的一种材料,能耐沸腾的盐酸、硫酸、硝酸和王水,浓碱和各种有机溶剂,不耐三氟化氯、高温二氟化氧。 浓酸、碱等强腐蚀性介质,卫生类介质(聚四氟乙稀衬里:-30~+100℃;  高温型四氟衬里:-20~+180℃)
聚全氟乙丙烯(FEP)Fluororesin-46 别名:特氟隆 化学稳定性、电绝缘性、润滑性、不粘性和不燃性与PTFE相仿,F46材料强度、耐老化性、耐温性能和低温柔韧性优于PTFE,与金属粘接性能好,耐磨性好于PTFE,具有较强抗撕裂性能。 <180°C,盐酸、硫酸、王水和强氧化剂等,卫生类介质

5、电极材料的选择

材料类型 主要性能 适用范围
氯丁橡胶Neoprene 耐磨性好,有极好的弹性,高扯断力耐一般低浓度酸碱盐介质的腐蚀,不耐氧化性介质的腐蚀。 <80°C,一般水,污水,泥浆,矿浆
聚氨酯橡胶
Polyurethane
有极好的耐磨性能,耐酸碱性能略差。 <60°C,中性、强磨损的矿浆,煤浆、泥浆
聚四氟乙烯PTFE 化学性能最稳定的一种材料,能耐沸腾的盐酸、硫酸、硝酸和王水,浓碱和各种有机溶剂,不耐三氟化氯、高温二氟化氧。 浓酸、碱等强腐蚀性介质,卫生类介质(聚四氟乙稀衬里:-30~+100℃;  高温型四氟衬里:-20~+180℃)
聚全氟乙丙烯(FEP)Fluororesin-46 别名:特氟隆 化学稳定性、电绝缘性、润滑性、不粘性和不燃性与PTFE相仿,F46材料强度、耐老化性、耐温性能和低温柔韧性优于PTFE,与金属粘接性能好,耐磨性好于PTFE,具有较强抗撕裂性能。 <180°C,盐酸、硫酸、王水和强氧化剂等,卫生类介质

6、流量计类型的选择

分体型

分体型是电磁流量计较普遍的应用形式。传感器单独接在工艺管道上,转换器安装在相距数米或百余米的其他地方,中间用电缆相连接。分体型的流量计可以使得转换器远离环境比较恶劣的现场,也便于观测和调整设定的参数。

一体型

一体型是将转换器和传感器组装在一起成为一个整体,连接线在仪表内部,使用比较简便,由于不常用电缆,外界干扰也比较小。一体型的流量计一般用于小口径的仪表,若传感器安装在高处或难于观测的场合,高温或有较大振动的场合,转换器的电子元件较难承受,则不宜使用一体型的电磁流量计。

7、接地环的选择

(1)接地环的形式分普遍型和保护型,一般使用普遍型,若被测介质是磨损性的,宜使用带颈的保护接地环,以保护进出口端的衬里,延长使用寿命。若口径在200以下的电磁流量计,选用聚四乙烯衬里时,应选用接地环,以保证在与管道连接安装时保护衬里不受损坏。

(2)接地环的材质应与被测介质的腐蚀性形适应,但比电极材质的要求低,因为它受到腐蚀后可以更换。接地环通常是不锈钢或Hc合金的。

8、电磁流量计的防护等级的选择

IP65:防尘防喷水型 允许水龙头从任何方向对传感器喷水,喷水压力为30KPa,出水量为12.5L/min。距离为3m
IP67:防尘防侵水型 防短时间侵水,侵水1m的水中约30min后,外壳侵水量不至达到有害程度
IP68:防尘防潜水型 传感器长期在水中工作

9、电磁流量计的特殊耐压的选择

传感器的耐压与其内径有关。按国家有关标准规定,对于标准型钢管及法兰,其最大耐压如下:

口径 耐压
DN-10~80 4.0MPa
DN-100~150 1.6MPa
DN-200~1000 1.0MPa
DN-1200~2000 0.6MPa
DN-2200~3000 0.25MPa

注:1.如果传感器内流体的压力超过上述最大耐压,就属于加压型,需要特殊定制

2.除了聚四乙烯衬里的传感器以外,其他衬里的传感器都可以工作在管道负压的状态下

10、卫生型电磁流量计的选择

食品、医药等行业要求电磁流量计与液体接触的材料是无毒无害的,如衬里是聚四氟已烯,传感器外壳与链接法兰应是不锈钢的。结构上要求便于拆卸和清洗灭菌,与管道连接的部位应能快速装卸,如用活接头连接,而不宜用法兰链接。

尺寸图(法兰型、卫生卡箍连接型,螺纹连接型,夹持型、电池供电)

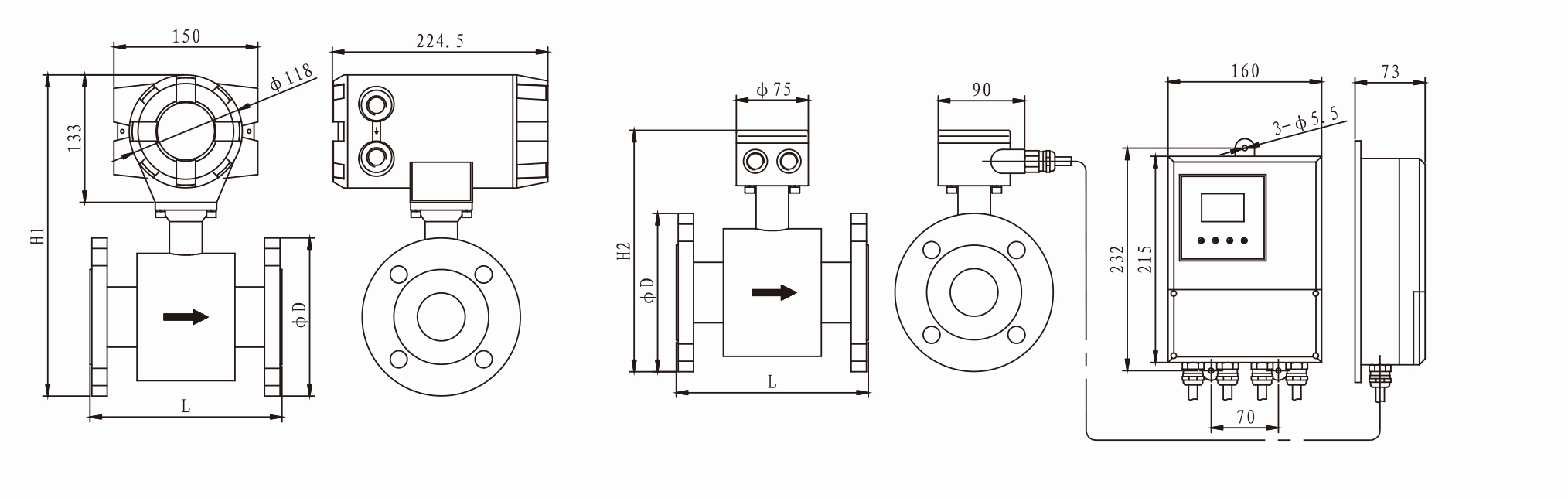

法兰型式尺寸

一体型                                                                                分体型

FE20外形尺寸 (法兰型:DN10 to DN50:PN40 ;DN65 to DN200;PN16 ; DN250 to DN1000 :PN10 ,其他PN6)

尺寸(mm) 法兰断面之间尺寸 L(mm) 法兰外径D(mm) 高度H1(mm) 高度H2(mm)
PTFE内衬   橡胶内衬 PFA内衬
10 160 90 272 209
15 160 95 277 214
20 160 105 284 221
25 156 160 115 293 230
32 156 160 140 304 241
40 196 200 150 317 254
50 196 200 165 331 268
65 200 200 200 185 348 285
80 200 200 200 200 363 300
100 250 250 250 220 382 319
125 250 250 250 250 414 351
150 300 300 300 285 445 382
200 350 350 350 340 506 443
250 400 400 400 395 559 496
300 500 500 500 445 609 546
350 500 500 500 505 645 582
400 600 600 600 565 698 635
450 600 600 600 615 748 685
500 600 600 600 670 803 740
600 600 600 600 780 910 847
700 700 700 895 1046 983
800 800 800 1010 1154 1091
900 900 900 1110 1254 1191
1000 1000 1000 1225 1361 1298
1200 1200 1450 1576 1513
1400 1400 1675 1788 1725
1600 1600 1915 2008 1945
1800 1800 2115 2208 2145
2000 2000 2325 2413 2350

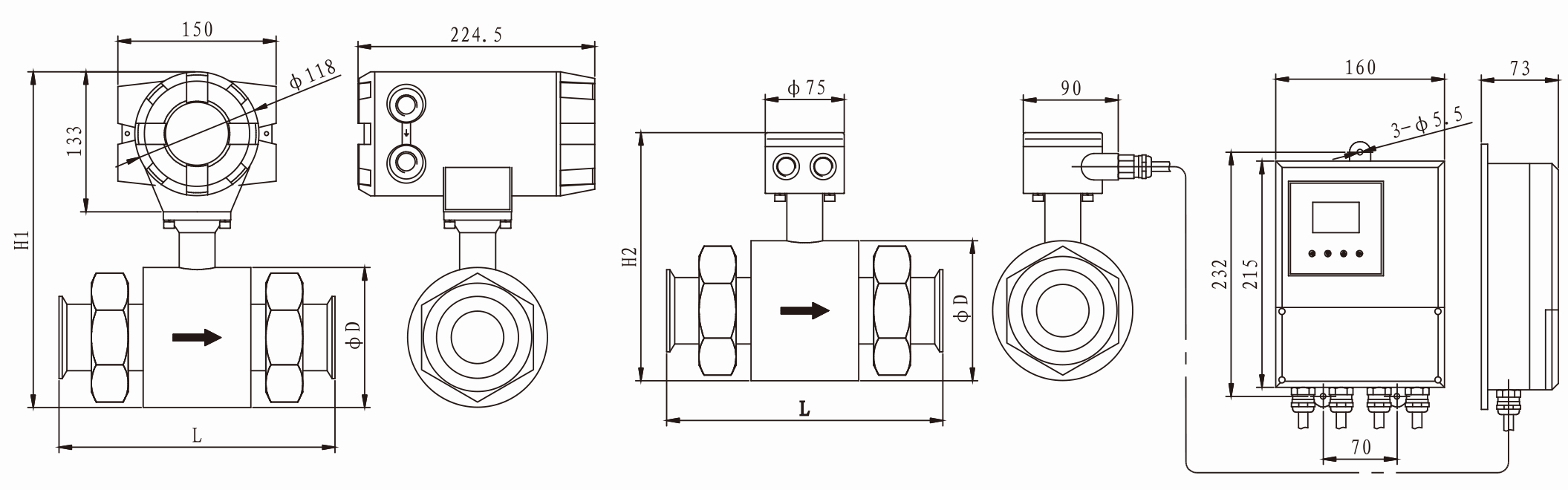

卫生卡箍连接型尺寸图

尺寸(mm) 表体端面尺寸 外径D H1(mm) H2(mm)
L(mm)
15 160 50.5 272 209
20 160 50.5 272 209
25 160 50.5 272 209
32 160 50.5 272 209
40 160 50.5 285 222
50 160 64 291 228
65 160 91 316 253
80 190 106 323 260

说明: 卫生型电磁流量计标配为二个测量电极,在选型时无需配置接地环和接地电极。

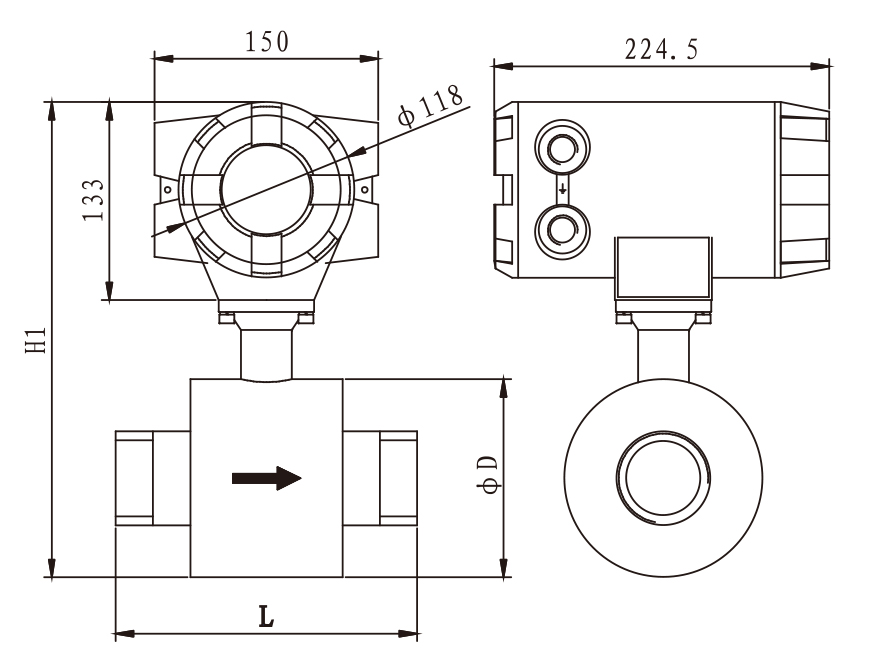

螺纹连接型尺寸图

尺寸(mm) 表体端面尺寸 外径D H1(mm) 螺纹规格
L(mm)
10 160 89 272 M30*1.5
15 160 89 272 G1
20 160 89 272 G1
25 160 89 272 G1-1/4
32 160 89 272 G1-1/2
40 160 102 285 G2
50 190 108 291 G2-1/2

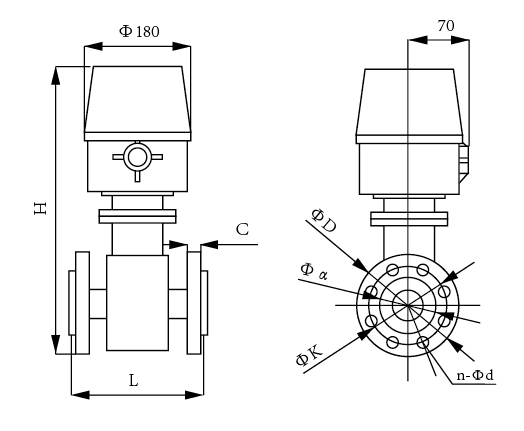

电池供电式尺寸图

DN L(mm) H D K n-d C 重量 耐压
10 160(F46) 310 95 65 4-14 14 6.6 PN4.0
15 315 95 65 4-14 14 6.5
20 323 105 75 4-14 16 6.4
25 160 (PTFE) 303 115 85 4-14 16 6.2
32 165 (F46) 330 140 100 4-18 18 7.2
40 195 (PTFE) 340 150 110 4-18 18 8.3
50 200 (F46) 353 165 125 4-18 20 10
65 195 (PTFE) 363 185 145 4-18 20 10.5 PN1.6
80 200 (橡胶) 386 200 160 8-18 20 11.4
100 245(PTFE) 405 235 180 8-18 22 14.5
125 250 (橡胶) 435 250 210 8-18 22 17.5
150 295 / 300 467 285 240 8-22 24 23
200 345 / 350 524 340 295 12-22 26 32
250 395 / 400 576 395 350 12-22 26 44 PN1.0
300 495 / 500 630 445 400 12-22 28 56
350 690 500 460 16-22 30 71
400 595 / 600 740 565 515 16-26 32 94
450 890 615 565 20-26 35 106
500 840 670 620 20-26 38 129
600 950 780 725 20-30 42 203
700 700 1090 895 840 24-30 30 320
800 800 1200 1010 950 24-34 32 450
900 900 1300 1110 1050 28-34 34 580
1000 1000 1400 1220 1160 28-36 34 700

夹持式尺寸图

尺寸(mm) 表体端面尺寸 外径D (mm) H1(mm) H2(mm)
L(mm)
25 98 89 272 209
32 98 89 272 209
40 98 102 285 222
50 128 108 291 228
65 128 133 316 253
80 128 140 323 260
100 160 159 342 279
125 160 219 402 339
150 198 219 402 339

说明: 夹持型电磁流量计标配为二个测量电极,在选型时一定要配置接地环。否则流量计无法正常工作。

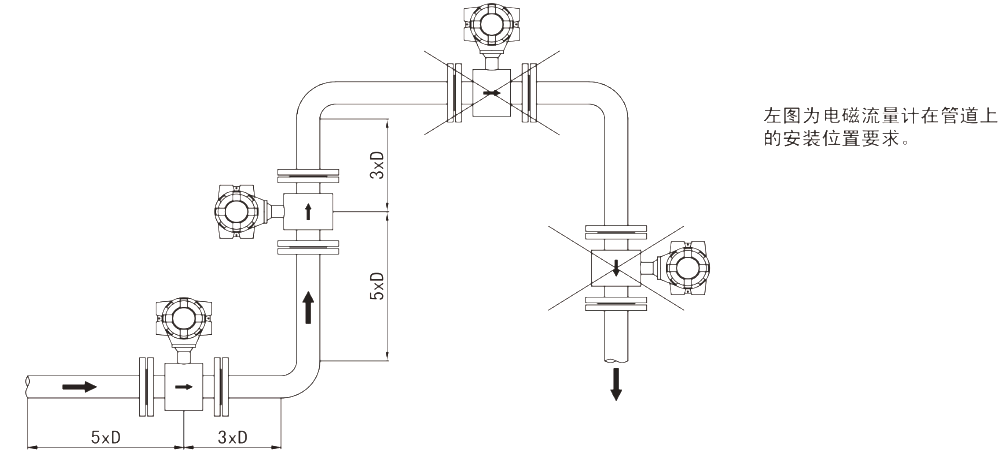

FE20污水流量计安装要求

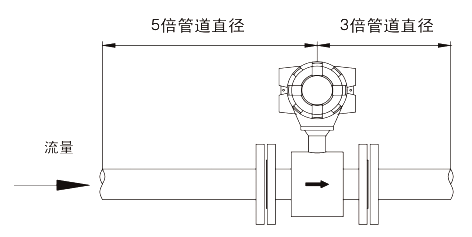

传感器上下游直管段的要求:

为了在不同的应用条件下确保说明书所表述的精度,安装传感器时应从电极面上游安装五倍管径的直管段,下游安装三倍管径的直管段,见下图所示。这种安装可以充分排出由于弯管、阀门或缩颈引起的干扰。当流量计前后的直管段不能满足要求时,性能指标会有一定偏差。

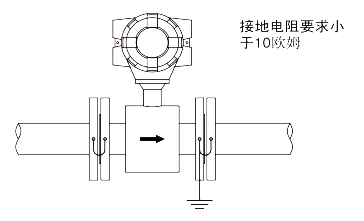

传感器接地要求:

在电磁流量计传感器于被测介质之间必须有一个可靠的接地路径。接地的方式可以选择接地电极,接地环和管道接地等三种方式。详见选型表。

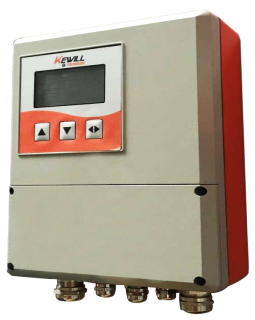

污水流量计分体式转换器外形尺寸图

L1型分体远传显示设定型(圆形)

L2型分体远传显示设定型(方形)
