TK52D 数显温度变送器 返回

原理特点

TK52D数显温度变送器具有集温度检测与信号处于一体,标准接插件出线,体积小巧,线性化输出4~20mA或1~5V标准信号。

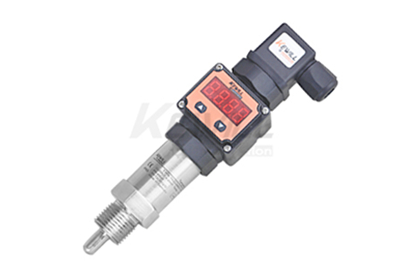

TK52D 数显温度变送器

原理,结构

TK52D数显温度变送器具有集温度检测与信号处于一体,标准接插件出线,体积小巧,线性化输出4~20mA或1~5V标准信号。

特点

●安装简单。

●多种量程可选。

●多种规格探头可选。

●全不锈钢外壳,结构紧凑坚固。抗干扰能力强。

●标准方式出线。

应用

气液两用型,可用于供水系统,液压、气动系统,冷却系统,加热系统,空调系统,自动化工程等。





技术参数

测温范围: -200~0°C,-100~0°C,-50~0°C, -50~50 °C; 0~50 °C; 0~80 °C; 0~100 °C; 0~120°C, 0~150°C,0~200°C,0~450°C,0~500°C或客户任意指定量程
精度等级: 0.2%FS&0.5%FS
探头尺寸与耐压: Ø6型 探头 10 bar
Ø8型 探头 40 bar
Ø10型 探头 100 bar
防护等级: IP65
输出信号: 4~20mA或1~5VDC
供电电压: 20~30VDC
环境温度: -30~85°C
接 口: G1/2 G1/4
卫生卡箍型等其他定制尺寸
电气部分材料: 黑色NBR
外壳材料: 不锈钢1.4301(304)
本体触液部分材料: 不锈钢1.4435(316L)
保护管材质: 不锈钢1.4301(304) &不锈钢1.4435(316L)
电气连接: 赫斯曼接头(DIN43650)

尺寸图

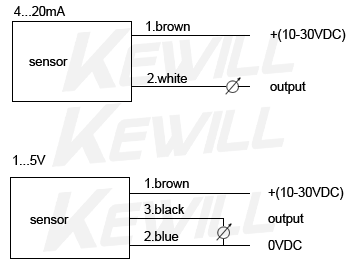

电气接线图

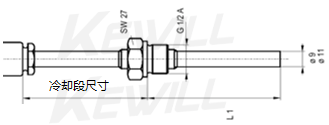

高温冷却部件尺寸

量程 增加尺寸 量程 增加尺寸
0~100 °C 0mm 0~350 °C 100mm
0~200 °C 45mm 0~500 °C 300mm



备注:如遇现场安装空间有限可提出定制需求。



常规量程代码表

代码

对应量程

代码

对应量程

代码

对应量程

代码

对应量程

/N1

-100~0°C,

/P1

0~50 °C;

/P4

0~120°C,

/P7

0~450°C,

/N2

-50~0°C,

/P2

0~80 °C;

/P5

0~150°C

/P8

0~500°C

/N3

-50~50 °C;

/P3

0~100 °C;

/P6

0~200°C,

/P9

任意指定量程

选型表

TK52D- 一体化温度变送器
  输出
  4-20mA输出
  1-5V输出
  探头直径
  Ø6 耐压10 bar
  Ø8 耐压40 bar
  Ø10 耐压100 bar
  连接方式
  G1/2
  G1/4
  卫生卡箍型
  定制型
  探头长度
  7mm(短定制款)   50mm
  15mm(*)   100mm
  25mm(*)   探头长度自定义
  出线方式
  航空插座
  赫斯曼接头(DIN43650)
  温度量程
  详见“常规量程代码表”
上述选型表不含选型代码,如需选型代码请联系我们或填写阁下的信息
