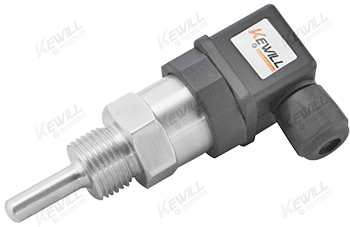

TK11系列双金属片温度开关 返回

原理特点

TK11双金属片温度开关原理,结构采用双金属片原理,当温度达到设定值时,绕制成环性弯曲状的双金属片一端受热膨胀触发内置机械装置,开关动作。主要特点与介质接触部分为不

   TK11 双金属片温度开



双金属片温度开关



  原理,结构

采用双金属片原理,当温度达到设定值时,绕制成环性弯曲状的双金属片一端受热膨胀触发内置机械装置,开关动作。

  主要特点

与介质接触部分为不锈钢材质,耐温高

机械式触发,可以防止电磁干扰

极高的重复性,动作点稳定

安装简单,多种连接方式可选

常开或常闭可选

  应用

适用于测量水,油,气类介质

TK11 温度开关可满足液压、润滑、传动系统中对于温度控制的不同要求,用于检测温度是否超过最高限或最低限。

  技术规格

测量范围: 固定开关点30℃~150℃(详见下表)
耐压等级: 40bar,100bar
介质温度: 最大130℃
输出: 常开/常闭可选 触点镀银
触点容量: 常规容量 24VDC,2A;250VAC,2A
定制容量 24VDC,5A;250VAC,5A
固定迟滞: 最大15℃(>80℃)
防护等级: IP65
接线方式: DIN标准接头(DIN43650)
触液部分材料: 不锈钢1.4301(304)
不锈钢1.4435  (316L)
电气外壳材质: 黑色NBR
供电电源: DC24V

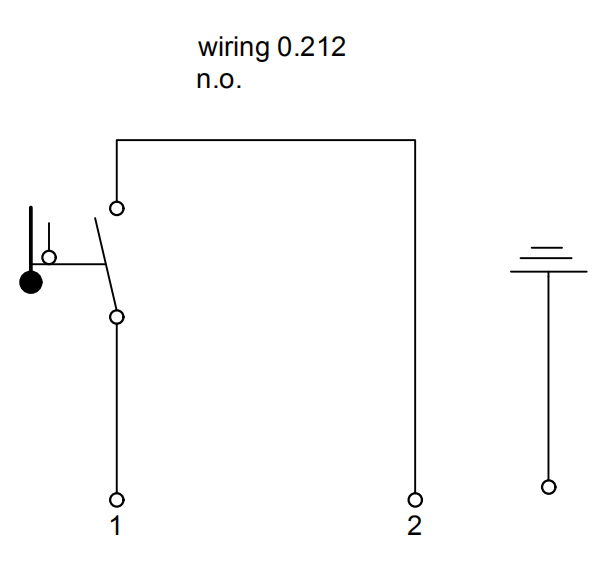

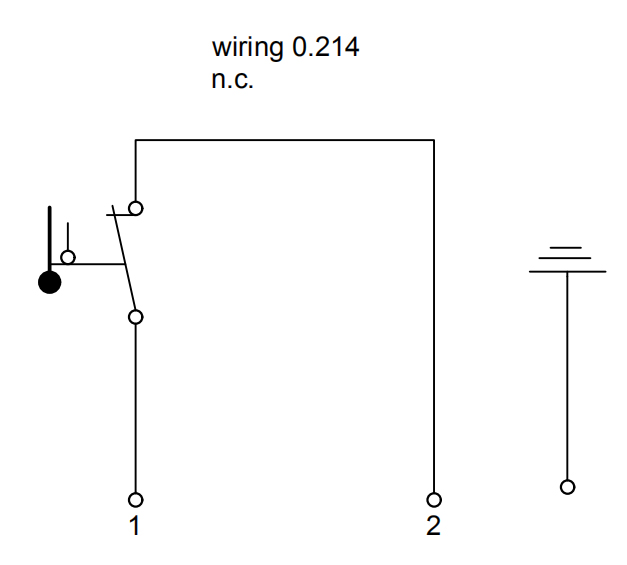

  电器接线图



  N.O.常开 N.C. 常闭

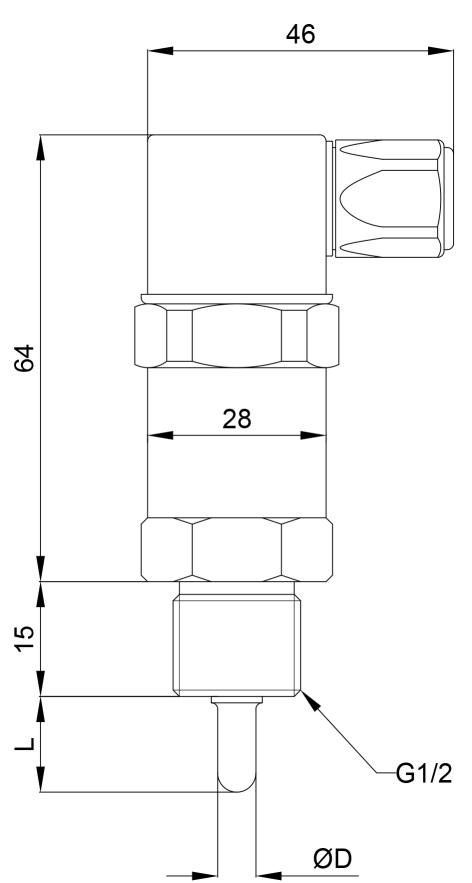

  尺寸图



M12航空插座式





  DIN插座式



  选型表

TK11- 双金属片温度开关
  温度量程范围
  30±3℃   80±3℃
40±3℃ 90±3℃
50±3℃ 100±3℃
60±3℃ 110±3℃
70±3℃ 120±3℃
  150±3℃
  接口螺纹
  外螺纹G1/2(*)   外螺纹NPT1/2
外螺纹G1/4 外螺纹NPT1/4
外螺纹G3/8
  探头直径
  Φ8  耐压40bar(≥50°C默认尺寸) (*)
Φ10 耐压100bar(≤40°C以上默认尺寸)
  探头长度L(不含螺纹尺寸)
  探头长L为15mm(*)   探头长L为50mm
探头长L为25mm 定制方式Customized
探头长L为30mm(*)
  输出
  常开(*)
常闭
  电气出线方式
  航空插座
DIN标准接头(DIN43650)
  接液材质
  接液材质:不锈钢1.4301(304)(*)
接液材质:不锈钢1.4435  (316L)

备注:(*)标为现货常备款或快速交货型

 选配:电缆附件A

KEM- M12附线接插件
    自接线柱
接插头
    直型
弯型
    2米线缆长度
5米线缆长度
要求线长m


  选配:焊接附件C

KTW- 焊接底座
    G1/2底座
G1/4底座
异型连接
    不锈钢1.4301(304)
不锈钢1.4435(316L)
定制材质Customized


  选配:保护套管D

KTC- 保护套管 Cannula
    不锈钢1.4301(304)
不锈钢1.4435(316L)
钛合金Ti
哈氏合金HB
探杆与密封面外衬PTFE
    长度、螺纹、直径与主品配套
协议另立尺寸、螺纹、直径

此PDF不含选型表完整数据,如需选型请联系销售人员或发电子邮件至sales@kewill-auto.cn获得完整样本。
