智能涡街流量计 返回

原理特点

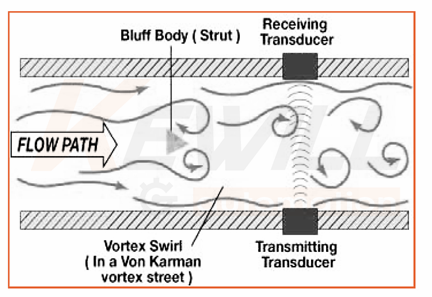

涡街流量计是利用卡门涡街原理进行测量的,在测量管中垂直插入一个柱状物,流体通过柱状物时,一定条件下,在柱状两侧就会交替产生两列有规则的旋涡,如下图所示意,这两列旋

智能涡街流量计

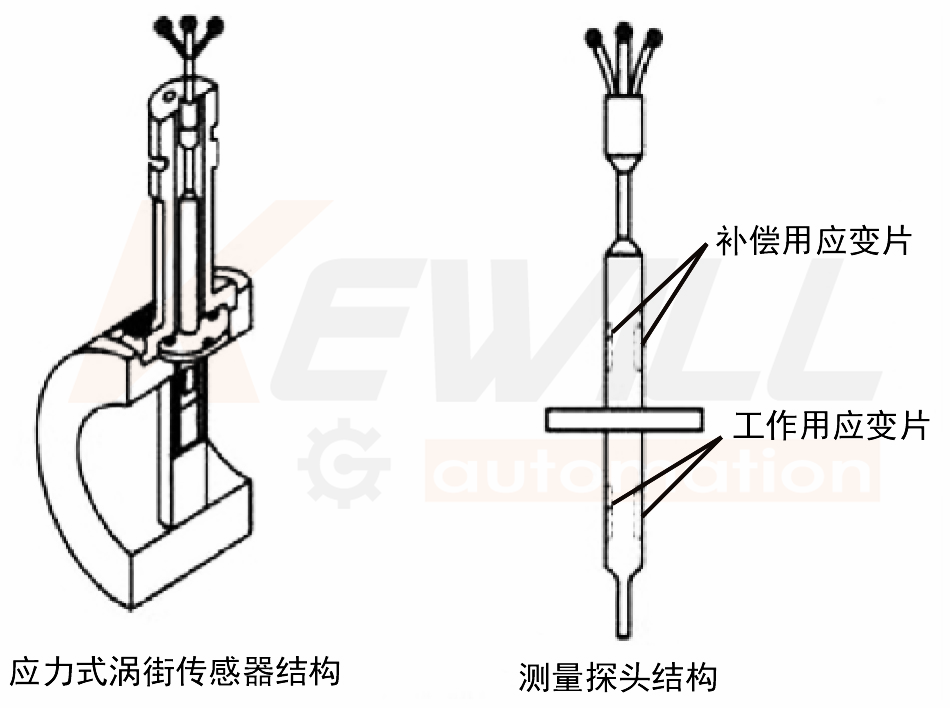

原理&结构

"涡街流量计是利用卡门涡街原理进行测量的,在测量管中垂直插入一个柱状物,流体通过柱状物时,一定条件下,在柱状两侧就会交替产生两列有规则的旋涡,如下图所示意,这两列旋涡被成为“卡门涡街”,在d/D=0.281时,释放的旋涡最稳定,卡门涡街释放的频率与流体流动的速度及柱状物的宽度等有关系,可单的用下面的公式来表示:"

F=St ×V/d

F:为卡门涡街的释放频率

St:为系数(称为斯特罗哈数)

V:为流速

d:柱状物宽度

D:仪表内径

智能涡街流量计

特点

一体化液体、气体或蒸气质量流量计

采用DSP频谱分析技术和自适应滤波技术的全数字化涡街

独立于信号测量传感器之外的测量振动传感器 ,极优秀的抗震性能

优秀的低流速性能;超宽量程比171

内置温度的探头设计

可在线更换的检测压力测量设计

具有10点非线性修正功能

可选择HART通讯协议或RS485通讯(MODBUS协议)

模块化电路设计及丰富的自诊断功能,维修方便

响应速度快,适应于过程控制和自动调节

高温型传感器可以测量高达400℃的蒸汽

输出与电源之间电气隔离,具有优良的抗干扰能力

供电电源有ACDC,方便用户选择



应用



流体

条件

行业

气体

干净的

冶金、造纸、化工、轻工、水处理、食品及饮料、纺织餐饮、农业灌溉、水电站、油田、电力和采矿等行业

易变脏的

液体

干净的

腐蚀的

易变脏的

蒸汽

饱和蒸汽

过热蒸汽

性能参数

涡街流量计精度

FV10管道式涡街流量计

流体

Re:雷诺数

准确度

液体

Re≥20000

读数的±0.75%

10000Re20000

读数的±1.5%

气体

Re≥20000

读数的±1%

蒸气

10000Re20000

读数的±1.5%





FV10插入式涡街流量计

流体

Re:雷诺数

准确度

液体

Re≥20000

读数的±1.5%

10000Re20000

读数的±2.5%

气体

Re≥20000

读数的±1.5%

蒸气

10000Re20000

读数的±2.5%



  ●重复性:测量值的±0.1%

  ●响应时间:对输入的阶跃性变化响应小于50ms

  ●稳定性:一年以上的稳定性是测量值的±0.1%

  ●环境温度的影响:超过工作温度范围是±0.25%

  ●安装位置的影响:只要能确保传感器满管和保证了前后足够的直管段,则安装无影响。

  ●启动时间:从零流量开始需要50毫秒

  ●最大量程比:28:1(气体);30:1(液体)

  传感器参数

  ● 尺寸:

  夹持型:DN15 to DN150

  法兰型:DN15 to DN300

  插入型:DN200 to DN2800

  ● 流体温度:

  常规型:-30 to 280℃

  高温型:-30 to 400℃

  ● 传感器材质:

  法兰及外壳:不锈钢1.4301(304)、不锈钢1.4435(316L)

  漩涡发声体:不锈钢1.4301(304)、不锈钢1.4435(316L)和蒙乃尔合金

  检测器材质:不锈钢1.4435(316L)、哈氏合金和蒙乃尔合金

  连接件材质:不锈钢1.4301(304)(与转换器连接)

  ● 温度传感器:PT100内置于检测探头内,两线制

  ● 压力传感器:可在线维修和更换

  ● 过程连接:

  DIN PN10 to PN160

  ANSI class 1503006009001500

  JIS 10k /JIS 20K

  夹持型(Wafer

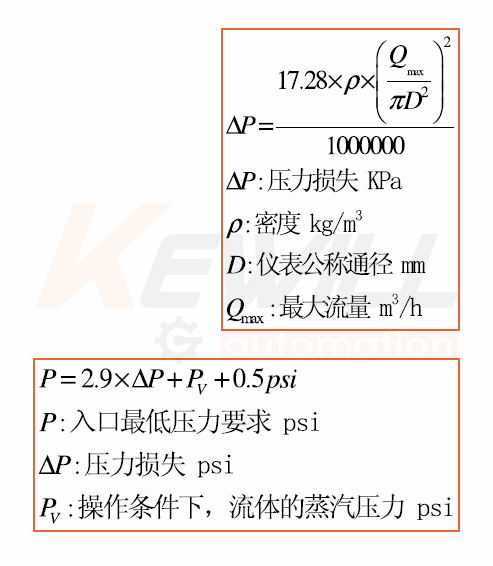

  ● 压力损失:按照右图计算公式计算最大压力损失

  ● 入口压力:测量液体流量时,流量计对入口压力的最低要求按计算公式计算

● 雷诺数:10000Re700000

传感器参数

  ● 环境温度范围:-20 to 140OF (-29 to 60℃)

  ● 外壳材质:低铜压铸铝Nema 4X ,IEC60529 IP66(标准),可定制不锈钢材质转换器外壳

  ● 供电电源:DC 16V to 36V1A快速熔断保险

  ● 电流输出:4 to 20 mA输出,有源输出,与电源隔离,负载电阻与电源的关系参考下面的关系图

  ● 脉冲输出:05000HZ,有源输出,NPN方式,内带上拉电阻,占空比50%

  ● 开关输出:高低报警,两组常开触点,驱动能力为24VDC,30mA,驱动阻抗大于800欧姆的继电器、报警灯和阀门

  ● 显示:LED液晶,4行显示,带背光;瞬时流量和总量的显示位数为9

  瞬时流量单位:m³/hm³/mm³/sGalUSAG/mUSAG/skg/hkg/mkg/st/ht/m

  总量单位:m³GalLkgt

  温度单位:

压力单位:Mpa

   密度单位:kg/m³

频率单位:HZ
