污水处理厂流量计接线方法

来源:未知 最后更新:2021-07-21 10:18:31



购买污水流量计,很多顾客又不知道如何去接线,首先我们应该了解他的通信功能,通信不同,接线方式就不一样,下面我们一起来了解下污水处理厂流量计接线方法,希望对大家有所帮助。



污水流量计的应用场合

污水流量计又叫电磁流量计,电磁流量计应用领域广泛。大口径仪表较多应用于给排水工程,中小口径常用于固液双相等难测流体或高要求场所,如测量造纸工业纸浆液和黑液、有色冶金业的矿浆、选煤厂的煤浆、化学工业的强
腐蚀液体以及钢铁工业高炉风口冷却水控制和监漏,长距离管道煤的水力输送的流量测量和控制。小口径、微小口径常用于医药工业、食品工业、生物工程等有卫生要求的场所。
1、根据一体型和分离型电磁流量计的特点,选择合适的类型。一体型安装敷线方便,精度中等,不宜在地面以下安装,以防转换器被水淹没。分离型精确度较高,转换器与传
感器异地安装,更适合现场环境比较差(如有害、有毒、易受水淹没等场所)的场合,但安装、敷线较严格,否则易引入干扰信号。
2、选择合适的电极形式。对于不产生结晶、结疤、不沾污电极的介质,可用标准电极,否则用式清垢电极或有清洗连接装置的电极。对于测污泥场合,还可选用可换式电极。
3、根据被测介质的腐蚀性选择电极材料。



污水处理厂流量计怎么接线



污水处理厂流量计数字通讯接口及接线
RS-232C 接口:按 IEEE RS-232C 接口标准设计,标配为非电气隔离方式,可选光电隔离型接口。可支持 MODBUS 协议 RTU 格式。
RS-485 接口:按 IEEE RS-485 接口标准设计,标配为非电气隔离方式,可选光电隔离型接口。可支持 MODBUS 协议 RTU 格式和 PROFIBUS-DP 通讯方式。

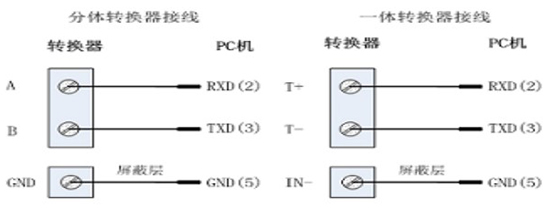

1.1.1 RS232 接线,如下图所示:

1.1.2 RS485 接线
1.1.2.1 非电气隔离方式接线

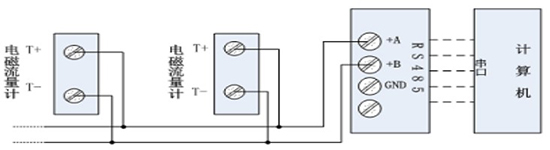

一体转换器接线(非电气隔离方式)


分体转换器接线(非电气隔离方式)

1.1.2.2 带光电隔离方式接线(包括 MODBUS 和 PROFIBUS-DP 通讯)

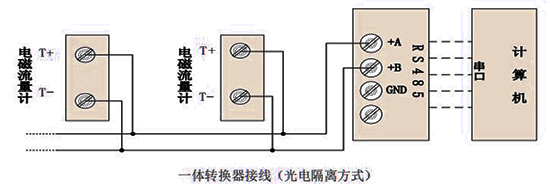

一体转换器接线(光电隔离方式)

分体转换器接线(光电隔离方式)

1.1.3 HART 通讯手操器与电磁流量计的连接

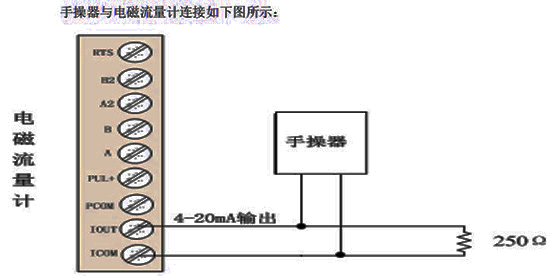

手操器与电磁流量计连接如下图所示:

说明:
1)手操器并联在电磁流量计电流输出的负载两端没有极性;
2)回路中的电阻应大于 200Ω ,小于 500Ω ;
3)手操器不能串入电流回路。
注意:电磁流量计用手操器设置参数,通讯地址为非 0 值,波特率为 14400。若仪表通讯方式、地址及波特率设置不正确,手操器将不能设置参数!
