关于超声波明渠流量计安装接线方法问题也是很多小伙伴经常咨询的问题之一，关于这个问题，下面给大家浅析一下，供大家参考，希望对大家的工作和学习有所帮助。
一、超声波明渠流量计尺寸

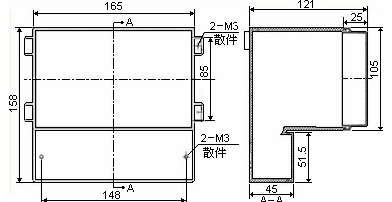

1、仪表尺寸
2、探头外形尺寸
3.仪表接线板
二、超声波明渠流量计接线说明
上电前请仔细检查AC220V和DC24V电源线。
SPST1～SPST4为4路开关，分别对应P03(Relay)菜单中的Relay1～Relay4设置。
XPS为探头端子，通过2芯屏蔽线或4芯屏蔽线与探头连接；
2芯屏蔽线连接方式
红芯线接XPS的+端，屏蔽线和黄芯线拧在一起接-端，探针接线板+端和-端接对应；
4 芯屏蔽电缆连接
白色（或绿色）芯线接XS2端子的+端，屏蔽线接-端，红色芯线接VCC（1脚），黄色芯线接DIO（2脚）， 黑芯线接GND（3pin），探头接线板接上；
