电磁流量计在高炉风险检测中的应用

来源:未知 最后更新:2021-06-11
关于电磁流量计在高炉风险检测中的应用,相信也是很多小伙伴的知识盲点之一,关于这个问题,下面给大家浅析一下,供大家参考,希望对大家的工作和学习有所帮助。
一、概述,
高炉风口是否损坏主要根据冷却水进出口和温度的差异以及夹气现象来判断。对于大型高炉,通常使用电磁流量计或卡门涡街流量计测量冷却水流量。双管电磁流量计用于宝钢高炉。它具有以下特点:
1.体积流量与产生的电动势成线性关系,
2.检测滞后时间小(响应时间3-75);
3、产生的电动势与流体的温度、比重、粘度、电导率和流动状态无关。电磁流量计虽然成本高昂,但与未能检测到风口损坏的后果相比,它的影响很小。此外,更换风口时,热风系统的阻力材料寿命会受到闲置空气回流的影响。

电磁流量计的检测数据由称为CENTUM的数字集成控制装置完成。它避免了风险集中的计算机DDC控制方式,克服了传统模拟仪表控制电路多、分散和人机接触不便的缺点,而CENTEM以微处理器为核心,数据通讯(时分复用)和高速)、离散系统的图像显示,具有集中控制、分散风险的特点。

二、原则
双管电磁流量计由电磁流量检测器和电磁流量转换放大器组成(图1)。流量检测由两个独立的检测器实现,它们共用同一个电源和磁场回路,分别位于给排水管道内,可以有效抑制电源波动、温度变化等外界干扰,测量准确性得到提高。


三、风口破损检测系统的组成及特点

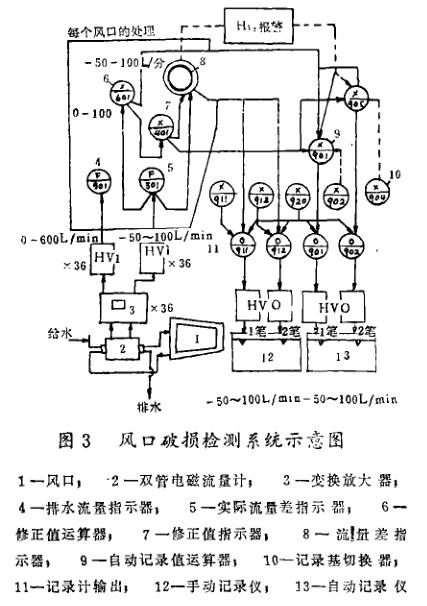

一号高炉有36个风口,配备36套双管电磁流量计,检测每个风口的冷却、出料流量、Q:和△Q两个信号,送至CENTUM系统。运行控制和运行控制后,发出第一次报警(△Q>101/min)、第二次报警(△Q)151/min)和低排放报警(Q:<1001/min)。此外,仪器屏幕上还设置了两台记录仪(自动和手动一台)。系统结构如图3 电磁流量计在高炉风损检测中的应用。
图中HVI和HVO分别为电压量程输入输出卡。前者将来自场的1-SV信号转换为脉冲,而后者将CENTUM脉冲转换为1-SV信号输入记录仪。 3,1 排水流量下限报警 排水流量指示器每45次循环检测,读取值与下限报警设定值进行比较。若低于设定值,则将指示器的回路状态设为L。时序表以15个周期检查回路状态,当L.时,输出相应的脉冲信号。

3.2 差流指示器也是在45个周期内采样,减去读入的实际差流率和修正值。产生的流量差异与存储在指示器中的主要警报值 (+ dV) 和次要警报值 (H,) 进行比较。如果超过设定值,则指示器回路状态设置为+DV或H; .当检查序列表时发现上述循环状态时,输出相应的信息。 3·3 仪表误差校正 一般情况下,电磁流量计在使用一段时间后,会因水中悬浮物的沉积等原因引起零漂。如果排气侧的影响不同,即使进出风口的流量正常,没有泄漏,流量差异也会反映在仪表上,导致误判。为此,设置了纠错功能,其原理是在计算器的修正值中,将过去的LM市。

四、风口损坏检测设备运行性能及分析 从高保红带花到正式运行,近三年的生产成果表明,效果理想,系统运行稳定,外扰小,反应灵敏,为操作人员掌握风口,赵防源的一炉做出了有益的贡献`这全年大致可以分为两个阶段。 ·1 在线调试和熟悉预轧阶段。 “1”这一阶段投产至1987年3月,整个风口损伤检测系统虽然在投产前已经进行了鸟类模拟调试和联动试验,但掌握正式运行情况仍处于摸索过程中。幸运的是,在开护理初期,'是高护理产量低,

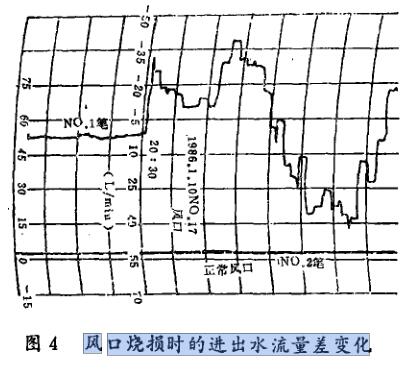

二是风口又系原装设备,破损较,这一年半中累计一次报警29次,二次报警达In次,其中真正属于风口烧坏屯’曲损或其他原因造成排水管漏水而报警的仅12次。典型的事例是1986年z月10日2003`左右27号风口烧,仪表当即报警,经检查确认后,立即休风组织更换,卸下的风口前端一圈已全部烧掉。自动记录仪所记录的△Q变化如图4所示,图中两根线分别由两支笔记录的。下方呈一直线的是正常风口,而上方剧烈波动的则是17号风口随时间变化的△Q曲线。
