氟利昂流量计 返回

原理特点

氟利昂流量计:当涡轮叶片切割由壳体内永久磁钢产生的磁力线时,就会引起传感线圈中的磁通变化。

原理&结构

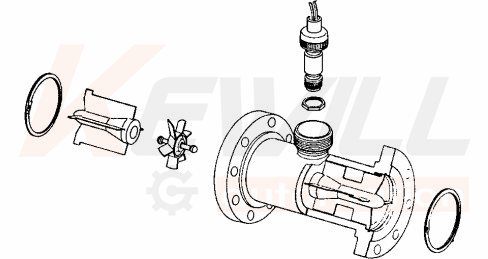

"FR60氟利昂流量计是一种速度式流量计。如下图所示,在管道中心安放一个涡轮,两端由轴承支撑,当流体通过管道时,冲击涡轮叶片,对涡轮产生驱动力矩,使涡轮克服摩擦力矩和流体阻力矩而产生旋转。在一定的流量范围内,对一定的流体介质粘度、涡轮的旋转角速度与流体流速成正比,由此,流体流速可通过涡轮的旋转角速度得到,从而可以计算得到通过管道的流体流量。

涡轮的转速通过装在机壳外的传感线圈来检测。当涡轮叶片切割由壳体内永久磁钢产生的磁力线时,就会引起传感线圈中的磁通变化。传感线圈将检测到的磁通周期变化信号送入前置放大器,对信号进行放大、整形,产生与流速成正比的脉冲信号,送入单位换算与流量积算电路得到并显示累积流量值;同时亦将脉冲信号送入频率电流转换电路,将脉冲信号转换成模拟电流量,进而指示瞬时流量值。

特点

安装有高可靠性的长寿命轴承

极好的重复性,适合于配料

优秀的低流速测量性能

极快速响应,适合批量控制和配比控制场合的使用

多叶片结构的转子,精度高

蒸汽清洗允许

紧奏型适用于设备安装

应用

成品油、轻质原油、汽油、轻油、喷气燃料、轻柴油、石脑油、乙烯等

润滑油、液压油等

水、纯水、蒸馏水、去离子水、脱盐水、软化水等

酒精、苯、甲苯、二甲苯、丁二烯、四氯化碳、甲基胺、丙烯腈

选型指南

FR60-F法兰型

法兰型涡轮流量计

口径:DN10 to DN250

精度:±0.5% / ±0.2% / ±1.0%

电源:DC 12V to 30V

输出:脉冲、电流、电压:光耦NPN、液晶显示法兰标准:DINASMEJIS、产品应用地标准

可选自润滑轴承

FR60-C卫生卡箍型

卫生型涡轮流量计

口径:DN15 to DN50

精度:±0.5% / ±0.2% / ±1.0%

电源:DC 12V to 30V

输出:脉冲、电流、电压

:光耦NPN、液晶显示

连接方式:卫生卡箍

可选自润滑轴承

FR60-T螺纹型

螺纹型涡轮流量计

口径:DN4 to DN50

精度:±0.5% / ±0.2% / ±1.0%

电源:DC 12V to 30V

输出:脉冲、电流、电压:光耦NPN、液晶显示连接方式:螺纹连接

可选自润滑轴承

FR60指标参数



性能参数



 精度:

0.5% of rate 0.2% of rate 两种

 重复性:

测量值的±0.1%

 响应时间:

最大50 毫秒相对于输入的改变

 稳定性:

6个月以上的稳定性是测量值的±0.1%

 环境温度的影响:

超过工作温度范围是±0.25%测量值

 安装位置的影响:

需确保传感器满管和保证了前后足够的直管段,则安装无影响

 启动时间:

从零流量开始需要50毫秒

 预热时间:

从通电到达到额定测量精度需要5分钟





传感器参数



 尺寸:

 DN4 to DN250

 被测流体温度范围:

-40 to 120℃,

 传感器本体材质:

不锈钢1.4301(304) ,不锈钢1.4435(316L)

 叶轮及附件材质:

430F不锈钢 ,不锈钢1.4435(316L),哈氏合金C

 耐压等级:

PN10 to PN63

 线圈阻抗:

1600Ω





接线盒参数



 环境温度范围:

-20 to 140° F (-29 to 60  )

 接线盒材质:

不锈钢1.4301(304),IEC60529 IP66 (标准),可定制不锈钢1.4435(316L)

 转换器密封圈:

橡胶

 电源:

DC 12V to 30V 1A快速熔断保险;

 防护等级:

IP65&IP67

 电气接口:

PG13.5

 功率:

max  0.3  W

 输出:

脉冲输出(用于总量)

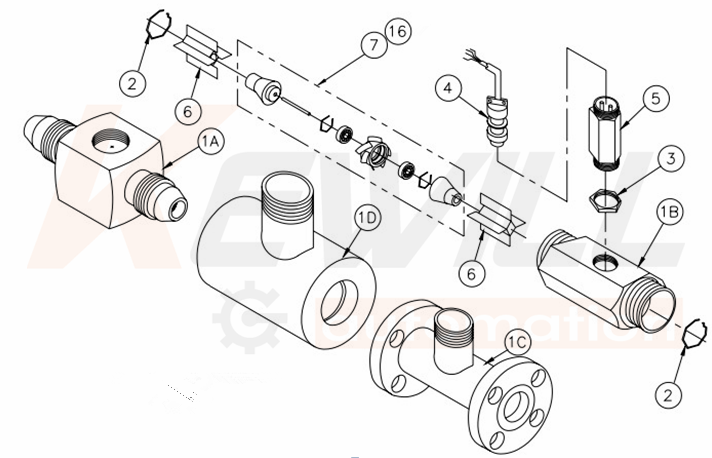

FR60传感器结构

部件

描述

1A \ 1B \ 1C \ 1D

传感器外壳

2

定位环

3

防松螺母

4

信号线连接头

5

检测探头

6

支撑

7

叶轮和轴承组件

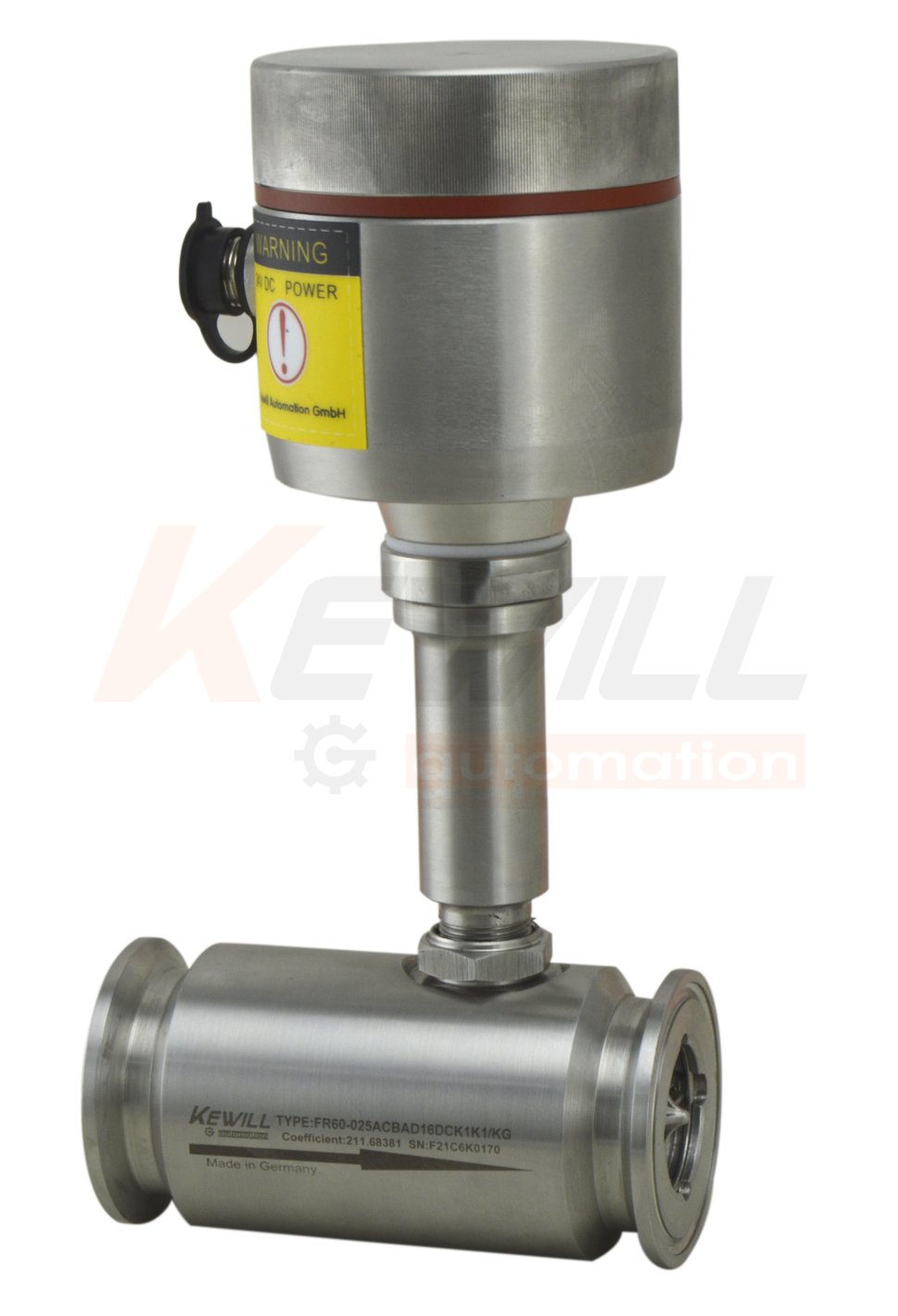

FR60涡轮流量计

赫斯曼接头(DIN43650)示意图

FR60-B航空插座连接器型4-20mA与脉冲输出放大器部分示意图

FR60:脉冲输出放大器部分示意图

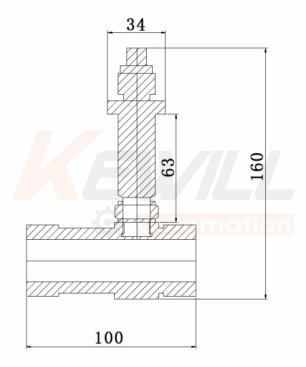

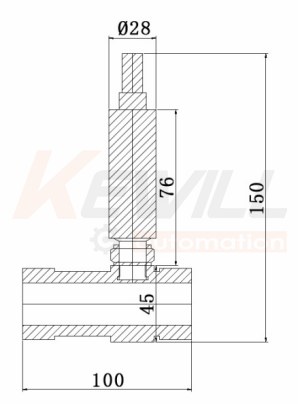

FR60传感器尺寸与流量范围

尺寸(mm)

可测流量范围(流速影响精度)

尺寸(mm)

可测流量范围(流速影响精度)

最小m³/h

最大m³/h

最小m³/h

最大m³/h

4

0.005

0.317

50

0.71

49.5

6

0.01

0.712

65

1.2

84

10

0.028

1.978

80

1.81

127

15

0.064

4.5

100

2.83

198

20

0.113

7.9

125

4.42

309

25

0.177

12.4

150

6.36

445

32

0.289

20.3

200

11.3

792

40

0.452

31.7

250

17.67

1236

选型表

FR60-

涡轮式流量计



通径



DN4 DN6 DN10 DN15 DN20 DN25 DN32 DN40 DN50 DN65 DN80 DN100 DN125 DN150 DN200 DN250 DN300等特殊管径约定交货)



输出信号



脉冲



0-5V



4-20mA



4-20mA+脉冲+2路开关量输出



4-20mA+脉冲+2路开关量输出+瞬时流量显示+累计流量显示



过程连接类型



螺纹密封连接



法兰式连接



卫生级卡箍连接



精度



精度0.2% (适用于DN15以上管路)



精度0.5% 适用于DN10以上管路



精度1.0%



接线方式



不锈钢1.4301(304)接线盒 IP67



航空插座连接器IP65



赫斯曼接头(DIN43650)IP65



耐压等级



EN 1092-1(DIN) PN10



ASME B16.5(ANSI)CLASS150



EN 1092-1(DIN) PN16



ASME B16.5(ANSI)CLASS300



EN 1092-1(DIN) PN25



ASME B16.5(ANSI)CLASS600



EN 1092-1(DIN) PN40



ASME B16.5(ANSI)CLASS900



EN 1092-1(DIN) PN63



ASME B16.5(ANSI)CLASS1500



EN 1092-1(DIN) PN100



ASME B16.5(ANSI)CLASS2500



EN 1092-1(DIN) PN250



JIS 10K



EN 1092-1(DIN) PN400



JIS 20K







产品应用地特殊标准

系统供电方式



12~30V DC



本体材质



不锈钢1.4301(304)



不锈钢1.4435(316L)



内部叶轮与附件材质



430F不锈钢



不锈钢1.4435(316L)



哈氏合金C



(特殊备选项)VARIO



特殊参数定制款

FR60-



















←选型示例
