如何消除或抑制污水电磁流量计中的90°干扰

来源:未知 最后更新:2021-05-20
如何消除或抑制污水电磁流量计中的90°干扰呢?这个问题也是很多小伙伴经常咨询的问题之一,关于这个问题,下面给大家浅析一下,供大家参考,希望对大家的工作和学习有所帮助。
在污水电磁流量计中,应采取措施消除或抑制变送器和转换器的90°干扰。
1.从发射器部分采取措施

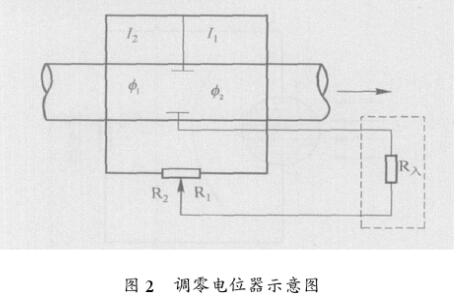

污水电磁流量计变送器的结构中,应使闭环的平面与交变磁力线保持平行,以避免磁力线通过闭环,并应设置千扰调节机构,以减少千扰。干扰信号ET。另外,在变压器干式馈线上设置零电位器。如图2所示。两根导线从一个电极引出,分别绕过磁极形成两个回路。当磁力线被共同保护以通过闭合回路时,有必要在两个回路中沿相反的方向产生感应电势。因此,在两个回路中存在相反方向的电流I1和I2。通过调节零电位器,R输入上两个电路中的电流I1和I2产生的电位相互抵消,以减少90°干扰信号。
2.从污水电磁流量计转换器部分采取措施
对于正交干扰,除了将发射机的干扰调整机制设为零外,还应在转换器中设置抗干扰机制,以消除发射机中剩余的正交干扰信号。 否则,剩余的象限信号也将被放大器放大,从而仅严重影响工作台的正常工作。 因此,如图3所示,在主放大器的输出端设置了一种抑制和补偿90度干扰的机制。
识别并分离由主放大器放大的90°干扰信号,然后将其反馈到主放大器的输入端,以消除来自输入端的90°会聚信号。
