污水电磁流量计的接地措施

来源:未知 最后更新:2021-05-20
污水电磁流量计的接地措施
为了使仪器可靠接地,提高测量精度,并且不受外部寄生电位的干扰,一次仪器应有良好的单独接地,并且总接地电阻应小于10Ω。如果连接传感器的管道中有绝缘层或非金属管,则传感器的两侧均应配备接地环。此外,一次和二次仪器之间的环路接地和屏蔽接地也应引起足够的重视。
A)接地环的选择

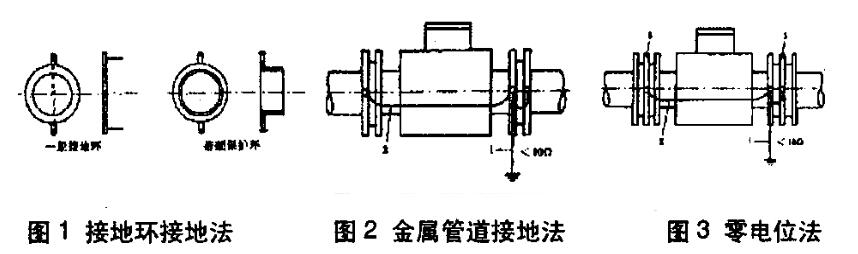

如果连接仪表的管道是绝缘的(相对于被测介质),请使用接地环。如图1所示,接地环分为普通型和带颈部的保护型。带颈部的防护型具有良好的耐磨性,可以保护进出端的村庄,并延长仪器的使用寿命。常见的接地环材料包括不锈钢,哈氏合金,钛,钽,铂等。接地环材料应适合被测介质的腐蚀。
B)污水电磁流量计的接地
一般有以下三种接地措施
①在金属管上安装时,金属管内壁上没有绝缘涂层,因此接地安装方法如图2所示。
②在塑料管或绝缘涂料,管道的油漆衬里安装时,传感器的两端应安装有接地环(或带有接地电极的短管),以使被测介质在管内流动接地,零电位,如图3所示。否则,污水电磁流量计将无法正常工作。

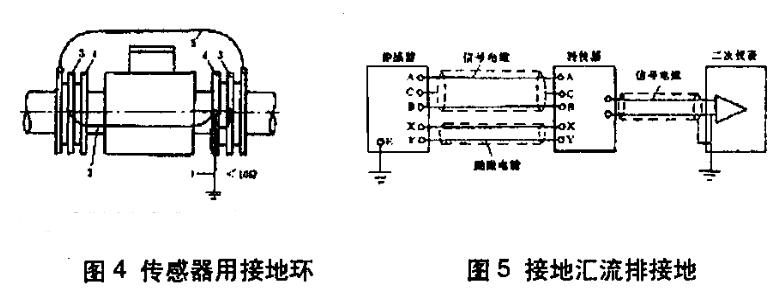

③在安装阴极保护管时,由于通常为了防止电解腐蚀而将管的内壁或外壁绝缘,因此被测介质没有接地电位,因此传感器必须使用接地环,如图4所示。 安装时应注意:接地环应安装在传感器的两个端面上,它们必须与连接管道的法兰绝缘,并通过接地与传感器接地环相连,接地环的材料应耐腐蚀。 介质腐蚀; 传感器两侧的连接管的法兰应与传感器周围的横截面积为16mm²的铜线连接,以将阴极保护电位与传感器隔离。
污水电磁流量计传感器,转换器和辅助仪表之间的工作接地和屏蔽接地
工作接地的作用是确保仪器准确可靠地工作,保护接地的作用是保护设备和人身安全。 对于污水电磁流量计,其信号回路通常在现场接地,其屏蔽层通过接地总线在控制室一侧接地,如图5所示。
