原理特点
R60系列涡轮式流量计原理，结构 涡轮流量计是一种速度式流量计。如下图所示，在管道中心安放一个涡轮，两端由轴承支撑，当流体通过管道时，冲击涡轮叶片，对涡轮产生驱动力矩，

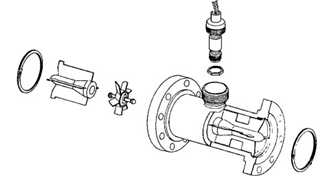

涡轮流量计是一种速度式流量计。如下图所示，在管道中心安放一个涡轮，两端由轴承支撑，当流体通过管道时，冲击涡轮叶片，对涡轮产生驱动力矩，使涡轮克服摩擦力矩和流体阻力矩而产生旋转。在一定的流量范围内，对一定的流体介质粘度、涡轮的旋转角速度与流体流速成正比，由此，流体流速可通过涡轮的旋转角速度得到，从而可以计算得到通过管道的流体流量。
涡轮的转速通过装在机壳外的传感线圈来检测。当涡轮叶片切割由壳体内永久磁钢产生的磁力线时，就会引起传感线圈中的磁通变化。传感线圈将检测到的磁通周期变化信号送入前置放大器，对信号进行放大、整形，产生与流速成正比的脉冲信号，送入单位换算与流量积算电路得到并显示累积流量值;同时亦将脉冲信号送入频率电流转换电路，将脉冲信号转换成模拟电流量，进而指示瞬时流量值。
| #FormatImgID_2# | #FormatImgID_3# | #FormatImgID_4# |

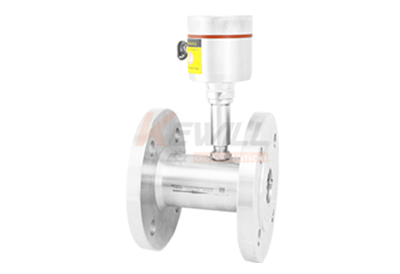

| FR60-F 法兰型 | FR60-C 卫生卡箍型 | FR60-T 螺纹型 |
| 法兰型涡轮流量计 | 卫生型涡轮流量计 | 螺纹型涡轮流量计 |
| 口径:DN10 to DN250 | 口径:DN15 to DN50 | 口径:DN4 to DN50 |
| 精度：±0.5% / ±0.2% / ±1.0% | 精度：±0.5% / ±0.2% / ±1.0% | 精度：精度：±0.5% / ±0.2% / ±1.0% |
| 电源：DDC 12V to 30V ； | 电源：DDC 12V to 30V ； | 电源：DC 12V to 30V ； |
| 输出：脉冲、电流、电压、光耦NPN、液晶显示 | 输出：三脉冲、电流、电压、光耦NPN、液晶显示 | 输出：三脉冲、电流、电压、光耦NPN、液晶显示 |
| 法兰标准：DIN、ASME 、JIS、产品应用地标准 | 连接方式：卫生卡箍 | 连接方式：螺纹连接 |
| 可选自润滑轴承 | 可选自润滑轴承 | 可选自润滑轴承 |
● 安装有高可靠性的长寿命轴承
● 极好的重复性好，适合于配料
● 优秀的低流速测量性能
● 极快速响应，适合批量控制和配比控制场合的使用
● 多叶片结构的转子，精度高
● 蒸汽清洗允许
● 紧奏型适用于设备安装
| FR60- | 涡轮式流量计 | ||||||||||||||||||
| 通径 | |||||||||||||||||||
| DN4 DN6 DN10 DN15 DN20 DN25 DN32 DN40 DN50 DN65 DN80 DN100 DN125 DN150 DN200 DN250 （DN300等特殊管径约定交货） | |||||||||||||||||||
| 输出信号 | |||||||||||||||||||
| 脉冲 | |||||||||||||||||||
| 0-5V | |||||||||||||||||||
| 4-20mA | |||||||||||||||||||
| 4-20mA+脉冲+2路开关量输出 | |||||||||||||||||||
| 4-20mA+脉冲+2路开关量输出+瞬时流量显示+累计流量显示 | |||||||||||||||||||
| 过程连接类型 | |||||||||||||||||||
| 螺纹密封连接 | |||||||||||||||||||
| 法兰式连接 | |||||||||||||||||||
| 卫生级卡箍连接 | |||||||||||||||||||
| 精度 | |||||||||||||||||||
| 精度0.2% （DN≥DN15以上管路适用） | |||||||||||||||||||
| 精度0.5% | |||||||||||||||||||
| 精度1.0% | |||||||||||||||||||
| 接线方式 | |||||||||||||||||||
| 不锈钢1.4301(304)接线盒 IP67 | |||||||||||||||||||
| 航空插座连接器IP65 | |||||||||||||||||||
| 赫斯曼接头(DIN43650)IP65 | |||||||||||||||||||
| 耐压等级 | |||||||||||||||||||
| EN 1092-1(DIN) PN10 | ASME B16.5(ANSI)CLASS150 | ||||||||||||||||||
| EN 1092-1(DIN) PN16 | ASME B16.5(ANSI)CLASS300 | ||||||||||||||||||
| EN 1092-1(DIN) PN25 | ASME B16.5(ANSI)CLASS600 | ||||||||||||||||||
| EN 1092-1(DIN) PN40 | ASME B16.5(ANSI)CLASS900 | ||||||||||||||||||
| EN 1092-1(DIN) PN63 | ASME B16.5(ANSI)CLASS1500 | ||||||||||||||||||
| EN 1092-1(DIN) PN100 | ASME B16.5(ANSI)CLASS2500 | ||||||||||||||||||
| EN 1092-1(DIN) PN250 | JIS 10K | ||||||||||||||||||
| EN 1092-1(DIN) PN400 | JIS 20K | ||||||||||||||||||
| 产品应用地特殊标准 | |||||||||||||||||||
| 系统供电方式 | |||||||||||||||||||
| 12~30V DC | |||||||||||||||||||
| 本体材质 | |||||||||||||||||||
| 不锈钢1.4301(304) | |||||||||||||||||||
| 不锈钢1.4435(316L) | |||||||||||||||||||
| 哈氏合金C | |||||||||||||||||||
| 内部叶轮与附件材质 | |||||||||||||||||||
| 430F不锈钢 | |||||||||||||||||||
| 不锈钢1.4435(316L) | |||||||||||||||||||
| 哈氏合金C | |||||||||||||||||||
| (特殊备选项)VARIO | |||||||||||||||||||
| 特殊参数定制款 | |||||||||||||||||||
| 上述选型表不含选型代码，如需选型代码请联系我们或填写阁下的信息 | |||||||||||||||||||
