原理特点

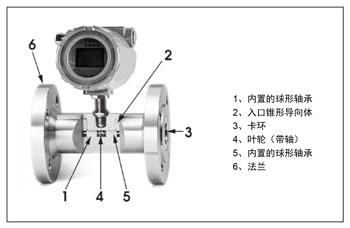

FR80系列涡轮式流量计原理,结构 涡轮流量计是一种速度式流量计。如下图所示，在管道中心安放一个涡轮，两端由轴承支撑，当流体通过管道时，冲击涡轮叶片，对涡轮产生驱动力矩，
涡轮流量计是一种速度式流量计。如下图所示，在管道中心安放一个涡轮，两端由轴承支撑，当流体通过管道时，冲击涡轮叶片，对涡轮产生驱动力矩，使涡轮克服摩擦力矩和流体阻力矩而产生旋转.在一定的流量范围内，对一定的流体介质粘度，涡轮的旋转角速度与流体流速成正比.由此，流体流速可通过涡轮的旋转角速度得到，从而可以计算得到通过管道的流体流量。

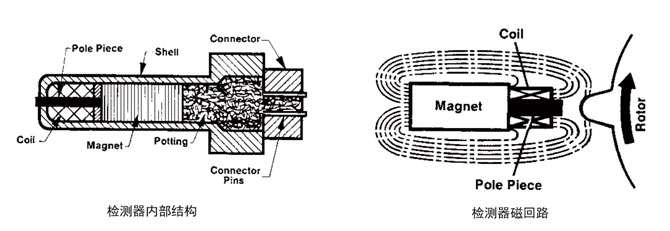

涡轮的转速通过装在机壳外的传感线圈来检测.当涡轮叶片切割由壳体内永久磁钢产生的磁力线时，就会引起传感线圈中的磁通变化.传感线圈将检测到的磁通周期变化信号送入前置放大器，对信号进行放大、整形，产生与流速成正比的脉冲信号，送入单位换算与流量积算电路得到并显示累积流量值;同时亦将脉冲信号送入频率电流转换电路，将脉冲信号转换成模拟电流量，进而指示瞬时流量值.
● 安装有高可靠性的长寿命轴承
● 极好的重复性好，适合于配料
● 优秀的低流速测量性能
● 极快速响应，适合批量控制和配比控制场合的使用
● 多叶片结构的转子，精度高
● 蒸汽清洗允许
● 带高低报警功能，可以驱动继电器
● 具有10点非线性修正功能
● 标准RS485通讯(MODBUS协议)
● 模块化电路设计及丰富的自诊断功能，维修方便
● 紧奏型适用于设备安装
| 轴承种类适用的介质温度 | ||
| 轴承材质 | 温度范围 | 用途 |
| 440C不锈钢滚珠轴承 | ﹣40℃ to 120℃ | 非水介质 |
| 陶瓷轴颈轴承 | ﹣75℃ to 120℃ | 液体 |
| 石墨轴颈轴承 | ﹣75℃ to 160℃ | 液体 |
| 碳化钨轴颈轴承 | ﹣50℃ to 180℃ | 液体 |
● 成品油、轻质原油、汽油、轻油、喷气燃料、轻柴油、石脑油、乙烯等
● 润滑油、液压油等
● 水、纯水、蒸馏水、去离子水、脱盐水、软化水等
● 酒精、苯、甲苯、二甲苯、丁二烯、四氯化碳、甲基胺、丙烯腈等
● 甲醛、酢酸、苛性钠、二硫化碳等
● 牛奶、咖啡等
● 导热油、热煤油等高温介质
| FR80- | 涡轮式流量计 | ||||||||||
| 通径 | |||||||||||
| DN4 DN6 DN10 DN15 DN20 DN25 DN32 DN40 DN50 DN65 DN80 DN100 DN125 DN150 DN200 DN250 (DN300等特殊管径约定交货) | |||||||||||
| 输出信号 | |||||||||||
| 脉冲+4 to 20mA电流信号 | |||||||||||
| 脉冲+0 to 5V电压信号 | |||||||||||
| 高点低点常开触点信号(开关量全量程设定) | |||||||||||
| 连接方式 | |||||||||||
| 螺纹密封连接 | |||||||||||
| 法兰式连接 | |||||||||||
| 卫生级卡箍连接 | |||||||||||
| 快速密封软管接头 | |||||||||||
| 精度 | |||||||||||
| 精度0.2% (适用于DN15以上管路) | |||||||||||
| 精度0.5% (适用于DN10以上管路) | |||||||||||
| 精度1.0 | |||||||||||
| 耐压等级 | |||||||||||
| EN 1092-1(DIN)PN10 | ASME B16.5(ANSI)CLASS150 | ||||||||||
| EN 1092-1(DIN)PN16 | ASME B16.5(ANSI)CLASS300 | ||||||||||
| EN 1092-1(DIN)PN25 | ASME B16.5(ANSI)CLASS600 | ||||||||||
| EN 1092-1(DIN)PN40 | ASME B16.5(ANSI)CLASS900 | ||||||||||
| EN 1092-1(DIN)PN63 | ASME B16.5(ANSI)CLASS1500 | ||||||||||
| EN 1092-1(DIN)PN100 | ASME B16.5(ANSI)CLASS2500 | ||||||||||
| EN 1092-1(DIN)PN250 | JIS 10K | ||||||||||
| EN 1092-1(DIN)PN400 | JIS 20K | ||||||||||
| 产品应用地特殊标准 | |||||||||||
| 系统供电方式 | |||||||||||
| 12 to 24V DC | |||||||||||
| 86 to 265V AC | |||||||||||
| 3.6V锂电池 （仅供脉冲信号或显示用选择) | |||||||||||
| 接液本体材质 | |||||||||||
| 不锈钢1.4301(304) | |||||||||||
| 不锈钢1.4435(316L) | |||||||||||
| 内部叶轮与附件材质 | |||||||||||
| 403F不锈钢 | |||||||||||
| 不锈钢1.4435(316L) | |||||||||||
| 哈氏合金C | |||||||||||
| 轴承材质 | |||||||||||
| 不锈钢440C滚珠轴承(非水环境) | |||||||||||
| 陶瓷轴颈轴承 | |||||||||||
| 石墨轴颈轴承 | |||||||||||
| 碳化钨轴颈轴承 | |||||||||||
| (特殊备选项)VARIO | |||||||||||
| 特殊参数定制款 | |||||||||||
| 上述选型表不含选型代码，如需选型代码请联系我们或填写阁下的信息 | |||||||||||
