原理特点
PT100铂热电阻作为测量元件，输入的原始信号进入运输电路运算后可输出线性的电流信号，通过组合按键确认温度开关设定值与迟滞等设定后，在实际温度值到达预设定值时输出对应的开

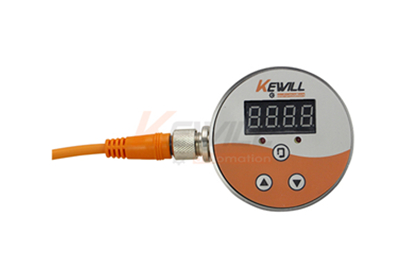

TK58 数显温度控制器
PT100铂热电阻作为测量元件，输入的原始信号进入运输电路运算后可输出线性的电流信号，通过组合按键确认温度开关设定值与迟滞等设定后，在实际温度值到达预设定值时输出对应的开关量信号，已实现系统中的动作报警或执行。输出开关量的同时还可以输出模拟量电流信号。
●就地显示
●可现场设定
适用于测量水，油，气类介质
可满足液压、润滑、传动系统中对于温度控制的不同要求，用于检测温度是否超过最高限或最低限。
| 温度与精度 | |||||||||
| 量程范围： | ­30…100℃ | ||||||||
| 环境温度： | ­30℃…85℃ | ||||||||
| 存储温度： | ­30℃…75℃ | ||||||||
| 相对湿度： | 0…80% | ||||||||
| 输出精度： | ±0.2% FS | ||||||||
| ±0.5% FS | |||||||||
| 显示精度： | ±0.15 FS | ||||||||
| 显示方式： | 就地显示;LED | ||||||||
| 远传信号可配合显示仪表(需另购） | |||||||||
| 传感器与精度： | PT1000 Class A | ||||||||
| PT100 Class A | |||||||||
| 年漂移量: | ≤ ±0.25%量程 | ||||||||
| 响应时间: | 0.5…3s（典型值1秒） | ||||||||
| 耐压 材质 防护 | |||||||||
| 探头尺寸与耐压： | Φ6 探头 40 bar | ||||||||
| Φ8 探头 40 bar | |||||||||
| Φ10 探头 100 bar | |||||||||
| 电气仓： | 不锈钢1.4301(304) | ||||||||
| 接液材质： | 不锈钢1.4301(304) | ||||||||
| 不锈钢1.4435 (316L) | |||||||||
| 防护等级： | IP65 | ||||||||
| 适用过程连接 | |||||||||
| 外螺纹 | G1/2 | ||||||||
| G1/4 | |||||||||
| M20*1.5 | |||||||||
| M27*2 | |||||||||
| 协议定制型 | |||||||||
| 输出供电与接线 | |||||||||
| 电源范围： | DC 20…30Vdc | ||||||||
| 继电器负载： | 24Vdc、2A | ||||||||
| 输出信号： | 4…20mA+2路PNP开关量 | ||||||||
| 最大功耗： | ＜3W | ||||||||
| 电气连接： | M12*1航空插头 | ||||||||

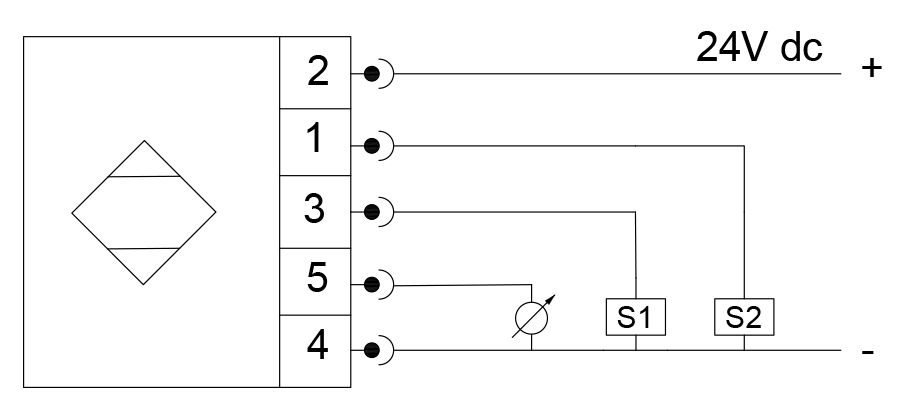

| M12航空插座 | 4…20mA+两路开关量（NPN） | 4…20mA+两路开关量（PNP） | |||||||||||||||||
 |  |  | |||||||||||||||||
| 针脚 | 颜色 | 信号 | |||||||
| 2 | 棕色 | 电源正 | |||||||
| 4 | 蓝色 | 电源负 | |||||||
| 5 | 灰色 | 4…20mA | |||||||
| 3 | 黑色 | 开关输出S1 | |||||||
| 1 | 白色 | 开关输出S2 | |||||||
| 代码 | 对应量程 | 代码 | 对应量程 | 代码 | 对应量程 | |||||||||
| / | / | /PA | 0…50 °C; | /PL | 任意指定量程 (-30…100°C范围内） | |||||||||
| / | / | /PB | 0…50 °C; | |||||||||||
| /NE | -30…0°C; | /PC | 0…80 °C; | |||||||||||
| /NF | -30…50 °C; | /PD | 0…100 °C; | |||||||||||
| TK58- | 数显温度控制器 | |||||||||||||||||
| 输出类型 | ||||||||||||||||||
| 4…20mA+两路开关量（PNP） | ||||||||||||||||||

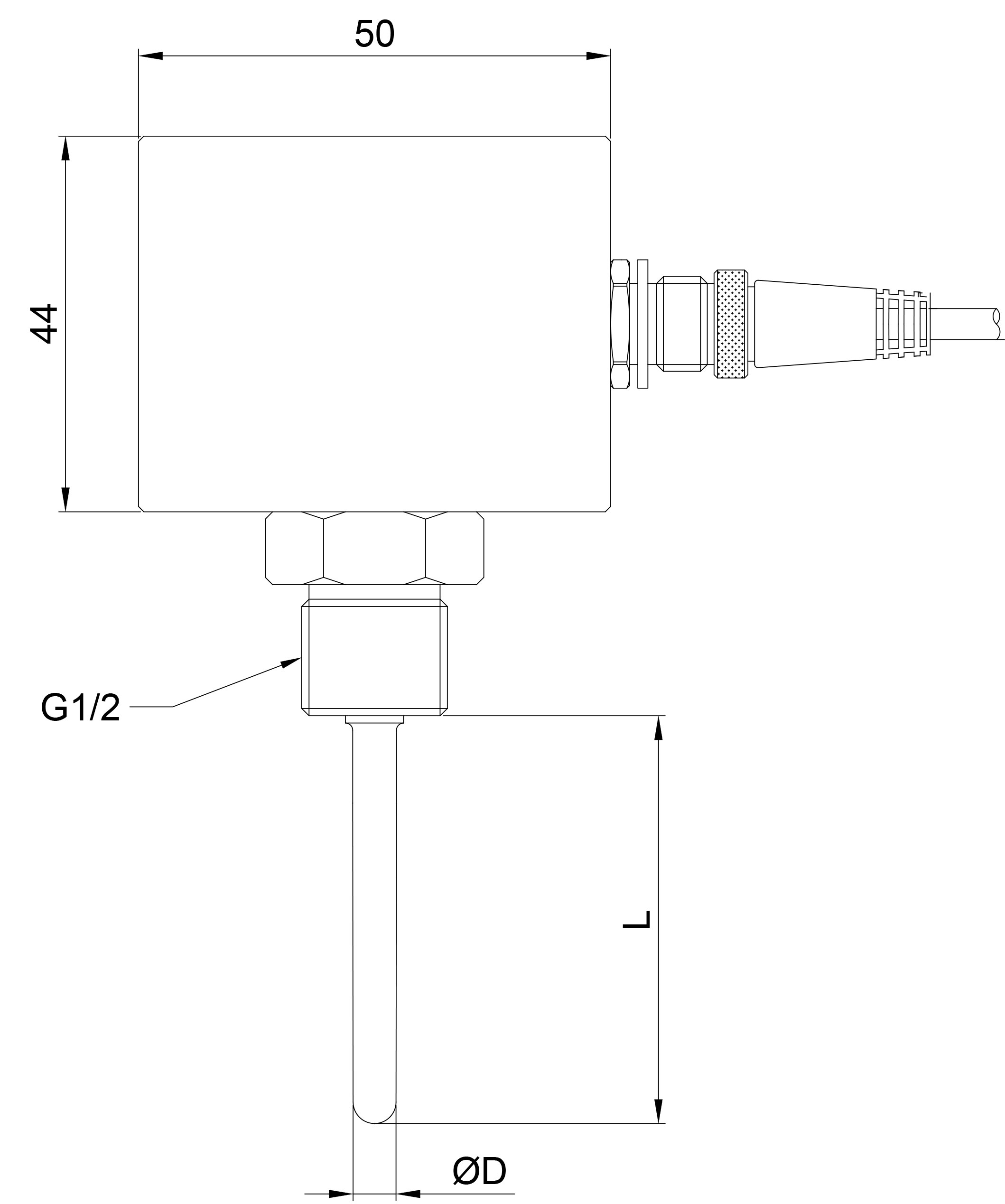

| 探头直径 | ||||||||||||||||||
| Φ6 可耐压40 bar（*） | ||||||||||||||||||
| Φ8 可耐压40 bar | ||||||||||||||||||
| Φ10 可耐压100 bar | ||||||||||||||||||
| 螺纹连接方式 | ||||||||||||||||||
| G1/2外螺纹（*） | ||||||||||||||||||
| G1/4外螺纹 | ||||||||||||||||||
| M20*1.5外螺纹 | ||||||||||||||||||
| M27*2外螺纹 | ||||||||||||||||||
| 定制型 | ||||||||||||||||||
| 探头长度(不含螺纹） | ||||||||||||||||||
| 15mm（*） | ||||||||||||||||||
| 25mm | ||||||||||||||||||
| 50mm（*） | ||||||||||||||||||
| 75mm | ||||||||||||||||||
| 100mm（*） | ||||||||||||||||||
| 定制方式Customized | ||||||||||||||||||
| 温度量程 | ||||||||||||||||||
| 详见“常规量程代码表” | ||||||||||||||||||
| 精度等级 | ||||||||||||||||||
| ±0.2% | ||||||||||||||||||
| ±0.5% | ||||||||||||||||||
| 此PDF不含选型表完整数据，如需选型请联系销售人员或发电子邮件至sales@kewill-auto.cn获得完整样本。 | ||||||||||||||||||
| 备注：“*”标为现货常备款或快速交货型 | ||||||||||||||||||
| KEM- | M12附线接插件 | ||||||
| 自接线柱 | |||||||
| 接插头 | |||||||
| 直型 | |||||||
| 弯型 | |||||||
| 2米线缆长度 | |||||||
| 5米线缆长度 | |||||||
| 要求线长（m） | |||||||
| KTW- | 焊接底座 | ||||||
| G1/2底座 | |||||||
| G1/4底座 | |||||||
| 异型连接 | |||||||
| K1 | 不锈钢1.4301(304) | ||||||
| K2 | 不锈钢1.4435(316L) | ||||||
| C | 定制材质Customized | ||||||
| KTC- | 保护套管 Cannula | ||||||||
| 不锈钢1.4301(304) | |||||||||
| 不锈钢1.4435(316L) | |||||||||
| 钛合金Ti | |||||||||
| 哈氏合金HB | |||||||||
| 探杆与密封面外衬PTFE | |||||||||
| 长度、螺纹、直径与主品配套 | |||||||||
| 协议另立尺寸、螺纹、直径 | |||||||||
