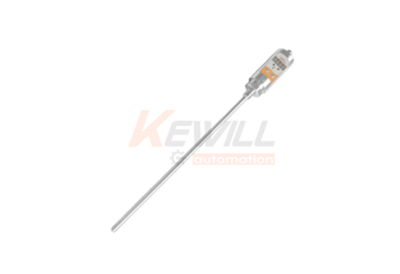

TK71 温度控制器 返回

原理特点

TK71为全电子结构,输出信号由高精度,低温漂的放大器放大处理,送入高精度的A/D转换器,转换成微处理器可以处理的数字信号,经过运算处理的信号控制两路开关,对控制系统温度进

TK71 温度控制器

原理,结构

TK71为全电子结构,输出信号由高精度,低温漂的放大器放大处理,送入高精度的A/D转换器,转换成微处理器可以处理的数字信号,经过运算处理的信号控制两路开关,对控制系统温度进行测控。





主要特点

安装简单,多种规格探头可选,全不锈钢外壳,结构紧凑坚固。并可选配柜装式控制表。温度预设开关点和延滞切换输出。开关量可在零点到满度之间任意设定。

应用

气液两用型,可用于供水系统,液压、气动系统,冷却系统,加热系统,空调系统,自动化工程等。

技术参数

温度与精度
量程范围 ­30…150
环境温度: ­30…85
存储温度: ­30…75
相对湿度: 0…80%
输出精度: ±0.2% FS
±0.5% FS
显示精度 ±0.15 FS
显示方式: 就地显示;LED
远传信号可配合显示仪表(需另购)
传感器与精度: PT1000 Class A
PT100 Class A
年漂移量: ≤ ±0.25%量程
响应时间: 0.5…3s(典型值1秒)
耐压 材质 防护
探头尺寸与耐压: Φ6  探头   40 bar
Φ8  探头   40 bar
Φ10  探头  100 bar
电气仓: 不锈钢1.4301(304)
接液材质: 不锈钢1.4301(304)
不锈钢1.4435 (316L)
防护等级: IP65
适用过程连接
外螺纹 G1/2
G1/4
M20*1.5
M27*2
协议定制型
输出供电与接线
电源范围: DC  19.5…28Vdc
继电器负载: <24Vdc、1.2A
输出信号: 4…20mA+2路PNP开关量
最大功耗: <3W
电气连接: M12*1航空插头

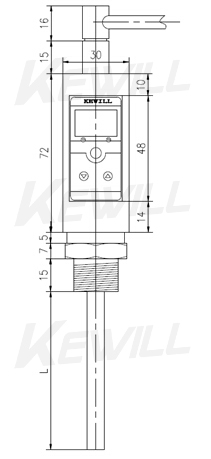

尺寸图

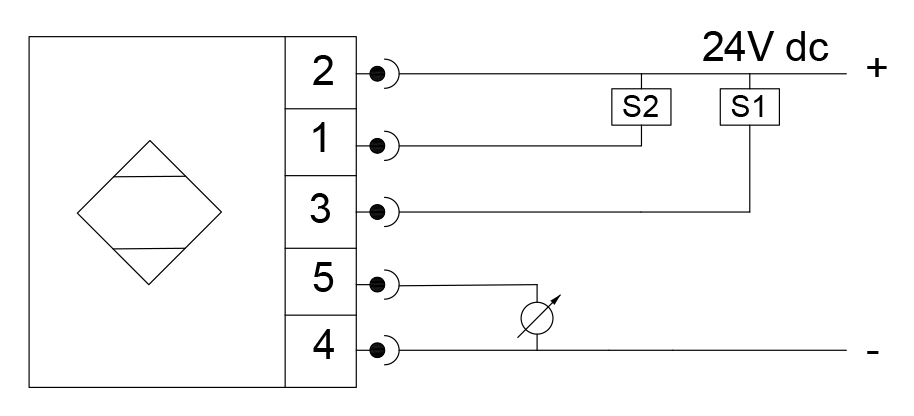

电气接线图

M12航空插座 4…20mA+两路开关量(NPN) 4…20mA+两路开关量(PNP)
针脚 颜色 信号
2 棕色电源正
4 蓝色电源负
5 灰色 4…20mA
3 黑色开关输出S1
1 白色开关输出S2

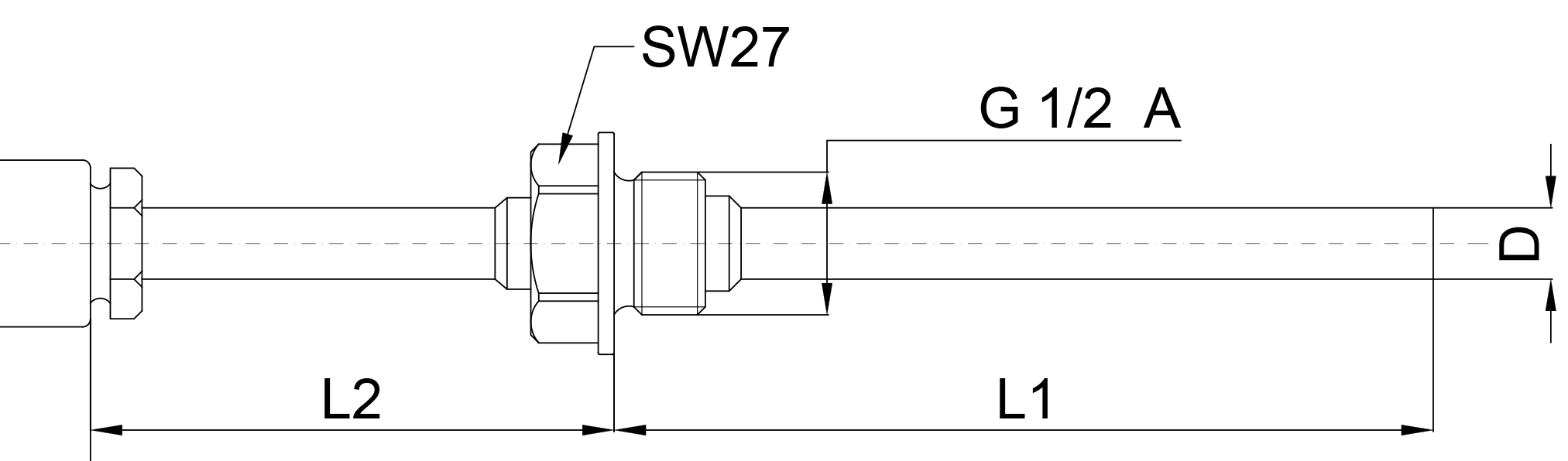

高温冷却部件尺寸

量程 增加尺寸 量程 增加尺寸
-30…0 °C 0mm 0…100 °C 0mm
-30…50 °C 0mm 0…120 °C 0mm
0…50 °C 0mm 0…150 °C 45mm
0…80 °C 0mm / /

备注:如遇现场安装空间有限,可提出定制需求。使用寿命与精度漂移受冷却段长度影响。

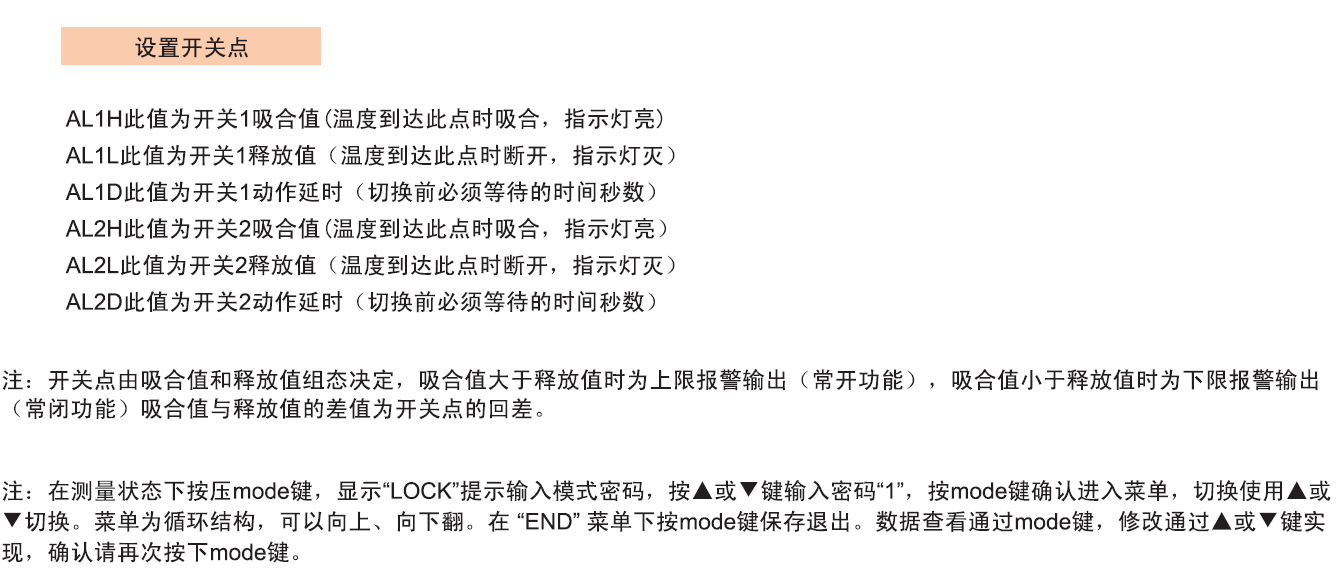

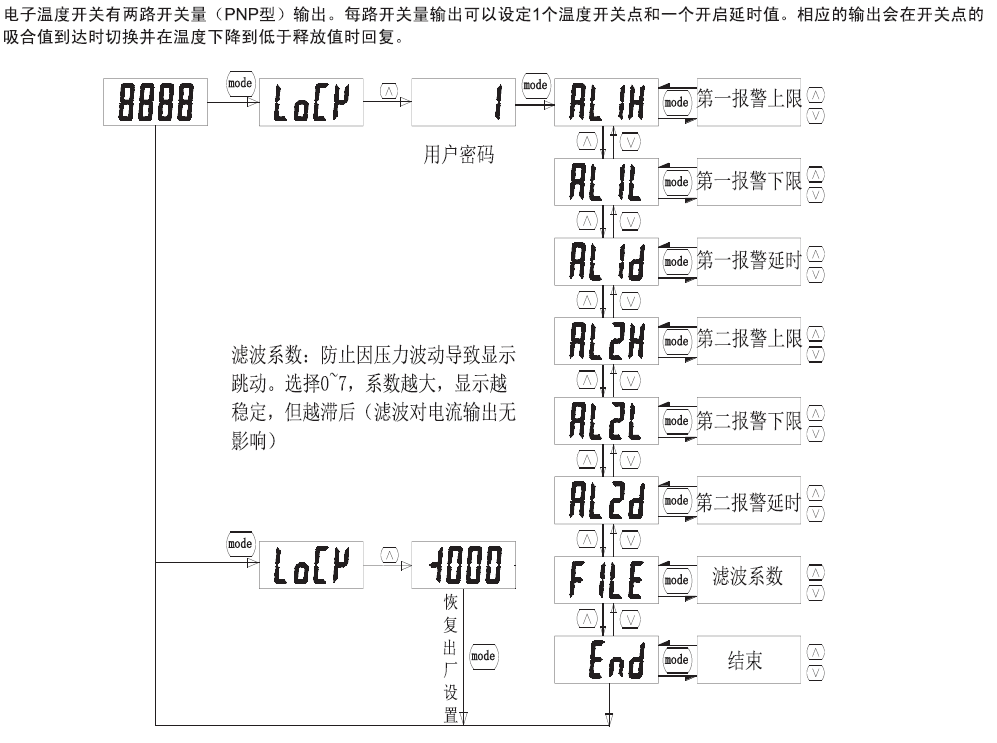

菜单设定





常规量程代码表

代码 对应量程 代码 对应量程 代码 对应量程 代码 对应量程
/ / /PA  0…50 °C; /PE 0…120°C; /PL 任意指定量程 (-30…150°C范围内)
/ / /PB  0…50 °C; /PF 0…150°C;
/NE -30…0°C; /PC  0…80 °C; / /
/NF  -30…50 °C; /PD 0…100 °C; / /

选型表

TK71- 智能温度控制器
  信号输出
  4…20mA输出
4…20mA模拟量+两路开关量(PNP)
两路开关量(PNP)
  探头直径(D)
  Φ6     耐压40 bar
Φ8     耐压40 bar
Φ10   耐压100 bar
  螺纹连接方式
  G1/2
G1/4
M20*1.5
M27*2外螺纹
定制型
  探头长度(L)
  15mm(*) 75mm
25mm 100mm(*)
50mm(*) 定制方式Customized
  电气出线方式
  M12*1航空插头
  温度量程
  详见“常规量程代码表”
  显示方式
  就地有;LED发光数码管
远传信号可配合显示仪表(需另购显示仪表)
精度等级
  ±0.2%
±0.5%
此PDF不含选型表完整数据,如需选型请联系销售人员或发电子邮件至sales@kewill-auto.cn获得完整样本。
备注:“*”标为现货常备款或快速交货型

选配:电缆附件A

KEM- M12附线接插件
    自接线柱
接插头
    直型
弯型
    2米线缆长度
5米线缆长度
要求线长m


选配:焊接附件C

KTW- 焊接底座
    G1/2底座
G1/4底座
异型连接
    不锈钢1.4301(304)
不锈钢1.4435(316L)
定制材质Customized


选配:保护套管D

KTC- 保护套管 Cannula
    不锈钢1.4301(304)
不锈钢1.4435(316L)
钛合金Ti
哈氏合金HB
探杆与密封面外衬PTFE
    长度、螺纹、直径与主品配套
协议另立尺寸、螺纹、直径
