电磁流量计在地埋式管道中的选型与安装

来源:未知 最后更新:2021-09-17 09:16:56
关于电磁流量计在地埋式管道中的选型与安装,下面给大家浅析一下,供大家参考,希望对大家的工作和学习有所帮助。
一、埋地管道电磁流量计选型要求

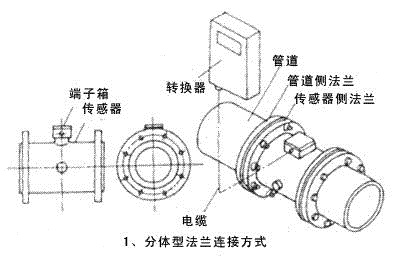

分体式电磁流量计是埋地管道测量介质流量最常用的形式。传感器与管道相连,转换器安装在仪表室或传感器附近,人员容易接近的地方,相距几十到几百米。
为了防止外界噪声的侵入,信号线通常采用双芯屏蔽线。当测量低电导率的液体并且聚集超过 30m 时,为了防止部分电缆电容引起信号衰减,内屏蔽层还需要连接一个与芯线电位相同的低阻抗源。分体式电磁流量计转换器可远离现场恶劣环境,方便电子元件的检查、调整和参数设置。
二、埋地管道电磁流量计结构原理
分体式电磁流量计传感器的主要组成部分有:测量管、电极、励磁线圈、铁芯和磁轭外壳。主要用于测量封闭管道中导电液体和灌浆的体积流量。如水、污水、泥浆、纸浆、各种酸、碱、盐溶液、食品浆液,广泛应用于石油、化工、冶金、纺织、食品、制药、造纸等行业以及环保、市政管理、水利建设等领域高温、高湿、不便观察环境的测量。

三、埋地管道电磁流量计安装要求及注意事项
1、埋地管道电磁流量计安装要求
埋地管道电磁流量计传感器对安装点的上下游直管段有一定的要求,否则会影响测量精度。
如果传感器安装点上游有锥形管,则传感器上游不小于15D,下游不小于5D。
如果传感器安装点上游有胀管,则传感器上游不小于18D,下游不小于5D。
如果传感器安装点上游有90°弯头或下接头,则传感器应有上游不小于20D的等直管段和下游不小于5D的等直管段。
如果传感器安装点上游在同一平面上有两个90°弯头,则传感器上游等直管段不小于25D,下游等直管段不小于5D。
如果传感器安装点上游在不同平面上有两个90°弯头,则传感器上游等直管段不小于40D,下游等直管段不小于5D。
流量调节阀或压力调节阀尽量安装在传感器下游5D,如果必须安装在传感器上游,传感器上游不小于50D,下游不小于5D .
2、埋地管道电磁流量计安装要点
分体式电磁流量计的传感器应垂直安装,流体自下而上流动,以满足固液混合状态。原因是介质中有固体物质(沉积物、小石粒等)容易沉淀。另外,管道中有鱼、杂草鱼在管道中游动,会造成流量计的输出来回摆动;悬挂在电极附近的杂草摆动也会导致流量计的输出不稳定。流量计上游入口处设置金属网,防止鱼、杂草进入测量管。
分体式电磁流量计防止负压管道设置不当操作会造成传感器内负压。如果流体温度高于空气温度,同时关闭上游和下游阀门。冷却后,管内压力收缩,有形成负压的危险。负压导致衬里从金属导管上剥落,导致电极泄漏。
在分体式电磁流量计靠近负压防止阀处,打开阀门接通大气压力,以防止传感器内出现负压。分体式电磁流量计下游与垂直管道相连,如果流量传感器上游阀门关闭或调节流量,传感器测量管将形成负压。为防止出现负压,请使用背压或下游阀门来调节和关闭流量。
分体式电磁流量计适当的维修空间,大口径流量计往往安装在仪表井内,为了管道安装、接线、检查和维修的方便,需要留出适当的空间。为便于观察、接线和维护,仪器应安装在距地面一定高度的位置,以便于清洁和安装。
