智能电磁流量计安装位置如何选择?

来源:未知 最后更新:2021-09-17 09:17:51
智能电磁流量计安装位置如何选择?相信这个问题也是困扰着很多小伙伴,下面给大家浅析一下,供大家参考,希望对大家的工作和学习有所帮助。
智能电磁流量计安装是否正确是流量计正常工作的关键。除了严格遵守安装规范外,安装前后如何与设备结合也直接影响仪器的正常运行。
智能电磁流量计安装选型有以下几个步骤
一、智能电磁流量计安装选址
1、测量混合相流体时,选择不会引起相分离的地方;
2、选择振动小的地方;
3、选择传感器可以独立接地的地方;
4、避免附近有大型电机和变压器,以免干扰流量计的电磁场;
5、尽量避免测量管进入负压;
6、尽量避开腐蚀性气体浓度高的环境;
7、安装环境的温湿度应在仪器规定的范围内;
8、在雨天或浸水的安装环境中,要注意仪表的防水等级(IP68防尘防潜水等级)。
二、安装智能电磁流量计的安装位置和流向

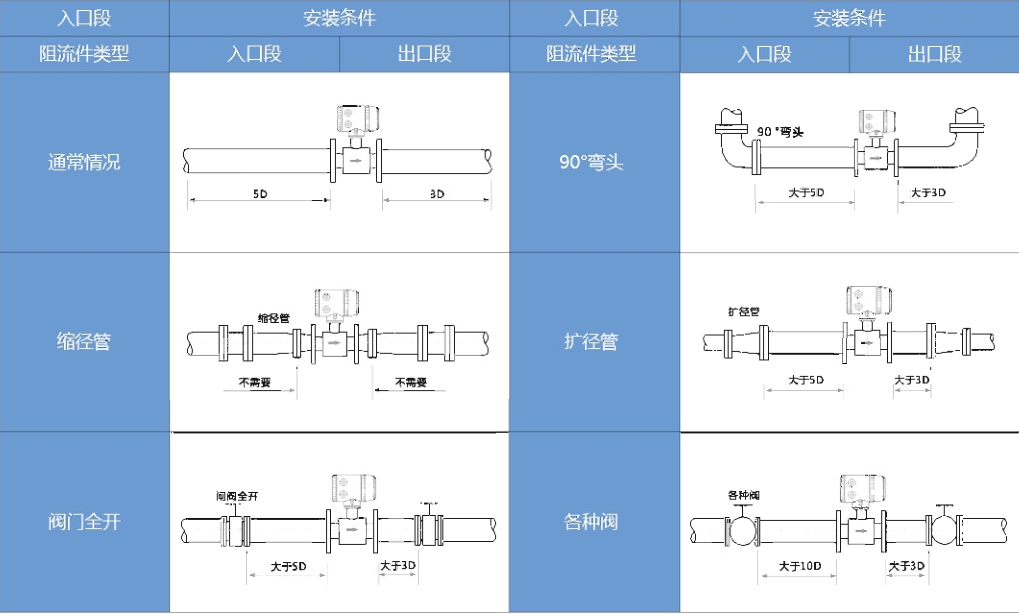

1、智能电磁流量计传感器安装位置要求前后有一定长度的直管段,保证畅通,上游一般要求(90°弯头、三通管、同心异径管、闸阀全??开后)直管长度为5D,阀门不同开度为10D,下游直管为2~3D传感器内径(D);
2、智能电磁流量计传感器安装方向可以是水平、垂直或倾斜,不受限制。但如果有测量固液两相流体的条件,应避免垂直安装和自下而上流动,而不要水平安装,以免衬里下半部磨损严重,或流量过低固相沉淀等问题;
3、防止蝶阀阀瓣深入传感器测量管,如阀门不能全开,应按阀门关闭方向与电极轴成45°角安装,可大大减少附加误差。
4、水平安装使电极轴与地平线平行,以免电极被液体中的沉淀物覆盖,或液体中偶有的气泡刷或覆盖电极表面,使信号不稳定;
5、传感器的上侧应远离阀门、弯头等影响流体流动的装置,下侧不能安装泵,以防形成负压;
6、安装位置尽量方便现场维修人员。
三、智能电磁流量计传感器接地
1、为避免外界寄生电位的干扰,传感器必须单独接地,接地电阻应小于10欧姆;
2、被测介质流经传感器需处于低电位。如果与传感器连接的管道中有绝缘层或非金属管,则传感器应安装在接地环或接地电极的两侧。
